2L 30mil Rogers 4350 PCB υψηλής συχνότητας PCB

2L 30mil Rogers 4350 PCB υψηλής συχνότητας PCB

MOQ: 1 PC
τιμή: USD 9.99-99.99 per piece
Τυπική συσκευασία: Κενά χαρτοκιβώτια bags+
Περίοδος παράδοσης: 8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής: T/T
Ικανότητα εφοδιασμού: 50000 PC το μήνα
Λεπτομέρειες
Τόπος καταγωγής
Κίνα
Μάρκα
bicheng
Πιστοποίηση
UL, ISO9001, IATF16949
Αριθμό μοντέλου
BIC-002-V1.0
Υλικό βάσεων::
RO4350B
Πάχος:
0.8mm
Βάρος χαλκού::
1oz
Η επιφάνεια τελειώνει::
Χρυσός βύθισης
Αρίθμηση στρώματος::
2 στρώματα
Μέγεθος PCB::
93 X 92 χιλ.
Επισημαίνω:

RO4350B πίνακας PCB RF

,

πίνακας PCB 0.762mm RF

,

PCB χαλκού 0.762mm διπλό πλαισιωμένο

Περιγραφή προϊόντος



PCB 30mil Rogers υψηλής συχνότητας 4350 PCB

(Οι τυπωμένοι πίνακες κυκλωμάτων είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)



Τα κεραμικά φύλλα πλαστικού υδρογονανθράκων με τον αριθμό μερών RO4350B προορίζονται να παρέχουν τη βελτιωμένη απόδοση υψηλής συχνότητας και την ανέξοδη κατασκευή κυκλωμάτων. Μόλις φθάσουν οι συχνότητες εργασίας σε 500 MHZ και πέρα, οι σχεδιαστές έχουν έναν πολύ μικρότερο αριθμό φύλλων πλαστικού για να επιλέξουν από. Οι ιδιότητες που απαιτούνται από τους σχεδιαστές των κυκλωμάτων μικροκυμάτων RF, των ταιριάζοντας με δικτύων, και των ελεγχόμενων γραμμών μετάδοσης σύνθετης αντίστασης είναι παρούσες στο υλικό RO4350B. Δεδομένου ότι τα τυποποιημένα υλικά πινάκων κυκλωμάτων δεν μπορούν να χρησιμοποιηθούν σε πολλές εφαρμογές λόγω των υψηλότερων λειτουργουσών συχνοτήτων, η χαμηλή διηλεκτρική απώλεια το καθιστά πιθανό να χρησιμοποιήσει το υλικό RO4350B σε αυτές τις εφαρμογές.



Ο συντελεστής θερμοκρασίας της διηλεκτρικής σταθεράς είναι μεταξύ του χαμηλότερου οποιουδήποτε υλικού πινάκων κυκλωμάτων, και η διηλεκτρική σταθερά είναι σταθερή πέρα από ένα ευρύ φάσμα συχνότητας. RO4350B ο θερμικός συντελεστής του υλικού της επέκτασης (CTE) παρέχει διάφορα βασικά οφέλη στους σχεδιαστές PCB. Ο συντελεστής επέκτασης RO4350B είναι παρόμοιος με αυτόν του χαλκού που επιτρέπει στο υλικό για να εκθέσει την άριστη διαστατική σταθερότητα, μια ιδιοκτησία που απαιτείται για τις μικτές διηλεκτρικές πολυστρωματικές κατασκευές πινάκων. Ο χαμηλός ζ-άξονας CTE RO4350B παρέχει την αξιόπιστη καλυμμένη ποιότητα μέσω-τρυπών, ακόμη και στις αυστηρές εφαρμογές θερμικού κλονισμού. RO4350B το υλικό έχει ένα Tg >280C έτσι τα χαρακτηριστικά επέκτασής του παραμένουν σταθερά πέρα από την ολόκληρη σειρά των θερμοκρασιών επεξεργασίας PCB.



Προδιαγραφές PCB

ΜΈΓΕΘΟΣ PCB 93 Χ 92mm=1PCS
ΤΥΠΟΣ ΠΙΝΑΚΩΝ
Αριθμός στρωμάτων Πλαισιωμένο διπλάσιο PCB, PCB 2 στρωμάτων
Η επιφάνεια τοποθετεί τα συστατικά ΝΑΙ
Μέσω των τμημάτων τρυπών ΝΑΙ
STACKUP ΣΤΡΩΜΑΤΟΣ χαλκός - 17.8um ΤΟΠ στρώμα +plate (0.5oz)
RO4350B 30mil (0.762mm)
χαλκός - 17.8um (1oz) στρώμα +plate BOT
ΤΕΧΝΟΛΟΓΙΑ
Ελάχιστα ίχνος και διάστημα: 11.97mil
Ελάχιστες/μέγιστες τρύπες: 0.3/2.8mm
Αριθμός διαφορετικών τρυπών: 2
Αριθμός τρυπών τρυπανιών: 195
Αριθμός αλεσμένων αυλακώσεων: 5
Αριθμός εσωτερικών διακοπών: 0
Έλεγχος σύνθετης αντίστασης Αριθ.
ΥΛΙΚΟ ΠΙΝΑΚΩΝ
Γυαλί εποξικό: RO4350B 30mil (0.762mm), Tg 288℃
Τελικό φύλλο αλουμινίου εξωτερικό: 1oz
Τελικό φύλλο αλουμινίου εσωτερικό: 0oz
Τελικό ύψος του PCB: 0.8mm ±0.1
ΕΠΕΝΔΥΣΗ ΚΑΙ ΕΠΙΣΤΡΩΜΑ
Η επιφάνεια τελειώνει Χρυσό (micoinch 16,2%) 2 βύθισης άνω των του νικελίου 100 μικροϊντσών
Η μάσκα ύλης συγκολλήσεως ισχύει: Αριθ.
Χρώμα μασκών ύλης συγκολλήσεως: Αριθ.
Τύπος μασκών ύλης συγκολλήσεως: ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
CONTOUR/CUTTING Καθοδηγώντας, καθοδηγητικά σημάδια
ΧΑΡΑΚΤΗΡΙΣΜΟΣ
Πλευρά του συστατικού μύθου Αριθ.
Χρώμα του συστατικού μύθου Αριθ.
Όνομα ή λογότυπο κατασκευαστών: ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
ΜΕΣΩ Καλυμμένος μέσω της τρύπας (PTH)
FLAMIBILITY ΕΚΤΙΜΗΣΗ Έγκριση λεπτό UL 94-V0.
ΑΝΟΧΗ ΔΙΑΣΤΑΣΗΣ
Διάσταση περιλήψεων: 0,0059» (0.15mm)
Επένδυση πινάκων: 0,0030» (0.076mm)
Ανοχή τρυπανιών: 0,002» (0.05mm)
ΔΟΚΙΜΗ 100% ηλεκτρική προγενέστερη αποστολή δοκιμής
ΤΥΠΟΣ ΕΡΓΟΥ ΤΈΧΝΗΣ ΠΟΥ ΠΑΡΕΧΕΤΑΙ αρχείο ηλεκτρονικού ταχυδρομείου, Gerber rs-274-Χ, PCBDOC κ.λπ.
ΠΕΡΙΟΧΗ ΥΠΗΡΕΣΙΩΝ Παγκοσμίως, συνολικά.



Οι χαρακτηριστικές εφαρμογές είναι οι ακόλουθες:

  1. Αυτοκίνητοι ραντάρ και αισθητήρες
  2. Κυψελοειδείς κεραίες σταθμών βάσης
  3. Άμεσοι δορυφόροι ραδιοφωνικής μετάδοσης
  4. Χαμηλού θορύβου φραγμός
  5. Ενισχυτές δύναμης
  6. RFID

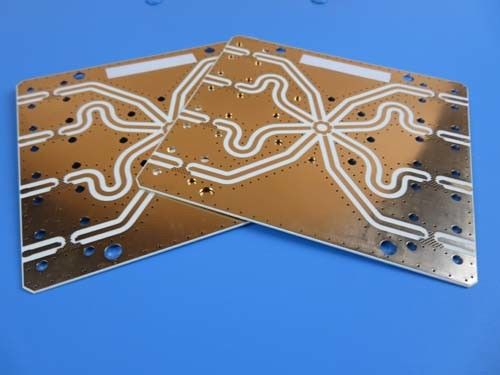

2L 30mil Rogers 4350 PCB υψηλής συχνότητας PCB 0



Φύλλο στοιχείων Rogers 4350 (RO4350B)

RO4350B χαρακτηριστική αξία
Ιδιοκτησία RO4350B Κατεύθυνση Μονάδες Όρος Μέθοδος δοκιμής
Διηλεκτρική σταθερά, εProcess 3.48±0.05 Ζ   10 GHz/23℃ ΕΠΙ-TM-650 στερεωμένο το 2.5.5.5 Stripline
Διηλεκτρική σταθερά, εDesign 3.66 Ζ   8 έως 40 Ghz Διαφορική μέθοδος μήκους φάσης
Διασκεδασμός Factortan, δ 0,0037
0,0031
Ζ   10 GHz/23℃
2.5 GHz/23℃
ΕΠΙ-TM-650 2.5.5.5
Θερμικός συντελεστής ε +50 Ζ ppm/℃ -50℃to 150℃ ΕΠΙ-TM-650 2.5.5.5
Ειδική αντίσταση όγκου 1.2 X 1010   MΩ.cm COND Α ΕΠΙ-TM-650 2.5.17.1
Ειδική αντίσταση επιφάνειας 5.7 x109   COND Α ΕΠΙ-TM-650 2.5.17.1
Ηλεκτρική δύναμη 31.2(780) Ζ Kv/mm (v/mil) 0.51mm (0,020») ΕΠΙ-TM-650 2.5.6.2
Εκτατός συντελεστής 16,767 (2.432)
14,153 (2.053)
Χ
Υ
MPA (ksi) RT ASTM Δ 638
Εκτατή δύναμη 203 (29,5)
130 (18,9)
Χ
Υ
MPA (ksi) RT ASTM Δ 638
Κάμψης δύναμη 255
(37)
  MPA
(kpsi)
  ΕΠΙ-TM-650 2.4.4
Διαστατική σταθερότητα <0>Χ, Υ mm/m
(mil/ίντσα)
μετά από etch+E2/150℃ ΕΠΙ-TM-650 2.4.39A
Συντελεστής της θερμικής επέκτασης 10
12
32
Χ
Υ
Ζ
ppm/℃ -55℃to288℃ ΕΠΙ-TM-650 2.4.41
Tg >280   ℃ TMA Α ΕΠΙ-TM-650 2.4.24.3
TD 390   ℃ TGA   ASTM Δ 3850
Θερμική αγωγιμότητα 0,69   W/M/oK 80℃ ASTM C518
Απορρόφηση υγρασίας 0,06   % 48hours βύθιση 0,060»
θερμοκρασία 50℃ δειγμάτων
ASTM Δ 570
Πυκνότητα 1.86   gm/cm3 23℃ ASTM Δ 792
Φλούδα Stength χαλκού 0,88
(5,0)
  N/mm
(pli)
μετά από το επιπλέον σώμα ύλης συγκολλήσεως 1 oz.
Φύλλο αλουμινίου EDC
ΕΠΙ-TM-650 2.4.8
Εύφλεκτο (3) β-0       UL 94
Αμόλυβδο συμβατό σύστημα διαδικασίας Ναι
