20mil διπλός πλαισιωμένος πίνακας PCB 1oz RF με το υλικό βάσεων RT/Duroid 5870

large.img.alt
small.img.alt small.img.alt

Μεγάλες Εικόνας :  20mil διπλός πλαισιωμένος πίνακας PCB 1oz RF με το υλικό βάσεων RT/Duroid 5870

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: Bicheng
Πιστοποίηση: UL, ISO9001, IATF16949
Αριθμό μοντέλου: BIC-016.V1.0
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1pcs
Τιμή: USD9.99-99.99
Συσκευασία λεπτομέρειες: Κενό bags+Cartons
Χρόνος παράδοσης: 8-9 εργάσιμες ημέρες
Όροι πληρωμής: T/T
Δυνατότητα προσφοράς: 5000pcs το μήνα
Λεπτομερής Περιγραφή Προϊόντος
Υλικό βάσεων: RT/Duroid 5870 Μέγεθος PCB: 99 Χ 65mm=1PCS
Πάχος PCB: 0.6mm Αρίθμηση στρώματος: 2 στρώματα
Βάρος χαλκού: 1oz Η επιφάνεια τελειώνει: χρυσός βύθισης
Υψηλό φως:

Duroid 5870 πίνακας PCB RF

,

1oz πίνακας PCB RF

,

1oz διπλός πλαισιωμένος πίνακας κυκλωμάτων



Rogers RT/Duroid 5870 20mil 0.508mm διπλό Sied RF υψηλής συχνότητας PCB PCB για τις εφαρμογές κυμάτων χιλιοστόμετρου

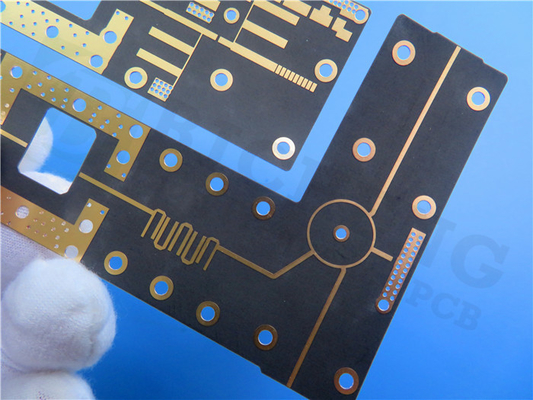

(Οι τυπωμένοι πίνακες κυκλωμάτων είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)



Το υλικό υψηλής συχνότητας Rogers RT/duroid 5870 είναι ενισχυμένα PTFE σύνθετα γυαλιού microfiber που σχεδιάζεται για τις επίπονες εφαρμογές κυκλωμάτων stripline και microstrip. Η εξαιρετική ομοιομορφία διηλεκτρικής σταθεράς προκύπτει από τα τυχαία προσανατολισμένα microfibers της. Η διηλεκτρική σταθερά RT/duroid 5870 είναι ομοιόμορφη από την επιτροπή στην επιτροπή και είναι σταθερή πέρα από ένα ευρύ φάσμα συχνότητας. Ο χαμηλός παράγοντας διασκεδασμού του επεκτείνει τη χρησιμότητα RT/duroid 5870 στην ku-ταινία και ανωτέρω. Τα RT/duroid 5870 υλικά κόβονται εύκολα, κουρεύονται και επεξεργάζονται στη μηχανή στη μορφή. Είναι ανθεκτικοί σε όλους τους διαλύτες και τα αντιδραστήρια, καυτοί ή κρύοι, που χρησιμοποιούνται κανονικά τυπωμένα στα χαρακτική κυκλώματα ή στις άκρες και τις τρύπες επένδυσης.



Οι χαρακτηριστικές εφαρμογές είναι εμπορικές ευρυζωνικές κεραίες αερογραμμών, microstrip κυκλώματα, κυκλώματα stripline, εφαρμογές κυμάτων χιλιοστόμετρου, στρατιωτικά συστήματα ραντάρ, συστήματα καθοδήγησης βλημάτων και σημείο για να δείξουν τις ψηφιακές ραδιο κεραίες κ.λπ.



Προδιαγραφές PCB

ΜΈΓΕΘΟΣ PCB 99 Χ 65mm=1PCS
ΤΥΠΟΣ ΠΙΝΑΚΩΝ Πλαισιωμένο διπλάσιο PCB
Αριθμός στρωμάτων 2 στρώματα
Η επιφάνεια τοποθετεί τα συστατικά ΝΑΙ
Μέσω των τμημάτων τρυπών ΝΑΙ
STACKUP ΣΤΡΩΜΑΤΟΣ χαλκός - 35um (1 oz) ΤΟΠ στρώμα +plate
RT/duroid 5870 0.508mm
χαλκός - 35um (1oz) + στρώμα πιάτων BOT
ΤΕΧΝΟΛΟΓΙΑ
Ελάχιστα ίχνος και διάστημα: 5 mil/4,5 mil
Ελάχιστες/μέγιστες τρύπες: 0,3 χιλ./4,6 χιλ.
Αριθμός διαφορετικών τρυπών: 7
Αριθμός τρυπών τρυπανιών: 105
Αριθμός αλεσμένων αυλακώσεων: 0
Αριθμός εσωτερικών διακοπών: 0
Έλεγχος σύνθετης αντίστασης: αριθ.
Αριθμός χρυσού δάχτυλου: 0
ΥΛΙΚΟ ΠΙΝΑΚΩΝ
Γυαλί εποξικό: RT/duroid 5870 0.508mm
Τελικό φύλλο αλουμινίου εξωτερικό: 1,0 oz
Τελικό φύλλο αλουμινίου εσωτερικό: ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Τελικό ύψος του PCB: 0,6 χιλ. ±0.1
ΕΠΕΝΔΥΣΗ ΚΑΙ ΕΠΙΣΤΡΩΜΑ
Η επιφάνεια τελειώνει Χρυσός βύθισης
Η μάσκα ύλης συγκολλήσεως ισχύει: ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Χρώμα μασκών ύλης συγκολλήσεως: ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Τύπος μασκών ύλης συγκολλήσεως: ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
CONTOUR/CUTTING Δρομολόγηση
ΧΑΡΑΚΤΗΡΙΣΜΟΣ
Πλευρά του συστατικού μύθου απροσδιόριστος
Χρώμα του συστατικού μύθου ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Όνομα ή λογότυπο κατασκευαστών: ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
ΜΕΣΩ Καλυμμένος μέσω της τρύπας (PTH), ελάχιστο μέγεθος 0.3mm. Μάσκα ύλης συγκολλήσεως που αποκαλύπτεται
FLAMIBILITY ΕΚΤΙΜΗΣΗ Έγκριση λεπτό UL 94-V0.
ΑΝΟΧΗ ΔΙΑΣΤΑΣΗΣ
Διάσταση περιλήψεων: 0,0059»
Επένδυση πινάκων: 0,0029»
Ανοχή τρυπανιών: 0,002»
ΔΟΚΙΜΗ 100% ηλεκτρική προγενέστερη αποστολή δοκιμής
ΤΥΠΟΣ ΕΡΓΟΥ ΤΈΧΝΗΣ ΠΟΥ ΠΑΡΕΧΕΤΑΙ αρχείο ηλεκτρονικού ταχυδρομείου, Gerber rs-274-Χ, PCBDOC κ.λπ.
ΠΕΡΙΟΧΗ ΥΠΗΡΕΣΙΩΝ Παγκοσμίως, συνολικά.



20mil διπλός πλαισιωμένος πίνακας PCB 1oz RF με το υλικό βάσεων RT/Duroid 5870 0



Φύλλο στοιχείων Rogers RT/duroid 5870

RT/duroid 5870 χαρακτηριστική αξία
Ιδιοκτησία RT/duroid 5870 Κατεύθυνση Μονάδες Όρος Μέθοδος δοκιμής
Διηλεκτρική σταθερά, εProcess 2.33
2.33±0.02 προδιαγραφή.
Ζ ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ C24/23/50
C24/23/50
1 MHZ ΕΠΙ-TM-650 2.5.5.3
10 Ghz ΕΠΙ-TM 2.5.5.5
Διηλεκτρική σταθερά, εDesign 2.33 Ζ ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ 8GHz σε 40 Ghz Διαφορική μέθοδος μήκους φάσης
Παράγοντας διασκεδασμού, tanδ 0,0005
0,0012
Ζ ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ C24/23/50
C24/23/50
1 MHZ ΕΠΙ-TM-650 2.5.5.3
10 Ghz ΕΠΙ-TM 2.5.5.5
Θερμικός συντελεστής ε -115 Ζ ppm/℃ -50℃to 150 ΕΠΙ-TM-650 2.5.5.5
Ειδική αντίσταση όγκου 2 X 107 Ζ Mohm εκατ. C/96/35/90 ASTM Δ 257
Ειδική αντίσταση επιφάνειας 3 X 107 Ζ Mohm C/96/35/90 ASTM Δ 257
Συγκεκριμένη θερμότητα 0,96 (0,23) ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ j/g/k
(cal/g/c)
ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ Υπολογισμένος
Εκτατός συντελεστής Δοκιμή σε 23 Δοκιμή σε 100 ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ MPA (kpsi) Α ASTM Δ 638
1300(189) 490(71) Χ
1280(185) 430(63) Υ
Τελευταία πίεση 50 (7,3) 34 (4,8) Χ
42 (6,1) 34 (4,8) Υ
Τελευταία πίεση 9.8 8.7 Χ %
9.8 8.6 Υ
Συμπιεστικός συντελεστής 1210(176) 680(99) Χ MPA (kpsi) Α ASTM Δ 695
1360(198) 860(125) Υ
803(120) 520(76) Ζ
Τελευταία πίεση 30 (4,4) 23 (3,4) Χ
37 (5,3) 25 (3,7) Υ
54 (7,8) 37 (5,3) Ζ
Τελευταία πίεση 4 4.3 Χ %
3.3 3.3 Υ
8.7 8.5 Ζ
Απορρόφηση υγρασίας 0,02 ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ % 0,62» (1.6mm) D48/50 ASTM Δ 570
Θερμική αγωγιμότητα 0,22 Ζ W/m/k 80 ASTM Γ 518
Συντελεστής της θερμικής επέκτασης 22
28
173
Χ
Υ
Ζ
ppm/℃ 0-100℃ ΕΠΙ-TM-650 2.4.41
TD 500 ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ TGA ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ ASTM Δ 3850
Πυκνότητα 2.2 ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ gm/cm3 ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ ASTM Δ 792
Φλούδα χαλκού 27.2 (4,8) ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ Pli (N/mm) 1oz (35mm) φύλλο αλουμινίου EDC
μετά από το επιπλέον σώμα ύλης συγκολλήσεως
ΕΠΙ-TM-650 2.4.8
Εύφλεκτο Β-0 ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ UL 94
Αμόλυβδο συμβατό σύστημα διαδικασίας Ναι ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
