| Βασικό υλικό: | TLX-0 | Αρίθμηση στρώματος: | 2 στρώσεις |
|---|---|---|---|
| Πάχος PCB: | 1,6 χλστ | Μέγεθος PCB: | 135 x 66mm = 1PCS |
| Μάσκα ύλης συγκολλήσεως: | Πράσινος | Silkscreen: | Λευκό |
| Βάρος χαλκού: | 1oZ | Η επιφάνεια τελειώνει: | HASL αμόλυβδο |
| Υψηλό φως: | 62mil ασημένιο PCB βύθισης,ασημένιο PCB βύθισης 1.575mm,αμόλυβδο PCB 62mil HASL |
||

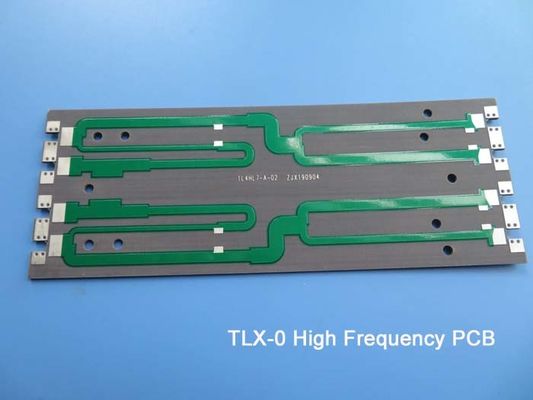

Τακονικά PCB υψηλής συχνότηταςΚατασκευασμένοTLX-0 62mil 1,575mmΜε το Immersion Silver γιαΆντενα ραδιοσυχνοτήτων
(Τα κυκλώματα εκτύπωσης είναι προϊόντα προσαρμοσμένα, η εικόνα και οι παραμέτροι που εμφανίζονται είναι μόνο για αναφορά)
Το TLX προσφέρει αξιοπιστία σε ένα ευρύ φάσμα εφαρμογών RF.Είναι κατάλληλο για χαμηλό αριθμό στρωμάτων σχεδιασμούς μικροκυμάτων.
Το TLX είναι πλαστικό υαλοπλαστικό με βάση το PTFE, ιδανικό για χρήση σε συστήματα ραντάρ, κινητές επικοινωνίες, εξοπλισμό δοκιμών μικροκυμάτων, συσκευές μετάδοσης μικροκυμάτων και συστατικά ραδιοσυχνοτήτων.
Προδιαγραφές PCB
| Μέγεθος PCB | 135 x 66mm = 1PCS |
| ΤΥΠΟΣ ΠΑΡΑΣΤΕΛΟΥ | Διπλής όψης PCB |
| Αριθμός στρωμάτων | 2 στρώματα |
| Συστατικά επιφανειακής τοποθέτησης | Ναι. |
| Μέσα από εξαρτήματα τρύπας | ΟΧΙ |
| ΠΑΡΑΓΜΑΤΙΚΗ ΣΤΑΚΗ | χάλκινο ------- 35um ((1 ουγκιά) + πλάκα TOP στρώσης |
| TLX-0 1,575 χιλιοστά | |
| χάλκινο ------- 35um ((1oz) + πλάκα BOT στρώμα | |
| ΤΕΧΝΟΓΙΑ | |
| Ελάχιστο ίχνος και χώρος: | 7 εκατομ. / 7 εκατομ. |
| Ελάχιστες / μέγιστες τρύπες: | 00,4 mm/2,0 mm |
| Αριθμός διαφόρων οπών: | Α/Χ |
| Αριθμός τρυπών: | Α/Χ |
| Αριθμός σχισμάτων: | 0 |
| Αριθμός εσωτερικών διαχωρισμάτων: | 0 |
| Ελέγχος αντίστασης: | - Όχι. |
| Αριθμός χρυσού δακτύλου: | 0 |
| ΥΛΟΔΟΣ ΠΑΡΟΣ | |
| Εποξικό γυαλί: | TLX-0 1,575 χιλιοστά |
| Τελικό εξωτερικό φύλλο: | 1.5 ουγκιές |
| Τελικό εσωτερικό φύλλο: | Α/Χ |
| Τελικό ύψος PCB: | 10,6 mm ± 10% |
| Πλαστική και επικάλυψη | |
| Τελεία επιφάνειας | HASL Χωρίς μόλυβδο |
| Η μάσκα συγκόλλησης εφαρμόζεται σε: | Κάτω, 12μm ελάχιστο |
| Χρώμα μάσκας συγκόλλησης: | Πράσινο, PSR-2000GT600D, προμηθεύεται από την Taiyo. |
| Τύπος μάσκας συγκόλλησης: | Επενδύσεις |
| ΚΟΝΤΟΥΡ/ΚΑΤΑΣΗ | Διαδρομή |
| ΣΗΜΕΙΩΣΗ | |
| Πλευρά του θρύλου του συστατικού | Βόλος |
| Χρώμα του παραρτήματος | Λευκό, IJR-4000 MW300, μάρκα Taiyo |
| Ονομασία ή λογότυπο του κατασκευαστή: | Σημειώνεται στο πίνακα σε έναν μαέστρο και στα πόδια Ελεύθερη περιοχή |
| Δίπλα | Α/Χ |
| ΑΡΧΙΣΜΟΣ ΠΑΡΑΦΑΛΑΣΤΗΤΑΣ | Υπόδειγμα: |
| ΔΕΣΜΟΣ ΤΟΛΕΡΑΣΗΣ | |
| Διάσταση του διαγράμματος: | 0.0059" |
| Επικάλυψη από χαρτόνια: | 0.0029" |
| Ανεπάρκεια τρυπών: | 0.002" |
| Δοκιμή | 100% ηλεκτρική δοκιμή πριν από την αποστολή |
| Τύπος έργου τέχνης που πρέπει να παρασχεθεί | αρχείο ηλεκτρονικού ταχυδρομείου, Gerber RS-274-X, PCBDOC κλπ |
| ΧΟΡΙΟΣ Υπηρεσιών | Παγκοσμίως, παγκοσμίως. |
Το TLX είναι ένα εργαζόμενο άλογο στον κόσμο των υποστρωμάτων μικροκυμάτων ραδιοσυχνοτήτων, όπου η υαλοπλαστική προσφέρει μηχανική ενίσχυση οπουδήποτε ένα υπόστρωμα βιώνει σκληρά περιβάλλοντα, όπως:αντοχή στην έλξη για τα PCB που συνδέονται με ένα περίβλημα και αντιμετωπίζουν υψηλά επίπεδα δονήσεων κατά την εκτόξευση στο διάστημα, έκθεση σε υψηλές θερμοκρασίες στις μονάδες κινητήρα, αντοχή σε ακτινοβολία στο διάστημα,Άντενα για πολεμικά πλοία που υφίστανται ακραία περιβάλλοντα στη θάλασσα και υπόστρωμα για υψομετρητές που βλέπουν ένα ευρύ φάσμα θερμοκρασιών κατά τη διάρκεια της πτήσης.
Υπάρχουν TLX-0 (dk2.45), TLX-9 (dk2.50), TLX-8 (dk2.55), TLX-7 (dk2.60) και TLX-6 (dk2.65) στην οικογένεια TLX. Το διηλεκτρικό πάχος του TLX-0 κυμαίνεται από 0,127mm έως 6,35mm (5mil-250mil),Το TLX-9 κυμαίνεται από 0.05mm έως 6.35mm (2mil - 250mil), TLX-8 κυμαίνεται από 0.064mm έως 6.35mm (2.5mil έως 250mil), TLX-7 κυμαίνεται από 0.089mm έως 6.35mm (3.5mil - 250mil), TLX-6 κυμαίνεται από 0.089mm έως 6.35mm (3.5mil έως 250mil).
Πλεονεκτήματα
(1) Χαμηλή απορρόφηση υγρασίας
(2) UL 94 V-O
(3) Για μικροκυμάτων με χαμηλό αριθμό στρωμάτων
Εφαρμογές:
(1) Αντενές
(2) Συσκευές σύνδεσης, διαχωρισμού, συνδυασμού,
(3) Ενισχυτές, αναμιγνυτές, φίλτρα
(4) Παθητικά στοιχεία
DK TLX-0
| Τύπος | DK | |
| ΤΡΙ-5Α | 2.17 | |
| Επενδύσεις | 2.20 | |
| ΤΡΙ-3 | 2.33 | |
| Επενδύσεις | TLX-0 | 2.45 |
| Επενδύσεις | TLX-9 | 2.50 |
| Επενδύσεις | TLX-8 | 2.55 |
| Επενδύσεις | TLX-7 | 2.60 |
| Επενδύσεις | TLX-6 | 2.65 |
| TLE-95 | 2.95 | |
| TLC-27 | 2.75 | |
| TLC-30 | RF-30 | 3.00 |
| TLC-32 | 3.20 | |
| TLF-35 | 3.50 | |
| Ειδικότερα: | 3.50 | |
| RF-35 | RF-35A2 | 3.50 |
| TRF-41 | 4.10 | |
| TRF-43 | 4.30 | |
| TRF-45 | 4.50 | |
| RF-60A | 6.15 | |
| ΚΕΠ-10 | 10 | |
