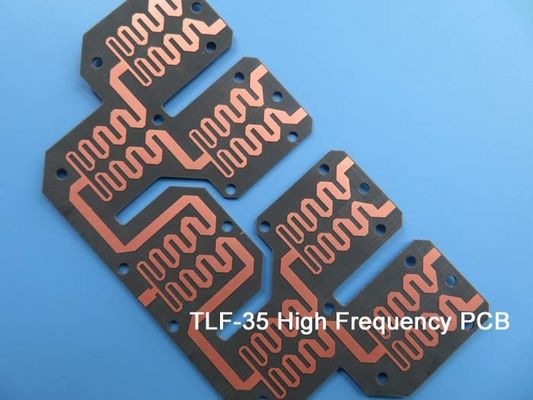

Επιφάνεια 0.9mm tlf-35 OSP διπλός πίνακας κυκλωμάτων μικροκυμάτων πινάκων PCB στρώματος

Επιφάνεια 0.9mm tlf-35 OSP διπλός πίνακας κυκλωμάτων μικροκυμάτων πινάκων PCB στρώματος

MOQ: 1pcs
τιμή: USD9.99-99.99
Τυπική συσκευασία: Κενό bags+Cartons
Περίοδος παράδοσης: 8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής: T/T
Ικανότητα εφοδιασμού: 5000pcs το μήνα
Λεπτομέρειες
Τόπος καταγωγής
Κίνα
Μάρκα
Bicheng
Πιστοποίηση
UL, ISO9001, IATF16949
Αριθμό μοντέλου
BIC-033.V1.0
Υλικό βάσεων:
Tlf-35
Αρίθμηση στρώματος:
2 στρώσεις
Πάχος PCB:
0.9mm
Μέγεθος PCB:
90 Χ 79mm=1PCS
Βάρος χαλκού:
1oZ
Η επιφάνεια τελειώνει:
OSP
Επισημαίνω:

Διπλός πίνακας PCB στρώματος επιφάνειας OSP

,

πίνακας PCB στρώματος 0.9mm διπλός

,

πίνακας κυκλωμάτων μικροκυμάτων 0.9mm

Περιγραφή προϊόντος



TaconicPCB φούρνου μικροκυμάτων ΚατασκευασμένοTLF-35 30mil 0,762mmμε OSPγια Size Effective Antenna

(Οι πλακέτες τυπωμένων κυκλωμάτων είναι προϊόντα κατά παραγγελία, η εικόνα και οι παράμετροι που εμφανίζονται είναι απλώς για αναφορά)



Το TLF-35A είναι ένας άλλος τύπος υλικού RF χαμηλού κόστους.Είναι η καλύτερη επιλογή για εμπορικές εφαρμογές μικροκυμάτων και ραδιοσυχνοτήτων χαμηλού κόστους και υψηλής έντασης.Το TLF-35A έχει εξαιρετική αντοχή στο ξεφλούδισμα για 1/2 ουγγιά και 1 ουγγιά χαλκό (ακόμη και σε σύγκριση με τα τυπικά εποξειδικά υλικά), μια κρίσιμη πτυχή κάθε φορά που απαιτείται επανεπεξεργασία.



Ο εξαιρετικά χαμηλός ρυθμός απορρόφησης υγρασίας και ο χαμηλός συντελεστής διάχυσης του TLF-35A ελαχιστοποιεί τη μετατόπιση φάσης με τη συχνότητα.Το TLF-35A είναι διαστατικά σταθερό λόγω της χρήσης υφαντών υφασμάτων στο σχεδιασμό του.Τα βασικά υλικά TLF-35A παρουσιάζουν ευφλεκτότητα V-0 και ελέγχονται σύμφωνα με το IPC-TM-650.



Φύλλο δεδομένων του Taconic TLF-35

TLF-35-xxxx-A ΤΥΠΙΚΕΣ ΤΙΜΕΣ
Ιδιοκτησία Μέθοδος ελέγχου Μονάδες αξία Μονάδες αξία
Διηλεκτρική σταθερά στα 1,9 GHz IPC-TM 650 2.5.5.5.1 Mod   3,50±0,05   3,50±0,05
Συντελεστής διάχυσης στα 1,9 GHz IPC-TM 650 2.5.5.5.1 Mod   0,0016   0,0016
Συντελεστής διάχυσης στα 10 GHz IPC-TM 650 2.5.5.5.1 Mod   0,0022   0,0022
Απορρόφηση νερού IPC-TM 650 2.6.2.1 % 0,03 % 0,03
Αντοχή φλοιού (1 ουγκιά χαλκού) IPC-TM 650 2.4.8 λίβρες/γραμμική ίντσα 10 M/mm 1.8
Αντίσταση όγκου IPC-TM 650 2.5.17.1 Μοχμ.εκ 2,0 x 109 Μοχμ.εκ 2,0 x 109
Επιφανειακή αντίσταση IPC-TM 650 2.5.17.1 Μοχμ 3,0 x 108 Μοχμ 3,0 x 108
Αντοχή κάμψης κατά μήκος IPC-TM 650 2.4.4 psi 13.000 M/mm2 90
Δύναμη κάμψης σταυρωτά IPC-TM 650 2.4.4 psi 13.000 M/mm2 90
Θερμική αγωγιμότητα IPC-TM 650 2.4.50 W/m/K 0,37 W/m/K 0,37
xy CTE (50-150℃) IPC-TM 650 2.4.41 ppm/ 9-12 ppm/ 9-12
z CTE(50-150℃) IPC-TM 650 2.4.41 ppm/ 80 ppm/ 80
Ευφλεκτότητα UL-94   V-0   V-0




Το TFL-35A έχει χαμηλή διηλεκτρική σταθερά στα 3,5 +/-0,05, χαμηλό συντελεστή διάχυσης στο 0,002.



Πλεονεκτήματα του TLF-35 PCB:

  1. Τα PCB TLF-35 είναι μια οικονομικά αποδοτική επιλογή για πολλές εφαρμογές.
  2. Αυτές οι σανίδες έχουν εξαιρετική αντοχή στο ξεφλούδισμα, εξασφαλίζοντας την αξιοπιστία τους με την πάροδο του χρόνου.
  3. Με έναν εξαιρετικά χαμηλό συντελεστή διάχυσης (DF), τα PCB TLF-35 μπορούν να παρέχουν αξιόπιστη ακεραιότητα σήματος σε υψηλές συχνότητες.
  4. Τα PCB TLF-35 έχουν χαμηλή απορρόφηση υγρασίας, η οποία μπορεί να βοηθήσει στην αποφυγή ζημιών από περιβαλλοντικούς παράγοντες.
  5. Αυτές οι πλακέτες έχουν πολύ υψηλή θερμική αξιοπιστία, καθιστώντας τις ιδανική επιλογή για εφαρμογές που απαιτούν λειτουργία σε υψηλές θερμοκρασίες.

Εφαρμογές του TLF-35 PCB:

  • Τα PCB TLF-35 χρησιμοποιούνται συνήθως σε εφαρμογές επαναλήπτη, όπου μπορούν να παρέχουν αξιόπιστη ενίσχυση και μετάδοση σήματος.
  • Αυτές οι πλακέτες είναι επίσης κατάλληλες για χρήση σε παθητικά εξαρτήματα, όπως φίλτρα και εξασθενητές.
  • Τα PCB TLF-35 χρησιμοποιούνται σε ιατρικούς σαρωτές, όπου η υψηλή θερμική αξιοπιστία και η χαμηλή απορρόφηση υγρασίας τα καθιστούν ιδανική επιλογή για χρήση σε κλινικό περιβάλλον.

Προδιαγραφές PCB

ΜΕΓΕΘΟΣ PCB 90 x 79mm=1ΤΕΜ
ΤΥΠΟΣ ΠΙΝΑΚΑΣ PCB διπλής όψης
Αριθμός στρωμάτων 2 στρώσεις
Εξαρτήματα επιφανειακής βάσης ΝΑΙ
Μέσα από εξαρτήματα τρύπας ΟΧΙ
ΣΤΟΙΧΕΥΣΗ ΣΤΡΩΜΑΤΩΝ χαλκός ------- 35um(1 oz)+πλάκα TOP στρώμα
TLF-35 0,762 χλστ
χαλκός ------- 35um(1oz) + πλάκα BOT Layer
ΤΕΧΝΟΛΟΓΙΑ
Ελάχιστο ίχνος και χώρος: 6 εκατ. / 6 εκατ
Ελάχιστες / Μέγιστες οπές: 0,4mm/2,2mm
Αριθμός διαφορετικών οπών: 0
Αριθμός οπών διάνοιξης: 0
Αριθμός φρεζαρισμένων αυλακώσεων: 0
Αριθμός εσωτερικών αποκοπών: 0
Έλεγχος σύνθετης αντίστασης: όχι
Αριθμός χρυσού δακτύλου: 0
ΥΛΙΚΟ ΤΑΙΝΙΟΥ
Εποξειδικό γυαλί: TLF-35 0,762 χλστ
Τελικό φύλλο εξωτερικού: 1,5 ουγκιά
Τελικό φύλλο εσωτερικού: N/A
Τελικό ύψος PCB: 0,9 χλστ
ΕΠΙΣΤΡΩΣΗ ΚΑΙ ΕΠΙΚΑΛΥΨΗ
Φινίρισμα Επιφανείας OSP
Μάσκα συγκόλλησης Εφαρμογή σε: ΟΧΙ
Χρώμα μάσκας συγκόλλησης: N/A
Τύπος μάσκας συγκόλλησης: N/A
ΠΕΡΙΓΡΑΜΜΑ/ΚΟΠΗ Δρομολόγηση
ΒΑΘΜΟΛΟΓΗΣΗ
Side of Component Legend N/A
Color of Component Legend N/A
Όνομα ή λογότυπο κατασκευαστή: Σημειωμένο στον πίνακα σε αγωγό και με πόδια ΕΛΕΥΘΕΡΗ ΠΕΡΙΟΧΗ
ΜΕΣΩ N/A
ΒΑΘΜΟΛΟΓΙΑ ΕΥΦΛΕΚΤΟΤΗΤΑΣ Έγκριση UL 94-V0 MIN.
ΑΝΟΧΗ ΔΙΑΣΤΑΣΕΩΝ
Διάσταση περιγράμματος: 0,0059"
Επιμετάλλωση σανίδας: 0,0029"
Ανοχή τρυπήματος: 0,002"
ΔΟΚΙΜΗ 100% Ηλεκτρική δοκιμή πριν από την αποστολή
ΕΙΔΟΣ ΕΡΓΟΥ Τέχνης ΠΡΟΣ ΠΡΟΜΗΘΕΙΑ αρχείο email, Gerber RS-274-X, PCBDOC κ.λπ
ΠΕΡΙΟΧΗ ΕΞΥΠΗΡΕΤΗΣΗΣ Παγκόσμια, Παγκόσμια.



Επιφάνεια 0.9mm tlf-35 OSP διπλός πίνακας κυκλωμάτων μικροκυμάτων πινάκων PCB στρώματος 0
