Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Υλικό βάσεων: | Tlf-35 | Αρίθμηση στρώματος: | 2 στρώσεις |
|---|---|---|---|
| Πάχος PCB: | 1,6 χλστ | Μέγεθος PCB: | 165 Χ 50mm=1PCS |
| Silkscreen: | άσπρος | Βάρος χαλκού: | 1oZ |
| Η επιφάνεια τελειώνει: | χρυσός βύθισης | ||
| Επισημαίνω: | Tlf-35A πίνακας PCB RF,πίνακας PCB 1.6mm RF |
||
TaconicRF PCB Κατασκευασμένο σεTLF-35 60mil 1.524mmΜε Immersion Goldγια Μίξερ, Φίλτρα και Ζεύκτεςμιtc.

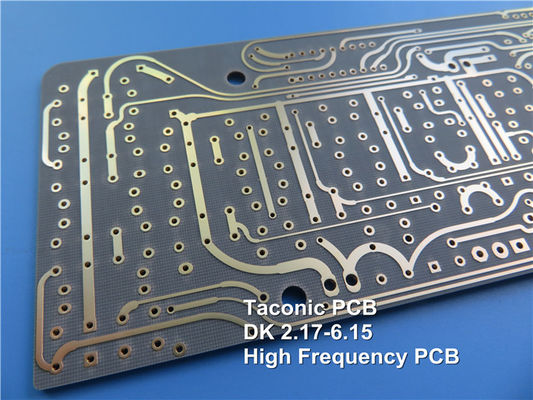

(Οι πλακέτες τυπωμένων κυκλωμάτων είναι προϊόντα κατά παραγγελία, η εικόνα και οι παράμετροι που εμφανίζονται είναι απλώς για αναφορά)
Το TLF-35A είναι ένας άλλος τύπος υλικού RF χαμηλού κόστους.Είναι η καλύτερη επιλογή για εμπορικές εφαρμογές μικροκυμάτων και ραδιοσυχνοτήτων χαμηλού κόστους και υψηλής έντασης.Το TLF-35A έχει εξαιρετική αντοχή στο ξεφλούδισμα για 1/2 ουγγιά και 1 ουγγιά χαλκό (ακόμη και σε σύγκριση με τα τυπικά εποξειδικά υλικά), μια κρίσιμη πτυχή κάθε φορά που απαιτείται επανεπεξεργασία.
Ο εξαιρετικά χαμηλός ρυθμός απορρόφησης υγρασίας και ο χαμηλός συντελεστής διάχυσης του TLF-35A ελαχιστοποιεί τη μετατόπιση φάσης με τη συχνότητα.Το TLF-35A είναι διαστατικά σταθερό λόγω της χρήσης υφαντών υφασμάτων στο σχεδιασμό του.Τα βασικά υλικά TLF-35A παρουσιάζουν ευφλεκτότητα V-0 και ελέγχονται σύμφωνα με το IPC-TM-650.
Φύλλο δεδομένων του Taconic TLF-35
| TLF-35-xxxx-A ΤΥΠΙΚΕΣ ΤΙΜΕΣ | |||||
| Ιδιοκτησία | Μέθοδος ελέγχου | Μονάδες | αξία | Μονάδες | αξία |
| Διηλεκτρική σταθερά στα 1,9 GHz | IPC-TM 650 2.5.5.5.1 Mod | 3,50±0,05 | 3,50±0,05 | ||
| Συντελεστής διάχυσης στα 1,9 GHz | IPC-TM 650 2.5.5.5.1 Mod | 0,0016 | 0,0016 | ||
| Συντελεστής διάχυσης στα 10 GHz | IPC-TM 650 2.5.5.5.1 Mod | 0,0022 | 0,0022 | ||
| Απορρόφηση νερού | IPC-TM 650 2.6.2.1 | % | 0,03 | % | 0,03 |
| Αντοχή φλοιού (1 ουγκιά χαλκού) | IPC-TM 650 2.4.8 | λίβρες/γραμμική ίντσα | 10 | M/mm | 1.8 |
| Αντίσταση όγκου | IPC-TM 650 2.5.17.1 | Μοχμ.εκ | 2,0 x 109 | Μοχμ.εκ | 2,0 x 109 |
| Επιφανειακή αντίσταση | IPC-TM 650 2.5.17.1 | Μοχμ | 3,0 x 108 | Μοχμ | 3,0 x 108 |
| Αντοχή κάμψης κατά μήκος | IPC-TM 650 2.4.4 | psi | 13.000 | M/mm2 | 90 |
| Δύναμη κάμψης σταυρωτά | IPC-TM 650 2.4.4 | psi | 13.000 | M/mm2 | 90 |
| Θερμική αγωγιμότητα | IPC-TM 650 2.4.50 | W/m/K | 0,37 | W/m/K | 0,37 |
| xy CTE (50-150℃) | IPC-TM 650 2.4.41 | ppm/℃ | 9-12 | ppm/℃ | 9-12 |
| z CTE(50-150℃) | IPC-TM 650 2.4.41 | ppm/℃ | 80 | ppm/℃ | 80 |
| Ευφλεκτότητα | UL-94 | V-0 | V-0 |
||
Το TFL-35A έχει χαμηλή διηλεκτρική σταθερά στα 3,5 +/-0,05, χαμηλό συντελεστή διάχυσης στο 0,002.
Τα PCB TLF-35 είναι μια οικονομικά αποδοτική επιλογή για ένα ευρύ φάσμα εφαρμογών, προσφέροντας εξαιρετική αντοχή στο ξεφλούδισμα, εξαιρετικά χαμηλό DF και χαμηλή απορρόφηση υγρασίας.
Με την πολύ υψηλή θερμική τους αξιοπιστία, τα PCB TLF-35 αποτελούν ιδανική επιλογή για χρήση σε ενισχυτές υψηλής ισχύος, TMA, TMB και LNA.
Αυτές οι πλακέτες είναι επίσης κατάλληλες για χρήση σε επαναλήπτες, όπου το χαμηλό κόστος και η αξιόπιστη απόδοσή τους τις καθιστούν εξαιρετική επιλογή για ενίσχυση και μετάδοση σήματος.
Τα PCB TLF-35 χρησιμοποιούνται συνήθως σε παθητικά εξαρτήματα όπως φίλτρα, ζεύκτες, διαχωριστές, συνδυαστές και μίκτες, όπου το χαμηλό DF και η υψηλή αξιοπιστία τους εξασφαλίζουν βέλτιστη απόδοση σήματος.
Επιπλέον, τα TLF-35 PCB χρησιμοποιούνται σε ιατρικούς σαρωτές λόγω της χαμηλής απορρόφησης υγρασίας και της υψηλής θερμικής αξιοπιστίας τους, γεγονός που τα καθιστά ιδανική επιλογή για χρήση σε κλινικό περιβάλλον.
Τα PCB TLF-35 χρησιμοποιούνται επίσης σε εφαρμογές κεραιών, όπου η εξαιρετική αντοχή αποκόλλησης και το χαμηλό κόστος τους τα καθιστούν δημοφιλή επιλογή για αξιόπιστη λήψη και μετάδοση σήματος.
Προδιαγραφές PCB
| ΜΕΓΕΘΟΣ PCB | 165 x 50mm=1ΤΕΜ |
| ΤΥΠΟΣ ΠΙΝΑΚΑΣ | PCB διπλής όψης |
| Αριθμός στρωμάτων | 2 στρώσεις |
| Εξαρτήματα επιφανειακής βάσης | ΝΑΙ |
| Μέσα από εξαρτήματα τρύπας | ΟΧΙ |
| ΣΤΟΙΧΕΥΣΗ ΣΤΡΩΜΑΤΩΝ | χαλκός ------- 35um(1 oz)+πλάκα TOP στρώμα |
| TLF-35 1.524 χλστ | |
| χαλκός ------- 35um(1oz) + πλάκα BOT Layer | |
| ΤΕΧΝΟΛΟΓΙΑ | |
| Ελάχιστο ίχνος και χώρος: | 14 εκατ. / 14 εκατ |
| Ελάχιστες / Μέγιστες οπές: | 0,4 mm / 2,5 mm |
| Αριθμός διαφορετικών οπών: | 0 |
| Αριθμός οπών διάνοιξης: | 0 |
| Αριθμός φρεζαρισμένων αυλακώσεων: | 0 |
| Αριθμός εσωτερικών αποκοπών: | 0 |
| Έλεγχος σύνθετης αντίστασης: | όχι |
| Αριθμός χρυσού δακτύλου: | 0 |
| ΥΛΙΚΟ ΤΑΙΝΙΟΥ | |
| Εποξειδικό γυαλί: | TLF-35 1.524 χλστ |
| Τελικό φύλλο εξωτερικού: | 1,5 ουγκιά |
| Τελικό φύλλο εσωτερικού: | N/A |
| Τελικό ύψος PCB: | 1,6 mm ±10% |
| ΕΠΙΣΤΡΩΣΗ ΚΑΙ ΕΠΙΚΑΛΥΨΗ | |
| Φινίρισμα Επιφανείας | Χρυσός εμβάπτισης |
| Μάσκα συγκόλλησης Εφαρμογή σε: | ΟΧΙ |
| Χρώμα μάσκας συγκόλλησης: | N/A |
| Τύπος μάσκας συγκόλλησης: | N/A |
| ΠΕΡΙΓΡΑΜΜΑ/ΚΟΠΗ | Δρομολόγηση |
| ΒΑΘΜΟΛΟΓΗΣΗ | |
| Side of Component Legend | N/A |
| Color of Component Legend | άσπρο |
| Όνομα ή λογότυπο κατασκευαστή: | Σημειωμένο στον πίνακα σε αγωγό και με πόδια ΕΛΕΥΘΕΡΗ ΠΕΡΙΟΧΗ |
| ΜΕΣΩ | N/A |
| ΒΑΘΜΟΛΟΓΙΑ ΕΥΦΛΕΚΤΟΤΗΤΑΣ | Έγκριση UL 94-V0 MIN. |
| ΑΝΟΧΗ ΔΙΑΣΤΑΣΕΩΝ | |
| Διάσταση περιγράμματος: | 0,0059" |
| Επιμετάλλωση σανίδας: | 0,0029" |
| Ανοχή τρυπήματος: | 0,002" |
| ΔΟΚΙΜΗ | 100% Ηλεκτρική δοκιμή πριν από την αποστολή |
| ΕΙΔΟΣ ΕΡΓΟΥ Τέχνης ΠΡΟΣ ΠΡΟΜΗΘΕΙΑ | αρχείο email, Gerber RS-274-X, PCBDOC κ.λπ |
| ΠΕΡΙΟΧΗ ΕΞΥΠΗΡΕΤΗΣΗΣ | Παγκόσμια, Παγκόσμια. |
