TLY-3 ελαφριά 100x90mm Communication PCB 2 Sided Taconic TLY Laminates

TLY-3 lightweight 100x90mm Communication PCB 2 Sided Taconic TLY Laminates
TLY-3 lightweight 100x90mm Communication PCB 2 Sided Taconic TLY Laminates TLY-3 lightweight 100x90mm Communication PCB 2 Sided Taconic TLY Laminates

Μεγάλες Εικόνας :  TLY-3 ελαφριά 100x90mm Communication PCB 2 Sided Taconic TLY Laminates

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: Bicheng
Πιστοποίηση: UL, ISO9001, IATF16949
Αριθμό μοντέλου: BIC-036.V1.0
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1pcs
Τιμή: USD9.99-99.99
Συσκευασία λεπτομέρειες: Κενό bags+Cartons
Χρόνος παράδοσης: 8-9 εργάσιμες ημέρες
Όροι πληρωμής: T/T
Δυνατότητα προσφοράς: 5000pcs το μήνα
Λεπτομερής Περιγραφή Προϊόντος
Υλικό βάσεων: Tly-3 Αρίθμηση στρώματος: 2 στρώσεις
Μέγεθος PCB: 100 Χ 90mm=1PCS Πάχος PCB: 0.8mm
Silkscreen: άσπρος Βάρος χαλκού: 0.5oz
Η επιφάνεια τελειώνει: χρυσός βύθισης
Υψηλό φως:

Ελαφριά επικοινωνία PCB

,

επικοινωνία PCB 100x90mm

,

100x90mm 2 πλαισιωμένα PCB

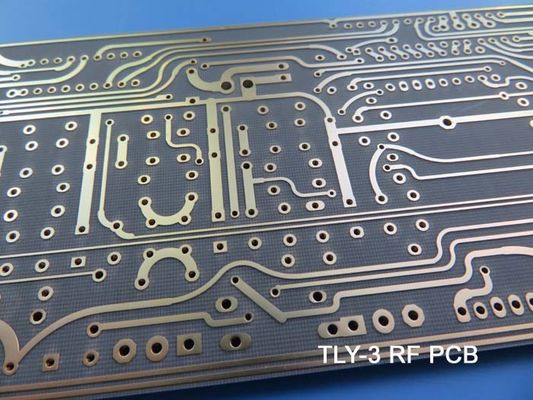

Taconic PCB υψηλής συχνότηταςΧτισμένο σεTLY-3 30mil 0,762mmΜε Immersion Goldγια Δορυφορικές / Κινητές Επικοινωνίες

(Οι πλακέτες τυπωμένων κυκλωμάτων είναι προϊόντα κατά παραγγελία, η εικόνα και οι παράμετροι που εμφανίζονται είναι απλώς για αναφορά)



Τα ελάσματα Taconic TLY είναι ένας τύπος ελασμάτων χαμηλής απώλειας.Κατασκευάζονται με πολύ ελαφρύ υφαντό υαλοβάμβακα και είναι πιο σταθερά σε διαστάσεις από τα σύνθετα PTFE ενισχυμένα με τεμαχισμένα ίνες.Η υφασμένη μήτρα αποδίδει ένα πιο μηχανικά σταθερό έλασμα που είναι κατάλληλο για κατασκευή μεγάλου όγκου.Ο χαμηλός συντελεστής διάχυσης επιτρέπει την επιτυχή ανάπτυξη για εφαρμογές ραντάρ αυτοκινήτων που έχουν σχεδιαστεί στα 77 GHz καθώς και άλλες κεραίες σε συχνότητες κυμάτων χιλιοστών.



Η διηλεκτρική σταθερά είναι τόσο χαμηλή όσο 2,17-2,20 +/-0,02 και ο συντελεστής διάχυσης είναι τόσο χαμηλός όσο 0,0009.



Φύλλο δεδομένων υλικού Taconic TLY

ΤΥΠΙΚΕΣ ΤΙΜΕΣ TLY
Ιδιοκτησία Μέθοδος ελέγχου Μονάδα αξία Μονάδα αξία
DK στα 10 GHz IPC-650 2.5.5.5   2.2   2.2
Df στα 10 GHz IPC-650 2.5.5.5   0,0009   0,0009
Απορρόφηση υγρασίας IPC-650 2.6.2.1 % 0,02 % 0,02
Διηλεκτρική Βλάβη IPC-650 2.5.6 kV >45 kV >45
Διηλεκτρική αντοχή ASTM D 149 V/mil 2.693 V/mil 106.023
Αντίσταση όγκου IPC-650 2.5.17.1 (μετά από αυξημένη θερμοκρασία) Mohms/cm 1010 Mohms/cm 1010
Αντίσταση όγκου IPC-650 2.5.17.1 (μετά την υγρασία) Mohms/cm 1010 Mohms/cm 109
Επιφανειακή αντίσταση IPC-650 2.5.17.1 (μετά από αυξημένη θερμοκρασία) Mohms 108 Mohms 108
Επιφανειακή αντίσταση IPC-650 2.5.17.1 (μετά την υγρασία) Mohms 108 Mohms 108
Flex Strength (MD) IPC-650 2.4.4 psi 14.057 N/mm2 96,91
Flex Strength (CD) IPC-650 2.4.4 psi 12.955 N/mm2 89,32
Ισχύς φλούδας (½ oz.ed χαλκού) IPC-650 2.4.8 Ibs./ίντσα 11 N/mm 1,96
Ισχύς φλούδας (1 oz.CL1 χαλκός) IPC-650 2.4.8 Ibs./ίντσα 16 N/mm 2.86
Ισχύς φλούδας (1 oz..CV1 χαλκός) IPC-650 2.4.8 Ibs./ίντσα 17 N/mm 3.04
Δύναμη φλούδας IPC-650 2.4.8 (μετά από αυξημένη θερμοκρασία) Ibs./ίντσα 13 N/mm 2.32
Young's Modulus (MD) ASTM D 3039/IPC-650 2.4.19 psi 1,4 x 106 N/mm2 9,65 x 103
Αναλογία Poisson (MD) ASTM D 3039/IPC-650 2.4.19   0,21   0,21
Θερμική αγωγιμότητα ASTM F 433 W/M*K 0,22 W/M*K 0,22
Σταθερότητα διαστάσεων (MD, 10 mil) IPC-650 2.4.39 (μέσος όρος μετά από ψήσιμο και θερμική καταπόνηση) mils/ίντσα -0,038   -0,038
Σταθερότητα διαστάσεων (CD, 10 mil) IPC-650 2.4.39 (μέσος όρος μετά από ψήσιμο και θερμική καταπόνηση) mils/ίντσα -0,031   -0,031
Πυκνότητα (Ειδικό Βάρος) ASTM D 792 g/cm3 2.19 g/cm3 2.19
CTE(άξονας Χ)(25-260) ASTM D 3386(TMA) ppm/ 26 ppm/ 26
CTE(άξονας Υ)(25-260) ASTM D 3386(TMA) ppm/ 15 ppm/ 15
CTE(άξονας Z)(25-260) ASTM D 3386(TMA) ppm/ 217 ppm/ 217
NASA Outgassing (% TML)     0,01   0,01
NASA Outgassing (% CVCM)     0,01   0,01
NASA Outgassing (% WVR)     0,00   0,00
Αξιολόγηση ευφλεκτότητας UL-94 UL-94   V-0   V-0




Η χρήση υλικών υψηλής απόδοσης σε ηλεκτρονικές συσκευές και συστήματα μπορεί να βελτιώσει σημαντικά τη λειτουργικότητα και την αξιοπιστία τους, οδηγώντας σε μια σειρά από οφέλη σε διάφορους κλάδους.Ένα τέτοιο υλικό είναι ένα υπόστρωμα σταθερό σε διαστάσεις και χαμηλή απορρόφηση υγρασίας με χαμηλή διηλεκτρική απώλεια και υψηλή αντοχή στο ξεφλούδισμα του χαλκού.Αυτά τα χαρακτηριστικά το καθιστούν ιδανική επιλογή για εφαρμογές σε ραντάρ αυτοκινήτων, δορυφορικές/κυτταρικές επικοινωνίες, ενισχυτές ισχύος, LNB, LNA, LNC και αεροδιαστημική.



Επιπλέον, η ομοιόμορφη και σταθερή διηλεκτρική σταθερά αυτού του υλικού επιτρέπει την ακριβή και προβλέψιμη απόδοση του σήματος, η οποία είναι απαραίτητη στα προηγμένα συστήματα επικοινωνίας.Επιπλέον, η ικανότητα αφαίρεσης με λέιζερ παρέχει υψηλό βαθμό ακρίβειας και ευελιξίας στη διαδικασία κατασκευής, επιτρέποντας τη δημιουργία πολύπλοκων και περίπλοκων σχεδίων κυκλωμάτων.Συνολικά, τα οφέλη από τη χρήση αυτού του υλικού εκτείνονται πέρα ​​από τα τεχνικά χαρακτηριστικά απόδοσης, καθώς μπορεί επίσης να προσφέρει σημαντικά πλεονεκτήματα εξοικονόμησης κόστους λόγω της μακροπρόθεσμης αξιοπιστίας και αντοχής του σε σκληρά περιβάλλοντα λειτουργίας.



Επιπλέον, η χρήση αυτού του υλικού είναι ιδιαίτερα πλεονεκτική σε εφαρμογές ζωνών Ka, E και W, οι οποίες απαιτούν δυνατότητες υψηλής συχνότητας και χαμηλή απώλεια σήματος.Αυτές οι περιοχές συχνοτήτων χρησιμοποιούνται σε διάφορα συστήματα επικοινωνίας, συμπεριλαμβανομένων των δορυφορικών και κυψελοειδών επικοινωνιών, όπου η χαμηλή απώλεια και η υψηλή απόδοση είναι ζωτικής σημασίας για την αξιόπιστη και αποτελεσματική μετάδοση δεδομένων.Επιπλέον, η υψηλή αντοχή αποφλοίωσης χαλκού του υλικού το καθιστά εξαιρετική επιλογή για ενισχυτές ισχύος, που απαιτούν υψηλή θερμική αγωγιμότητα και στιβαρές μηχανικές ιδιότητες.Ο συνδυασμός των μοναδικών χαρακτηριστικών του το καθιστά ιδανική επιλογή για ένα ευρύ φάσμα εφαρμογών, από ηλεκτρονικά είδη ευρείας κατανάλωσης μέχρι προηγμένα συστήματα επικοινωνίας και αεροδιαστημική τεχνολογία.



Προδιαγραφές PCB

ΜΕΓΕΘΟΣ PCB 100 x 90mm=1ΤΕΜ
ΤΥΠΟΣ ΠΙΝΑΚΑΣ PCB διπλής όψης
Αριθμός στρωμάτων 2 στρώσεις
Εξαρτήματα επιφανειακής βάσης ΝΑΙ
Μέσα από εξαρτήματα τρύπας ΟΧΙ
ΣΤΟΙΧΕΥΣΗ ΣΤΡΩΜΑΤΩΝ χαλκός ------- 18um(0,5 oz)+πλάκα TOP στρώμα
TLY-3 0,762 χλστ
χαλκός ------- 18um(0,5 oz) + πλάκα BOT Layer
ΤΕΧΝΟΛΟΓΙΑ
Ελάχιστο ίχνος και χώρος: 4 εκατ. / 4 εκατ
Ελάχιστες / Μέγιστες οπές: 0,4 χλστ
Αριθμός διαφορετικών οπών: 1
Αριθμός οπών διάνοιξης: 1
Αριθμός φρεζαρισμένων αυλακώσεων: 0
Αριθμός εσωτερικών αποκοπών: 0
Έλεγχος σύνθετης αντίστασης: όχι
Αριθμός χρυσού δακτύλου: 0
ΥΛΙΚΟ ΤΑΙΝΙΟΥ
Εποξειδικό γυαλί: TLY-3 0,762 χλστ
Τελικό φύλλο εξωτερικού: 1 ουγκιά
Τελικό φύλλο εσωτερικού: N/A
Τελικό ύψος PCB: 0,8 mm ±0,1
ΕΠΙΣΤΡΩΣΗ ΚΑΙ ΕΠΙΚΑΛΥΨΗ
Φινίρισμα Επιφανείας Χρυσός εμβάπτισης (31%)
Μάσκα συγκόλλησης Εφαρμογή σε: ΟΧΙ
Χρώμα μάσκας συγκόλλησης: N/A
Τύπος μάσκας συγκόλλησης: N/A
ΠΕΡΙΓΡΑΜΜΑ/ΚΟΠΗ Δρομολόγηση
ΒΑΘΜΟΛΟΓΗΣΗ
Side of Component Legend Πάνω πλευρά
Color of Component Legend άσπρο
Όνομα ή λογότυπο κατασκευαστή: Σημειωμένο στον πίνακα σε έναν μαέστρο και θρύλο ΕΛΕΥΘΕΡΗ ΠΕΡΙΟΧΗ
ΜΕΣΩ N/A
ΒΑΘΜΟΛΟΓΙΑ ΕΥΦΛΕΚΤΟΤΗΤΑΣ Έγκριση UL 94-V0 MIN.
ΑΝΟΧΗ ΔΙΑΣΤΑΣΕΩΝ
Διάσταση περιγράμματος: 0,0059"
Επιμετάλλωση σανίδας: 0,0029"
Ανοχή τρυπήματος: 0,002"
ΔΟΚΙΜΗ 100% Ηλεκτρική δοκιμή πριν από την αποστολή
ΕΙΔΟΣ ΕΡΓΟΥ Τέχνης ΠΡΟΣ ΠΡΟΜΗΘΕΙΑ αρχείο email, Gerber RS-274-X, PCBDOC κ.λπ
ΠΕΡΙΟΧΗ ΕΞΥΠΗΡΕΤΗΣΗΣ Παγκόσμια, Παγκόσμια.
