Υλικό βάσεων: | RO3035 | Αρίθμηση στρώματος: | 2 στρώσεις |
---|---|---|---|
Πάχος PCB: | 0.8mm | Μέγεθος PCB: | 140 Χ 52mm=20PCS |
Βάρος χαλκού: | 0.5oz | Η επιφάνεια τελειώνει: | χρυσός βύθισης |
Υψηλό φως: | RO3035 πίνακας PCB RF,30mil πίνακας PCB RF,RO3035 διπλό πλαισιωμένο PCB |

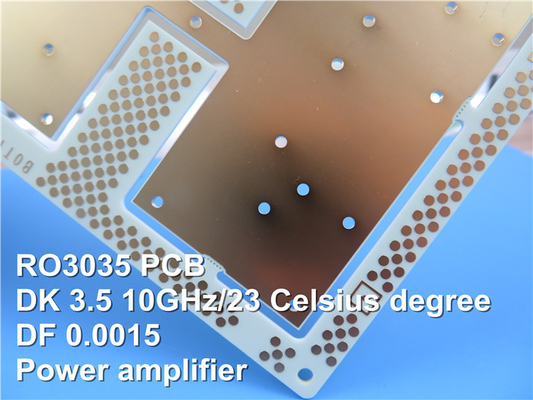

Rogers RO3035 30mil 0,762mm PCB υψηλής συχνότητας DK3,5 RF PCB για Datalink σε καλωδιακά συστήματα
(Οι πλακέτες τυπωμένων κυκλωμάτων είναι προϊόντα κατά παραγγελία, η εικόνα και οι παράμετροι που εμφανίζονται είναι απλώς για αναφορά)
Τα υλικά κυκλωμάτων υψηλής συχνότητας Rogers RO3035 είναι σύνθετα υλικά PTFE γεμάτα με κεραμικά που προορίζονται για χρήση σε εμπορικές εφαρμογές μικροκυμάτων και ραδιοσυχνοτήτων.Σχεδιάστηκε για να προσφέρει εξαιρετική ηλεκτρική και μηχανική σταθερότητα σε ανταγωνιστικές τιμές.Οι μηχανικές ιδιότητες είναι σταθερές.Αυτό επιτρέπει στον σχεδιαστή να αναπτύξει σχέδια πλακών πολλαπλών στρώσεων χωρίς να αντιμετωπίσει παραμορφώσεις ή προβλήματα αξιοπιστίας.Τα υλικά RO3035 παρουσιάζουν συντελεστή θερμικής διαστολής (CTE) στον άξονα Χ και Υ 17 ppm/℃.Αυτός ο συντελεστής διαστολής ταιριάζει με αυτόν του χαλκού, ο οποίος επιτρέπει στο υλικό να παρουσιάζει εξαιρετική σταθερότητα διαστάσεων, με τυπική συρρίκνωση χάραξης, μετά την χάραξη και το ψήσιμο, μικρότερη από 0,5 mils ανά ίντσα.Το CTE του άξονα Z είναι 24 ppm/℃, το οποίο παρέχει εξαιρετική αξιοπιστία διαμπερούς οπής, ακόμη και σε σκληρά περιβάλλοντα.
Φύλλο δεδομένων του Rogers 3035(RO3035)
RO3035 Τυπική τιμή | |||||
Ιδιοκτησία | RO3035 | Κατεύθυνση | Μονάδες | Κατάσταση | Μέθοδος ελέγχου |
Διηλεκτρική σταθερά, εΔιαδικασία | 3,50±0,05 | Ζ | 10 GHz/23℃ | IPC-TM-650 2.5.5.5 Σφιγκωμένη λωρίδα | |
Διηλεκτρική σταθερά,εΣχεδίαση | 3.6 | Ζ | 8 GHz έως 40 GHz | Μέθοδος διαφορικού μήκους φάσης | |
Dissipation Factor,tanδ | 0,0015 | Ζ | 10 GHz/23℃ | IPC-TM-650 2.5.5.5 | |
Θερμικός συντελεστής ε | -45 | Ζ | ppm/℃ | 10 GHz -50℃έως 150℃ | IPC-TM-650 2.5.5.5 |
Σταθερότητα διαστάσεων | 0.11 0.11 |
Χ Υ |
mm/m | ΚΟΝΤ Α | IPC-TM-650 2.2.4 |
Αντίσταση όγκου | 107 | MΩ.cm | ΚΟΝΤ Α | IPC 2.5.17.1 | |
Επιφανειακή αντίσταση | 107 | MΩ | ΚΟΝΤ Α | IPC 2.5.17.1 | |
Μέτρο εφελκυσμού | 1025 1006 |
Χ Υ |
MPa | 23℃ | ASTM D 638 |
Απορρόφηση υγρασίας | 0,04 | % | Δ48/50 | IPC-TM-650 2.6.2.1 | |
Ειδική Θερμότητα | j/g/k | Υπολογίστηκε | |||
Θερμική αγωγιμότητα | 0,5 | W/M/K | 50℃ | ASTM D 5470 | |
Συντελεστής θερμικής διαστολής (-55 έως 288℃) |
17 17 24 |
Χ Υ Ζ |
ppm/℃ | 23℃/50% RH | IPC-TM-650 2.4.4.1 |
Td | 500 | ℃TGA | ASTM D 3850 | ||
Πυκνότητα | 2.1 | gm/cm3 | 23℃ | ASTM D 792 | |
Αντοχή φλοιού χαλκού | 10.2 | Ib/in. | 1oz,EDC After Solder Float | IPC-TM 2.4.8 | |
Ευφλεκτότητα | V-0 | UL 94 | |||
Συμβατή διαδικασία χωρίς μόλυβδο | Ναί |
Τυπικές εφαρμογές:
1) Ραντάρ αυτοκινήτων
2) Συστήματα κινητής τηλεφωνίας
3) Σύνδεσμος δεδομένων σε καλωδιακά συστήματα
4) Δορυφόροι απευθείας μετάδοσης
5) Παγκόσμια δορυφορική κεραία εντοπισμού θέσης
6) Patch κεραία για ασύρματες επικοινωνίες
7) Ενισχυτές ισχύος και κεραίες
8) Power backplanes
9) Απομακρυσμένες συσκευές ανάγνωσης μετρητών
Προδιαγραφές PCB
ΜΕΓΕΘΟΣ PCB | 140 x 52mm=20ΤΕΜ |
ΤΥΠΟΣ ΠΙΝΑΚΑΣ | PCB διπλής όψης |
Αριθμός στρωμάτων | 2 στρώσεις |
Εξαρτήματα επιφανειακής βάσης | ΝΑΙ |
Μέσα από εξαρτήματα τρύπας | ΝΑΙ |
ΣΤΟΙΧΕΥΣΗ ΣΤΡΩΜΑΤΩΝ | χαλκός ------- 18um(0,5 oz)+πλάκα TOP στρώμα |
RO3035 0,762 χλστ | |
χαλκός ------- 18um(0,5 oz) + πλάκα BOT Layer | |
ΤΕΧΝΟΛΟΓΙΑ | |
Ελάχιστο ίχνος και χώρος: | 4 εκατ. / 4 εκατ |
Ελάχιστες / Μέγιστες οπές: | 0,5 mm / 5,0 mm |
Αριθμός διαφορετικών οπών: | 11 |
Αριθμός οπών διάνοιξης: | 125 |
Αριθμός φρεζαρισμένων αυλακώσεων: | 0 |
Αριθμός εσωτερικών αποκοπών: | 0 |
Έλεγχος σύνθετης αντίστασης: | όχι |
Αριθμός χρυσού δακτύλου: | 0 |
ΥΛΙΚΟ ΤΑΙΝΙΟΥ | |
Εποξειδικό γυαλί: | RO3035 0,762 χλστ |
Τελικό φύλλο εξωτερικού: | 1 ουγκιά |
Τελικό φύλλο εσωτερικού: | N/A |
Τελικό ύψος PCB: | 0,8 mm ± 0,1 mm |
ΕΠΙΣΤΡΩΣΗ ΚΑΙ ΕΠΙΚΑΛΥΨΗ | |
Φινίρισμα Επιφανείας | Χρυσός εμβάπτισης |
Μάσκα συγκόλλησης Εφαρμογή σε: | N/A |
Χρώμα μάσκας συγκόλλησης: | N/A |
Τύπος μάσκας συγκόλλησης: | LPSM |
ΠΕΡΙΓΡΑΜΜΑ/ΚΟΠΗ | Δρομολόγηση |
ΒΑΘΜΟΛΟΓΗΣΗ | |
Side of Component Legend | N/A |
Color of Component Legend | N/A |
Όνομα ή λογότυπο κατασκευαστή: | N/A |
ΜΕΣΩ | Με επιμεταλλωμένη τρύπα (PTH), ελάχιστο μέγεθος 0,5 mm. |
ΒΑΘΜΟΛΟΓΙΑ ΕΥΦΛΕΚΤΟΤΗΤΑΣ | Έγκριση UL 94-V0 MIN. |
ΑΝΟΧΗ ΔΙΑΣΤΑΣΕΩΝ | |
Διάσταση περιγράμματος: | 0,0059" |
Επιμετάλλωση σανίδας: | 0,0029" |
Ανοχή τρυπήματος: | 0,002" |
ΔΟΚΙΜΗ | 100% Ηλεκτρική δοκιμή πριν από την αποστολή |
ΕΙΔΟΣ ΕΡΓΟΥ Τέχνης ΠΡΟΣ ΠΡΟΜΗΘΕΙΑ | αρχείο email, Gerber RS-274-X, PCBDOC κ.λπ |
ΠΕΡΙΟΧΗ ΕΞΥΠΗΡΕΤΗΣΗΣ | Παγκόσμια, Παγκόσμια. |
