PCB 4 επιπέδων υψηλής συχνότηταςΕπί 2 πυρήνες από32 εκ0,813 χλστRO4003C και 12mil RO4450F για συζεύκτη υπερυψηλών συχνοτήτων

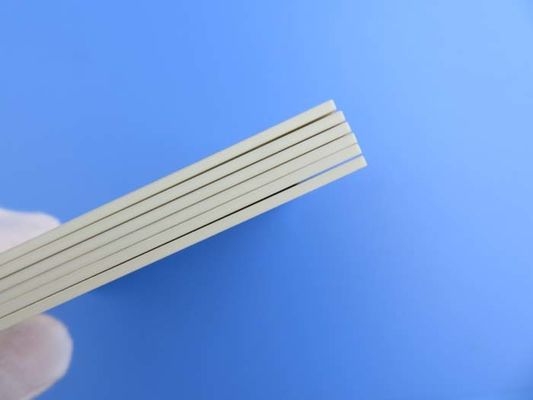

(Οι πλακέτες τυπωμένων κυκλωμάτων είναι προϊόντα κατά παραγγελία, η εικόνα και οι παράμετροι που εμφανίζονται είναι απλώς για αναφορά)
Σήμερα μιλάμε για έναν τύπο PCB 4 επιπέδων υψηλής συχνότητας.Αυτό το PCB είναι χτισμένο σε 2 φύλλα πυρήνων RO4003C 0,813 mm (32 mil) με προεμποτισμό 1 φύλλου RO4450F για την εφαρμογή ζεύκτη υπερυψηλών συχνοτήτων.Ακολουθεί το stack-up.
Γενικά, τα πολυστρωματικά PCB υψηλής συχνότητας Rogers κατασκευάζονται από όλο το υλικό υψηλής συχνότητας, συμπεριλαμβανομένης της κόλλας prepreg.Όπως είναι γνωστό σε όλους, υπάρχουν 6 πυρήνες στην οικογένεια RO4003C, δηλαδή 8mil (0,203mm) έως 60mil (1,524mm).
| RO4003C: |
|
| 8 εκατ |
0,203 χλστ |
| 12 εκ |
0,305 χλστ |
| 16 εκατ |
0,406 χλστ |
| 20 εκ |
0,508 χλστ |
| 32 εκ |
0,813 χλστ |
| 60 εκ |
1.524 χλστ |
Παράρτημα: Ιδιότητες του RO4003C
| RO4003C Τυπική τιμή |
| Ιδιοκτησία |
RO4003C |
Κατεύθυνση |
Μονάδες |
Κατάσταση |
Μέθοδος ελέγχου |
| Διηλεκτρική σταθερά, εΔιαδικασία |
3,38±0,05 |
Ζ |
|
10 GHz/23℃ |
IPC-TM-650 2.5.5.5 Σφιγκωμένη λωρίδα |
| Διηλεκτρική σταθερά,εΣχεδίαση |
3,55 |
Ζ |
|
8 έως 40 GHz |
Μέθοδος διαφορικού μήκους φάσης |
| Dissipation Factortan,δ |
0,0027
0,0021 |
Ζ |
|
10 GHz/23℃
2,5 GHz/23℃ |
IPC-TM-650 2.5.5.5 |
| Θερμικός συντελεστής ε |
+40 |
Ζ |
ppm/℃ |
-50℃ έως 150℃ |
IPC-TM-650 2.5.5.5 |
| Αντίσταση όγκου |
1,7 x 1010 |
|
MΩ.cm |
ΚΟΝΤ Α |
IPC-TM-650 2.5.17.1 |
| Επιφανειακή αντίσταση |
4,2 x 109 |
|
MΩ |
ΚΟΝΤ Α |
IPC-TM-650 2.5.17.1 |
| Ηλεκτρική Αντοχή |
31.2(780) |
Ζ |
Kv/mm(v/mil) |
0,51 mm (0,020") |
IPC-TM-650 2.5.6.2 |
| Μέτρο εφελκυσμού |
19.650 (2.850)
19.450 (2.821) |
Χ
Υ |
MPa(ksi) |
RT |
ASTM D 638 |
| Αντοχή εφελκυσμού |
139(20.2)
100 (14,5) |
Χ
Υ |
MPa(ksi) |
RT |
ASTM D 638 |
| Δύναμη κάμψης |
276
(40) |
|
MPa
(kpsi) |
|
IPC-TM-650 2.4.4 |
| Σταθερότητα διαστάσεων |
<0,3 |
Χ, Υ |
mm/m
(mil/ίντσα) |
μετά το etch+E2/150℃ |
IPC-TM-650 2.4.39A |
| Συντελεστής θερμικής διαστολής |
11
14
46 |
Χ
Υ
Ζ |
ppm/℃ |
-55℃ έως 288℃ |
IPC-TM-650 2.4.41 |
| Tg |
>280 |
|
℃ TMA |
ΕΝΑ |
IPC-TM-650 2.4.24.3 |
| Td |
425 |
|
℃ TGA |
|
ASTM D 3850 |
| Θερμική αγωγιμότητα |
0,71 |
|
W/M/oK |
80℃ |
ASTM C518 |
| Απορρόφηση υγρασίας |
0,06 |
|
% |
48 ώρες βύθιση 0,060"
Θερμοκρασία δείγματος 50℃ |
ASTM D 570 |
| Πυκνότητα |
1,79 |
|
gm/cm3 |
23℃ |
ASTM D 792 |
| Αντοχή φλοιού χαλκού |
1.05
(6.0) |
|
N/mm
(pli) |
μετά τη συγκόλληση float 1 oz.
Φύλλο EDC |
IPC-TM-650 2.4.8 |
| Ευφλεκτότητα |
N/A |
|
|
|
UL 94 |
| Συμβατή διαδικασία χωρίς μόλυβδο |
Ναί |
|
|
|
|
Οι προδιαγραφές του πίνακα είναι οι εξής:
Υλικό βάσης: RO4003C 32mil + RO4450F 12mil PP
Αριθμός στρώσεων: 4 στρώσεις
Τύπος: Τρύπες Castellation (μισές οπές) στην άκρη
Μορφή: 113mm x 80mm = 1 τύπος = 4 τεμάχια
Φινίρισμα επιφάνειας: Χρυσός εμβάπτισης
Βάρος χαλκού: Εξωτερικό στρώμα 35 μm/ Εσωτερικό στρώμα 35 μm
Μάσκα συγκόλλησης / Legend: όχι / όχι
Τελικό ύψος PCB: 2,1 mm
Πρότυπο: IPC 6012 Class 2
Συσκευασία: 20 πάνελ συσκευάζονται για αποστολή.
Χρόνος παράδοσης: 10 εργάσιμες ημέρες
Διάρκεια ζωής: 6 μήνες
Απολαμβάνεις το fιδιότητες και οφέλη
1) Εξαιρετική απόδοση υψηλής συχνότητας λόγω χαμηλής διηλεκτρικής ανοχής και απώλειας.
2) Επιθεώρηση AOI.
3) Ικανοποίηση των αναγκών σας PCB από πρωτότυπο έως μαζική παραγωγή.
4) Δυνατότητα 30000 τετραγωνικών μέτρων μήνα.
5) 8000 τύποι PCB ανά μήνα.
6) Περισσότερα από 16 χρόνια εμπειρίας PCB.
Οι αιτήσεις είναι
(1) Κεραία GPS
(2) Ενισχυτής WiFi
(3) Ενισχυτής ισχύος
(4) Πομποδέκτης RF
(5) Κεραία τηλεόρασης
(6) Μετατροπέας απόκτησης δεδομένων ραντάρ
(8) Φάσμα διασποράς, εξασθενητής
