4 στρώματα Rogers RO3210 PCB υψηλής συχνότητας 1.22mm με ISIG Finish

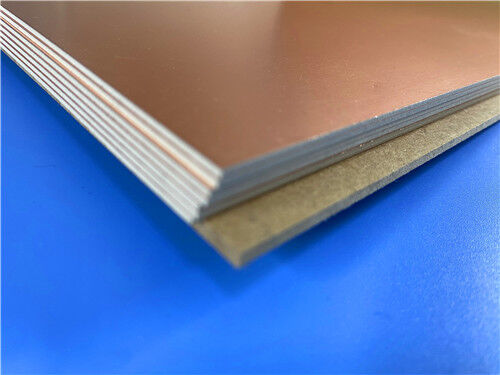

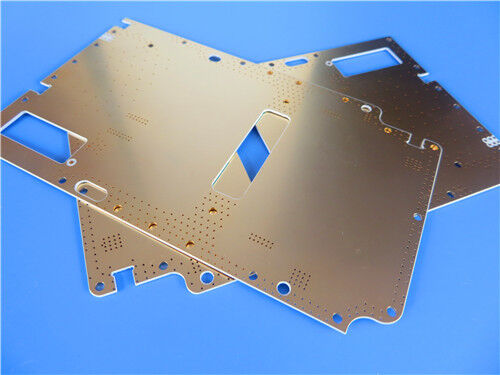

Αυτή η προσαρμοσμένη πλακέτα PCB Rogers υψηλής συχνότητας 4 στρωμάτων υιοθετεί μια συμμετρική στοίβαξη: δύο κομμάτια πυρήνων RO3210 πάχους 0,508mm συνδεδεμένα με προ-εμποτισμένο υλικό RO4450F πάχους 0,2mm. Το τελικό πιεζόμενο πάχος φτάνει τα 1,22mm. Τόσο τα εξωτερικά όσο και τα εσωτερικά στρώματα χρησιμοποιούν χαλκό 1oz, υποστηρίζοντας σταθερή μετάδοση σήματος υψηλής συχνότητας. Με διαστάσεις 79mm × 79mm για 1 τεμάχιο, η πλακέτα είναι γυμνή και στις δύο πλευρές χωρίς μάσκα συγκόλλησης και χωρίς μεταξοτυπία. Είναι φινιρισμένη με επιχρύσωση και επιχρύσωση για να προσφέρει εξαιρετική αγωγιμότητα και αντοχή στην αμαύρωση. Ειδικές εγκοπές ελεγχόμενου βάθους έχουν κατεργαστεί για να καλύψουν ειδικές δομικές απαιτήσεις κυκλωμάτων RF. Κατασκευασμένη εξ ολοκλήρου με υλικά υψηλής συχνότητας Rogers, αυτή η πλακέτα PCB διατηρεί σταθερή ηλεκτρική απόδοση και αξιόπιστες μηχανικές ιδιότητες για εφαρμογές μικροκυμάτων και RF.

Προδιαγραφές PCB
Αυτή η πλακέτα PCB 4 στρωμάτων χρησιμοποιεί στοίβαξη από υλικά Rogers. Οι πυρήνες RO3210 σχηματίζουν τα στρώματα κυκλώματος, ενώ το προ-εμποτισμένο υλικό RO4450F λειτουργεί ως συνδετική μεμβράνη μεταξύ των εσωτερικών στρωμάτων. Εφαρμόζεται ακριβής πλαστικοποίηση και προσαρμοσμένη αυλάκωση ελεγχόμενου βάθους για προηγμένα σχέδια κυκλωμάτων RF.


Εισαγωγή Υλικού Rogers RO3210
Τα υλικά κυκλωμάτων υψηλής συχνότητας RO3210™ είναι σύνθετα υλικά γεμισμένα με κεραμικό, ενισχυμένα με υφαντό γυαλί. Σχεδιασμένο για να προσφέρει εξαιρετική ηλεκτρική απόδοση και μηχανική σταθερότητα σε ανταγωνιστικές τιμές, το RO3210 ανήκει στη σειρά RO3200™, μια βελτιωμένη επέκταση της σειράς RO3000® με αναβαθμισμένη μηχανική σταθερότητα.

Η σειρά RO3200 συνδυάζει την λεία επιφάνεια των μη υφαντών σύνθετων υλικών PTFE για στενότερες ανοχές χάραξης γραμμών, σε συνδυασμό με την ακαμψία των υποστρωμάτων PTFE με υφαντό γυαλί. Η κατασκευή ακολουθεί τυπικές τεχνικές επεξεργασίας πλακετών PCB PTFE, όπως περιγράφονται στον επίσημο οδηγό κατασκευής “Οδηγίες Κατασκευής για Υλικά Κυκλωμάτων Υψηλής Συχνότητας Σειράς RO3000”. Το RO3210 διαθέτει διηλεκτρική σταθερά 10,2 και συντελεστή απώλειας 0,0027. Τα σύνθετα υλικά της σειράς RO3200 κατασκευάζονται υπό σύστημα ποιότητας πιστοποιημένο κατά ISO 9002.



Οφέλη Πυρήνα Υλικού

• Βελτιωμένη μηχανική σταθερότητα σε σύγκριση με τα κλασικά υλικά σειράς RO3000
• Η λεία επιφάνεια του σύνθετου υλικού επιτρέπει στενότερη ανοχή χάραξης για λεπτές γραμμές κυκλώματος
• Dk=10,2 και χαμηλός συντελεστής απώλειας (0,0027), ελαχιστοποιώντας την απώλεια σήματος υψηλής συχνότητας
• Η κατασκευή πιστοποιημένη κατά ISO 9002 διασφαλίζει σταθερή απόδοση παρτίδας
• Συμβατό με τυπικές διαδικασίες κατασκευής πλακετών PCB PTFE
• Το προ-εμποτισμένο υλικό RO4450F παρέχει αξιόπιστη σύνδεση για πολυστρωματικές στοίβες Rogers


Τυπικές Εφαρμογές
Χάρη στις σταθερές διηλεκτρικές ιδιότητες και τη βελτιωμένη μηχανική ακαμψία, αυτή η πλακέτα PCB RO3210 4 στρωμάτων χρησιμοποιείται ευρέως σε εμπορικά συστήματα μικροκυμάτων και RF:


• Συστήματα αποφυγής συγκρούσεων αυτοκινήτων
• Αντένες δορυφορικού GPS αυτοκινήτων
• Συστήματα ασύρματων τηλεπικοινωνιών
• Κεραίες μικροταινίας για ασύρματες επικοινωνίες
• Δορυφόροι άμεσης μετάδοσης
• Συστήματα καλωδιακής μετάδοσης δεδομένων
• Απομακρυσμένοι μετρητές
• Πίνακες τροφοδοσίας
• LMDS και ασύρματο ευρυζωνικό δίκτυο
• Υποδομές σταθμών βάσης


Συμπέρασμα
Αυτή η προσαρμοσμένη πλακέτα PCB Rogers 4 στρωμάτων χρησιμοποιεί μια συμμετρική στοίβαξη πυρήνων RO3210 συνδεδεμένων με προ-εμποτισμένο υλικό RO4450F. Χαλκός 1oz εφαρμόζεται τόσο στα εσωτερικά όσο και στα εξωτερικά στρώματα. Η πλακέτα έχει γυμνές άνω και κάτω πλευρές χωρίς μάσκα συγκόλλησης ή μεταξοτυπία, φινιρισμένη με επιχρύσωση και επιχρύσωση. Ειδικές εγκοπές ελεγχόμενου βάθους έχουν κατεργαστεί για εξειδικευμένα σχέδια RF. Το RO3210 προσφέρει βελτιωμένη μηχανική σταθερότητα, ακριβή δυνατότητα χάραξης και χαμηλή απώλεια υψηλής συχνότητας. Αυτή η πολυστρωματική πλακέτα PCB από όλα τα υλικά Rogers είναι μια αξιόπιστη λύση για ραντάρ αυτοκινήτων, δορυφορικές κεραίες, ασύρματο ευρυζωνικό δίκτυο και υποδομές σταθμών βάσης.
