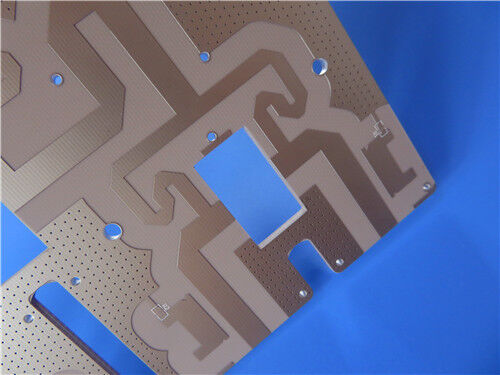

Rogers RO3010 + FR4 1080 PP 4 στρώματα PCB 2.8mm με κασσίτερο βύθισης

Αυτή η προσαρμοσμένη 4-στρωματική υβριδική πλακέτα PCB χρησιμοποιεί ετερογενή πλαστικοποίηση συνδυάζοντας υπόστρωμα PTFE με κεραμικό γέμισμα Rogers RO3010 και προεμποτισμένο υλικό FR4 1080. Η δομή της στοίβας ακολουθεί 1,27mm RO3010 + 0,076mm 1080 FR4 PP + 1,27mm RO3010, αποδίδοντας τελικό πάχος πλαστικοποίησης 2,8mm. Κάθε στρώμα κυκλώματος διαθέτει βάρος χαλκού 1oz. Η πλακέτα υιοθετεί επιφανειακή επεξεργασία με εμβάπτιση σε κασσίτερο, χωρίς μάσκα συγκόλλησης και στις δύο πλευρές και λευκές ενδείξεις μεταξοτυπίας. Με διαστάσεις 143mm × 97,5mm για μία μονάδα, αυτό το φυσικό πρωτότυπο απεικονίζει πώς η συμμετρική στοίβα μετριάζει την παραμόρφωση σε υβριδικές πλακέτες PCB RO3010.

Προδιαγραφές PCB

Σε αντίθεση με τις συμβατικές ασύμμετρες μικτές πλακέτες, αυτή η 4-στρωματική πλακέτα PCB υλοποιεί μια πλήρως συμμετρική διάταξη διπλού πυρήνα. Δύο πανομοιότυποι πυρήνες υψηλής συχνότητας RO3010 1,27mm συνδέονται μεταξύ τους χρησιμοποιώντας εξαιρετικά λεπτό προεμποτισμένο υλικό FR4 1080 0,076mm στο κέντρο. Αυτή η ισορροπημένη δομική ιδέα λειτουργεί ως η κύρια λύση για την ελαχιστοποίηση της παραμόρφωσης κατά τη συμπίεση σε υψηλή θερμοκρασία και τους θερμικούς κύκλους.

Συμμετρική Στοίβα για Μειωμένη Παραμόρφωση σε Υβριδικές Πλακέτες PCB RO3010

Η υβριδική πλαστικοποίηση που συνδυάζει RO3010 με προεμποτισμένο υλικό FR4 ενέχει εγγενώς κινδύνους παραμόρφωσης. Το PTFE με κεραμικό γέμισμα RO3010 και το προεμποτισμένο υλικό FR4 παρουσιάζουν ασύμφωνες τιμές CTE και συμπεριφέρονται διαφορετικά κατά την απελευθέρωση θερμικής τάσης. Οι ασύμμετρες σχεδιάσεις στοίβας συνήθως οδηγούν σε κάμψη ή στρέβλωση μετά την πλαστικοποίηση, κάτι που καταστρέφει την επιπεδότητα και προκαλεί αστοχίες κατά τη συναρμολόγηση SMT.

Αυτή η 4-στρωματική πλακέτα PCB 2,8mm αντιμετωπίζει αυτό το κατασκευαστικό εμπόδιο αναπτύσσοντας μια συμμετρική στοίβα. Οι αντίστοιχοι πυρήνες RO3010 βρίσκονται και στις δύο εξωτερικές πλευρές, με λεπτό προεμποτισμένο υλικό FR4 1080 να λειτουργεί ως το κεντρικό συνδετικό μέσο. Η θερμική τάση που παράγεται από τις πάνω και κάτω πλευρές αλληλοαναιρείται κατά την πλαστικοποίηση. Αυτή η διάταξη μειώνει την υπολειπόμενη εσωτερική τάση και βελτιώνει σημαντικά την επιπεδότητα της πλακέτας, αποτρέποντας την παραμόρφωση σε μεταγενέστερους θερμικούς κύκλους και ροές εργασίας συναρμολόγησης.

Αυτή η φυσική πλακέτα χρησιμεύει ως πρακτική μελέτη περίπτωσης 2,8mm. Επικυρώνει τη συμμετρική στοίβαξη ως μια ισχυρή επιλογή διαδικασίας για τη μαζική παραγωγή υβριδικών πλακετών υψηλής συχνότητας RO3010 + FR4, ιδιαίτερα παχύτερων πλακετών που είναι πιο επιρρεπείς σε παραμόρφωση.

Πρόσθετες Επισημάνσεις Ελέγχου Διαδικασίας

Έλεγχος Ροής Ρητίνης & Γέμισης 1080 PP: Οι κατασκευαστές διαχειρίζονται στενά τη ροή ρητίνης και το γέμισμα κόλλας για αυτό το εξαιρετικά λεπτό προεμποτισμένο υλικό 0,076mm, για να αποφύγουν κενά, ανεπαρκή ρητίνη και αποκόλληση μεταξύ διαφορετικών υλικών.

Διαχείριση Αντιστοίχισης Ετερογενούς CTE: Οι προσαρμοσμένες παράμετροι συμπίεσης στενεύουν το κενό θερμικής διαστολής μεταξύ RO3010 και FR4, σταθεροποιώντας περαιτέρω τα αποτελέσματα πλαστικοποίησης που βασίζονται σε συμμετρικό σχεδιασμό στοίβας.

Σταθερή Δυνατότητα Μαζικής Παραγωγής: Εξισορροπεί την ηλεκτρική απόδοση υψηλής συχνότητας, την απόδοση επιπεδότητας και το κόστος παραγωγής για να ταιριάζει σε εμπορικά έργα.

Εισαγωγή Υλικού Rogers RO3010

Το RO3010 είναι ένα υπόστρωμα PTFE υψηλής συχνότητας με κεραμικό γέμισμα, με σταθερή διηλεκτρική σταθερά και χαμηλό συντελεστή διάχυσης. Διατηρεί σταθερή ηλεκτρική απόδοση σε αλλαγές συχνότητας και θερμοκρασίας. Όταν συνδυάζεται με προεμποτισμένο υλικό FR4 σε υβριδική στοίβα, μειώνει το κόστος υλικών σε σύγκριση με πλακέτες αποκλειστικά Rogers, διατηρώντας παράλληλα αξιόπιστη σταθερότητα σήματος RF. Επιλέγεται ευρέως για εμπορικά έργα υψηλής συχνότητας όπου ο έλεγχος κόστους είναι σημαντικός.

Χαρακτηριστικά & Πλεονεκτήματα Προϊόντος

• Καλύτερη Επιπεδότητα μέσω Συμμετρικής Στοίβας: Αντισταθμίζει τη θερμική τάση και μειώνει την παραμόρφωση για υβριδικές πλακέτες
• Ισχυρή Διασύνδεση Στρώματος: Ελεγχόμενη ροή ρητίνης για 1080 PP εξαλείφει κενά και κινδύνους αποκόλλησης
• Αξιόπιστη Απόδοση Υψηλής Συχνότητας: Οι πυρήνες RO3010 υποστηρίζουν μετάδοση σήματος RF χαμηλής απώλειας
• Κατασκευή Φιλική προς SMT: Η επιφανειακή επεξεργασία με εμβάπτιση σε κασσίτερο και η καθαρή λευκή μεταξοτυπία απλοποιούν την εργασία συναρμολόγησης
• Οικονομική Υβριδική Δομή: Συνδυάζει κορυφαία απόδοση RF με πρακτικά κατασκευαστικά κόστη

Τυπικές Εφαρμογές

• Εμπορικές μονάδες μικροκυμάτων RF
• Κυκλώματα σταθμών βάσης ασύρματης επικοινωνίας
• Συστήματα επεξεργασίας σήματος υψηλής συχνότητας
• Διαιρέτες ισχύος RF, ζεύκτες και πλακέτες κεραίας
• Έργα επικύρωσης πρωτοτύπων υψηλής συχνότητας

Συμπέρασμα

Αυτή η 4-στρωματική υβριδική πλακέτα PCB RO3010 + FR4 2,8mm έχει σχεδιαστεί γύρω από την βασική αρχή της συμμετρικής στοίβας για τη μείωση της παραμόρφωσης που παρατηρείται σε ετερογενείς μικτές πλαστικοποιημένες πλακέτες. Με στρώματα χαλκού 1oz, επιφανειακή επεξεργασία με εμβάπτιση σε κασσίτερο και ακριβείς ελέγχους πλαστικοποίησης, η πλακέτα επιτυγχάνει εξαιρετική επιπεδότητα και σταθερή απόδοση υψηλής συχνότητας. Αυτό το φυσικό πρωτότυπο παρέχει πρακτικές αναφορές διαδικασίας για την κατασκευή παχιών υβριδικών πλακετών PCB υψηλής συχνότητας Rogers.
