FR-4 υβριδικό Stack-up PCB βελτιστοποιεί την ακεραιότητα σημάτων και το κόστος PCB

Υβριδικό Stack-up PCB βελτιστοποιεί την ακεραιότητα σημάτων και το κόστος PCB

Σήμερα πρόκειται να μιλήσουμε για το υβριδικό PCB. Αναφερόμαστε κυρίως στο υλικό υψηλής συχνότητας που αναμιγνύεται με το εποξικό γυαλί.

Δείτε stack-up για να πάρετε την ιδέα για την υβριδική δομή.

Το στρώμα 1 στο στρώμα 2 είναι ο πυρήνας του υλικού υψηλής συχνότητας RO4350B και το στρώμα 3 στο στρώμα 4 είναι ο πυρήνας του εποξικού γυαλιού FR-4. Οι 2 πυρήνες συνδέονται από ένα φύλλο της κόλλας (prepreg).

Τύποι των υβριδικών PCB

Το υβριδικό PCB μπορεί να είναι ένα μίγμα FR-4 και υλικό υψηλής συχνότητας όπως προαναφερθε'ν, ένας άλλος τύπος είναι ένα μίγμα υλικού υψηλής συχνότητας με τη διαφορετική διηλεκτρική σταθερά (DK), παραδείγματος χάριν RT/duroid 5880 και RO4350B κ.λπ.

Γιατί χρησιμοποιούμε το υβριδικό PCB;

Υπάρχουν 3 κύριοι λόγοι που μας πείθουν για να χρησιμοποιήσουν αυτόν τον τύπο υψηλής συχνότητας που τα πολυστρωματικά PCB, δηλ. κοστίζουν, αξιοπιστία βελτιωμένη και ηλεκτρικές ιδιότητες ενισχυμένες.

Το τον κόστος του υλικού υψηλής συχνότητας είναι πολύ υψηλότερο από FR-4, μερικές φορές, κατά χρησιμοποίηση του υβριδίου FR-4 και το υλικό υψηλής συχνότητας μπορεί να λύσει το πρόβλημα δαπανών.

Προκαλεί τα προβλήματα αξιοπιστίας όταν η αξία CTE του υλικού PCB χρησιμοποιούμενου είναι σχετικά υψηλή, ενώ μερικά υλικά υψηλής συχνότητας έχουν τα υψηλά χαρακτηριστικά CTE. Όταν ένα χαμηλό υλικό CTE FR-4 συνδυάζεται με ένα υψηλό υλικό CTE για να κάνει έναν πολυστρωματικό πίνακα, το σύνθετο CTE είναι αποδεκτό, ενισχύοντας κατά συνέπεια την αξιοπιστία.

Το μεγαλύτερο μέρος του χρόνου, μερικές γραμμές του μικτού πίνακα PCB απαιτούν την πολύ υψηλή ηλεκτρική απόδοση, μερικοί δεν απαιτούν υψηλός, σε αυτήν την περίπτωση, τα μέρη με τις χαμηλές ηλεκτρικές απαιτήσεις απόδοσης θα είναι χρησιμοποιημένο FR4, ενώ τα μέρη με τις υψηλές ηλεκτρικές απαιτήσεις απόδοσης θα χρησιμοποιήσουν τα ακριβότερα υλικά υψηλής συχνότητας. Κάποιο χρησιμοποιώντας διαφορετικό DK του υλικού για να κάνει το μικτό PCB, αυτό πρόκειται επίσης να βελτιώσει τις ηλεκτρικές ιδιότητες, όπως σε μερικές εφαρμογές των συνδυαστών και των φίλτρων, που χρησιμοποιούν τις διαφορετικές τιμές του υλικού DK.

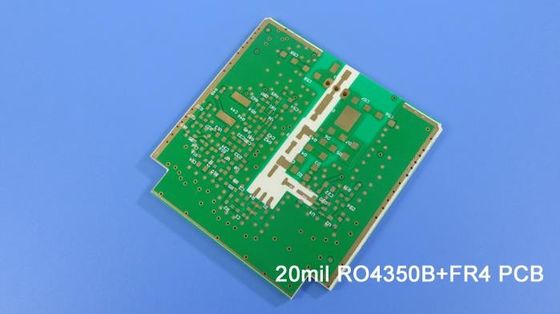

Μικροϋπολογιστής-τμήμα ενός υβριδικού PCB

Γιατί επιλέξτε FR-4;

Το μίγμα FR-4 και τα υλικά υψηλής συχνότητας γίνονται όλο και περισσότερο κοινά επειδή FR-4 και η μεγάλη πλειοψηφία των υλικών υψηλής συχνότητας έχουν τα προβλήματα λίγης συμβατότητας.

Ελασματοποίηση

Για να πάρουμε μια αξιόπιστη ελασματοποίηση, επιλέγουμε αρχικά το φύλλο PP του υλικού υψηλής συχνότητας και χρησιμοποιούμε το σωστό πιέζοντας κύκλο. Το συγκολλητικό στρώμα του ίδιου υλικού είναι ευνοϊκότερο για τον απλούστερο πιέζοντας κύκλο.
