Υβριδικά PCB για υλικά RO4350B και FR4, RT duroid 5880

Υβριδικά PCBΗ συσσώρευση βελτιστοποιεί την ακεραιότητα του σήματος και το κόστος των PCB

Σήμερα θα μιλήσουμε για υβριδικά PCB. Αναφερόμαστε κυρίως σε υλικό υψηλής συχνότητας αναμεμειγμένο με επωξικό γυαλί.

Ας δούμε την στοίβα για να έχουμε μια ιδέα για την υβριδική δομή.

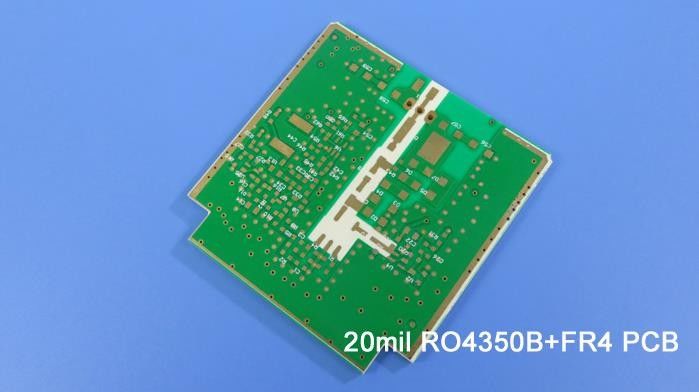

Το στρώμα 1 έως το στρώμα 2 είναι ο πυρήνας του υλικού υψηλής συχνότητας RO4350B και το στρώμα 3 έως το στρώμα 4 είναι ο πυρήνας του εποξικού γυαλιού FR-4.

Τύποι υβριδικών PCB

Το υβριδικό PCB μπορεί να είναι ένα μείγμα FR-4 και υλικού υψηλής συχνότητας, όπως προαναφέρθηκε, ένας άλλος τύπος είναι ένα μείγμα υλικού υψηλής συχνότητας με διαφορετική διηλεκτρική σταθερά (DK),για παράδειγμα RT/duroid 5880 και RO4350B κλπ..

Γιατί χρησιμοποιούμε υβριδικά PCB;

Υπάρχουν 3 βασικοί λόγοι που μας πείθουν να χρησιμοποιήσουμε αυτόν τον τύπο πολυεπίπεδου PCB υψηλής συχνότητας, δηλαδή κόστος, βελτιωμένη αξιοπιστία και βελτιωμένες ηλεκτρικές ιδιότητες.

Το κόστος του υλικού υψηλής συχνότητας είναι πολύ υψηλότερο από το FR-4, μερικές φορές, όταν χρησιμοποιείται υβρίδιο FR-4 και υλικό υψηλής συχνότητας μπορεί να λύσει το πρόβλημα του κόστους.

Προκαλεί προβλήματα αξιοπιστίας όταν η τιμή CTE του χρησιμοποιούμενου υλικού PCB είναι σχετικά υψηλή, ενώ ορισμένα υλικά υψηλής συχνότητας έχουν υψηλά χαρακτηριστικά CTE.Όταν ένα υλικό χαμηλής CTE FR-4 συνδυάζεται με υλικό υψηλής CTE για την κατασκευή πολυεπίπεδου πλάκας, η σύνθετη CTE είναι αποδεκτή, αυξάνοντας έτσι την αξιοπιστία.

Τις περισσότερες φορές, κάποιες γραμμές της μικτής πλακέτας PCB απαιτούν πολύ υψηλή ηλεκτρική απόδοση, κάποιες δεν απαιτούν υψηλή, σε αυτή την περίπτωση,τα μέρη με χαμηλές απαιτήσεις ηλεκτρικής απόδοσης θα χρησιμοποιούνται FR4Ορισμένα χρησιμοποιούν διαφορετικό υλικό DK για την κατασκευή μικτών PCB, ενώ τα μέρη με υψηλές απαιτήσεις ηλεκτρικής απόδοσης θα χρησιμοποιούν πιο ακριβά υλικά υψηλής συχνότητας.Είναι επίσης για τη βελτίωση των ηλεκτρικών ιδιοτήτων, όπως σε ορισμένες εφαρμογές συνδυαστών και φίλτρων, χρησιμοποιώντας διαφορετικές τιμές του υλικού DK.

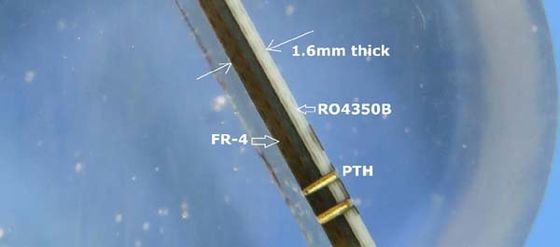

                                                                              Μικροτομή υβριδικού PCB

Γιατί διάλεξες το FR-4;

Το μείγμα FR-4 και υλικών υψηλής συχνότητας γίνεται όλο και πιο κοινό επειδή το FR-4 και η συντριπτική πλειοψηφία των υλικών υψηλής συχνότητας έχουν ελάχιστα προβλήματα συμβατότητας.

Επεξεργασία

Για να αποκτήσουμε μια αξιόπιστη στρώση, επιλέγουμε πρώτα φύλλο PP από υλικό υψηλής συχνότητας και χρησιμοποιούμε τον σωστό κύκλο πίεσης.Το κολλητικό στρώμα του ίδιου υλικού είναι πιο ευνοϊκό για τον απλούστερο κύκλο πίεσης.
