Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Υλικό βάσεων: | RT/Duroid 6002 | Αρίθμηση στρώματος: | 2 στρώμα, πολυστρωματικό |
|---|---|---|---|
| Πάχος PCB: | 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm), 120mil (3.048mm) | Μέγεθος PCB: | ≤400mm X 500mm |
| Μάσκα ύλης συγκολλήσεως: | Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κ.λπ. | Βάρος χαλκού: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
| Η επιφάνεια τελειώνει: | Γυμνοί χαλκός, HASL, ENIG, OSP κ.λπ…. | ||
| Επισημαίνω: | Duroid 6002 PCB υψηλής συχνότητας,20mil PCB υψηλής συχνότητας,PCB υψηλής συχνότητας μικροκυμάτων |
||

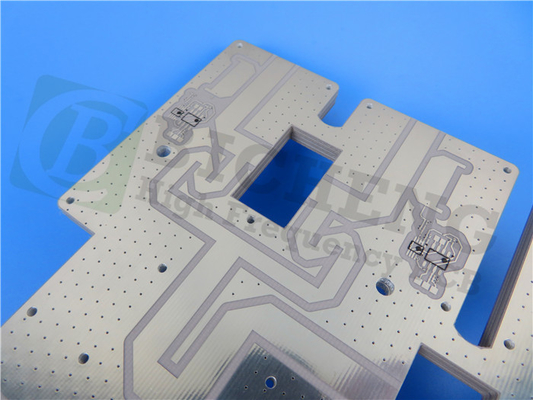

Rogers RT/Duroid 6002 PCB υψηλής συχνότηταςμε 10mil, 20mil, 30mil και 60mil επίστρωση Immersion GoldκαιImmersiοn Ασήμι.
(Τα PCB είναι προϊόντα κατά παραγγελία, η εικόνα και οι παράμετροι που εμφανίζονται είναι απλώς για αναφορά)
Γεια σε όλους,
Σήμερα, μιλάμε για το PCB υψηλής συχνότητας κατασκευασμένο σε υλικό RT/duroid 6002.
Το υλικό μικροκυμάτων RT/duroid ® 6002 είναι ένα είδος πολυστρωματικού υλικού χαμηλών απωλειών και χαμηλής διηλεκτρικής σταθεράς, το οποίο μπορεί να ικανοποιήσει τις αυστηρές απαιτήσεις για μηχανική αξιοπιστία και ηλεκτρική σταθερότητα σε πολύπλοκο δομικό σχεδιασμό μικροκυμάτων.Τα κύρια συστατικά είναι σύνθετα κεραμικά PTFE.
Η διηλεκτρική σταθερά του RT/duroid ®6002 έχει εξαιρετική αντίσταση στην αλλαγή θερμοκρασίας μεταξύ -55 ℃ και 150 ℃, η οποία μπορεί να ικανοποιήσει τις απαιτήσεις του σχεδιασμού εφαρμογής φίλτρου, ταλαντωτή και γραμμής καθυστέρησης για την ηλεκτρική του σταθερότητα.
Τα κύρια πλεονεκτήματα είναι:
Πρώτον, η χαμηλή απώλεια εξασφαλίζει εξαιρετική απόδοση υψηλής συχνότητας
Δεύτερον, εξαιρετικές μηχανικές και ηλεκτρικές ιδιότητες, αξιόπιστη κατασκευή πλακών πολλαπλών στρώσεων.
Τρίτον, ο εξαιρετικά χαμηλός θερμικός συντελεστής διηλεκτρικής σταθεράς, εξασφαλίζει εξαιρετική σταθερότητα διαστάσεων.
Τέταρτον, ο συντελεστής διαστολής στο επίπεδο που ταιριάζει με τον χαλκό, επιτρέπει πιο αξιόπιστα συγκροτήματα επιφανειακά τοποθετημένα.
Πέμπτον, χαμηλή εξαγωγή αερίων, ιδανική για διαστημικές εφαρμογές
Τυπικές εφαρμογές είναι:
1. Κεραίες Συστοιχίας Φάσεων
2. Στρογγυλά Βασισμένα και Αερομεταφερόμενα Συστήματα Ραντάρ
3. Αποφυγή σύγκρουσης εμπορικών αεροπορικών εταιρειών
4. Κεραίες GPS
5. Power Backplanes
ΜαςΔυνατότητα PCB(RT/duroid 6002)
| Δυνατότητα PCB | |
| Υλικό PCB: | Σύνθετο PTFE γεμισμένο με κεραμικά |
| Ονομασία: | RT/duroid 6002 |
| Διηλεκτρική σταθερά: | 2,94 ±0,04 (διαδικασία) |
| 2,94 (σχεδιασμός) | |
| Αριθμός επιπέδων: | 2 Επίπεδο, Πολυστρωματικό |
| Βάρος χαλκού: | 0,5 oz (17 µm), 1 oz (35 µm), 2 oz (70 µm) |
| Πάχος PCB: | 10mil (0,254mm), 20mil (0,508mm) |
| 30mil (0,762mm), 60mil (1,524mm), 120mil (3,048mm) | |
| Μέγεθος PCB: | ≤400mm X 500mm |
| Μάσκα ύλης συγκολλήσεως: | Πράσινο, Μαύρο, Μπλε, Κίτρινο, Κόκκινο κ.λπ. |
| Φινίρισμα επιφάνειας: | Γυμνός χαλκός, HASL, ENIG, OSP κ.λπ.. |
Ο χαλκός βάσης του RT/druoid PCB έχει 0,5oz, 1oz και 2oz.Το πάχος της πλακέτας PCB είναι μεγάλο, και κυμαίνεται από 5 έως 120 χιλιοστά που πρέπει να ληφθεί υπόψη από τους σχεδιαστές μας.
Το βασικό χρώμα του RT/duroid 6002 PCB είναι λευκό.
Το RT/duroid 6002 PCB είναι πολύ κατάλληλο για τον εξοπλισμό επίπεδων και μη επίπεδων κατασκευών, όπως κεραίες, πολύπλοκα κυκλώματα πολλαπλών στρωμάτων με συνδέσεις εσωτερικού στρώματος και κυκλώματα μικροκυμάτων για αεροδιαστημικά σχέδια σε εχθρικά περιβάλλοντα.
Εάν έχετε οποιεσδήποτε ερωτήσεις, μη διστάσετε να επικοινωνήσετε μαζί μας.Σας ευχαριστώ για την ανάγνωση.
Παράρτημα: Φύλλο δεδομένων του RT/duroid 6002
| Τυπική τιμή RT/duroid 6002 | |||||
| Ιδιοκτησία | RT/duroid 6002 | Κατεύθυνση | Μονάδες | Κατάσταση | Μέθοδος ελέγχου |
| Διηλεκτρική σταθερά, εΔιαδικασία | 2,94±0,04 | Ζ | 10 GHz/23℃ | IPC-TM-650 2.5.5.5 | |
| Διηλεκτρική σταθερά,εΣχεδίαση | 2,94 | 8 GHz έως 40 GHz | Μέθοδος διαφορικού μήκους φάσης | ||
| Dissipation Factor,tanδ | 0,0012 | Ζ | 10 GHz/23℃ | IPC-TM-650 2.5.5.5 | |
| Θερμικός συντελεστής ε | +12 | Ζ | ppm/℃ | 10 GHz 0℃-100℃ | IPC-TM-650 2.5.5.5 |
| Αντίσταση όγκου | 106 | Ζ | Mohm.cm | ΕΝΑ | ASTM D 257 |
| Επιφανειακή αντίσταση | 107 | Ζ | Μοχμ | ΕΝΑ | ASTM D 257 |
| Μέτρο εφελκυσμού | 828(120) | Χ, Υ | MPa(kpsi) | 23℃ | ASTM D 638 |
| Απόλυτο στρες | 6,9 (1,0) | Χ, Υ | MPa(kpsi) | ||
| Ultimate Strain | 7.3 | Χ, Υ | % | ||
| Συντελεστής Θλίψης | 2482(360) | Ζ | MPa(kpsi) | ASTM D 638 | |
| Απορρόφηση υγρασίας | 0,02 | % | Δ48/50 | IPC-TM-650 2.6.2.1 ASTM D 570 |
|
| Θερμική αγωγιμότητα | 0,6 | W/m/k | 80℃ | ASTM C518 | |
| Συντελεστής θερμικής διαστολής (-55 έως 288℃) |
16 16 24 |
Χ Υ Ζ |
ppm/℃ | 23℃/50% RH | IPC-TM-650 2.4.41 |
| Td | 500 | ℃ TGA | ASTM D 3850 | ||
| Πυκνότητα | 2.1 | gm/cm3 | ASTM D 792 | ||
| Ειδική Θερμότητα | 0,93 (0,22) | j/g/k (BTU/ib/OF) |
Υπολογίστηκε | ||
| Φλούδα χαλκού | 8.9 (1.6) | Ibs/in.(N/mm) | IPC-TM-650 2.4.8 | ||
| Ευφλεκτότητα | V-0 | UL 94 | |||
| Συμβατή διαδικασία χωρίς μόλυβδο | Ναί | ||||
