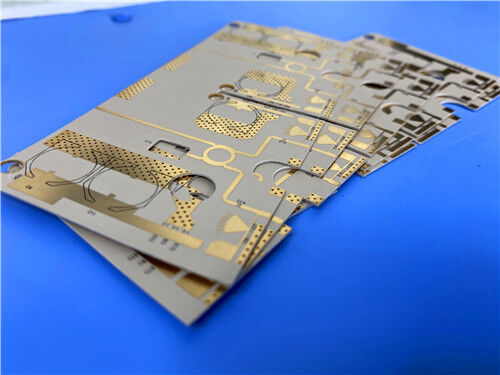

Η πλακέτα κυκλώματος 2 επιπέδων WL-CT350 είναι μια πλακέτα κυκλώματος υψηλής συχνότητας υψηλής σταθερότητας και οικονομικής απόδοσης, σχεδιασμένη για σύγχρονες εφαρμογές μετάδοσης σήματος μικροκυμάτων και ραδιοσυχνοτήτων. Χρησιμοποιώντας κορυφαίας ποιότητας κεραμικό πολυμερές WL-CT350 και εξωτερική επένδυση από χαλκό 1 oz, αυτό το εξαιρετικά λεπτό άκαμπτο PCB 0,2 mm διαθέτει φινίρισμα επιφάνειας Immersion Gold υψηλής αξιοπιστίας, μαύρη μεταξοτυπία, χωρίς μάσκα συγκόλλησης, η οποία βελτιστοποιεί την απόδοση διπλής όψης και την ηλεκτρική απόδοση υψηλής συχνότητας.
Τι είναι το WL-CT350; Εισαγωγή Υλικού

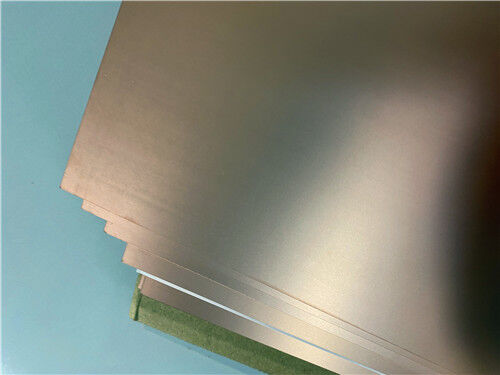

Το WL-CT350 είναι ένα πολυστρωματικό υλικό υψηλής απόδοσης με βάση τη θερμοσκληρυνόμενη ρητίνη, επικαλυμμένο με χαλκό, ενισχυμένο με οργανικά πολυμερή κεραμικά πληρωτικά και ύφασμα από υαλοβάμβακα. Το διηλεκτρικό στρώμα του είναι κατασκευασμένο με ρητίνη υδρογονάνθρακα, σύνθετα κεραμικά σωματίδια και υπόστρωμα από υαλοβάμβακα, παρέχοντας εξαιρετικά ηλεκτρικά χαρακτηριστικά χαμηλών απωλειών βελτιστοποιημένα για σχέδια κυκλωμάτων υψηλής συχνότητας. Σε αντίθεση με τα πολύπλοκα και δύσκολα στην επεξεργασία υλικά PTFE, το WL-CT350 υιοθετείFR4-συμβατές ροές εργασιών κατασκευής, οι οποίες απλοποιούν σημαντικά την κατασκευή PCB, βελτιώνουν τη συνοχή της παραγωγής και διασφαλίζουν σταθερή ποιότητα από παρτίδα σε παρτίδα, καθιστώντας το ιδανική εναλλακτική λύση για τα εισαγόμενα πολυστρωματικά υλικά υψηλής συχνότητας.
Ο ιδιόκτητος σύνθετος συνδυασμός ρητίνης υδρογονάνθρακα και κεραμικών πληρωτικών υλικών παρέχει στο WL-CT350 εξαιρετική αντοχή σε υψηλές θερμοκρασίες και στιβαρή θερμική διηλεκτρική σταθερότητα. Αυτή η σειρά υλικών διατηρεί σταθερή διηλεκτρική σταθερά και συντελεστή απώλειας σε διάφορες θερμοκρασίες, διαθέτει χαμηλή θερμική διαστολή και επιτυγχάνει υψηλή θερμοκρασία μετάπτωσης υάλου (Tg) πάνω από 280°C. Αυτές οι ιδιότητες εγγυώνται σταθερή ηλεκτρική απόδοση και δομική ακεραιότητα υπό παρατεταμένη λειτουργία υψηλής συχνότητας και κυμαινόμενες θερμικές συνθήκες.
Βασικά χαρακτηριστικά του υλικού PCB WL-CT350
Σχεδιασμένα για να εξισορροπούν τις επιδόσεις υψηλής συχνότητας χαμηλών απωλειών, την αξιόπιστη θερμική σταθερότητα και την εξαιρετική δυνατότητα επεξεργασίας, τα ελάσματα υψηλής συχνότητας WL-CT350 ικανοποιούν πλήρως τις απαιτήσεις ακρίβειας και μαζικής παραγωγής των εμπορικών κυκλωμάτων ραδιοσυχνοτήτων και μικροκυμάτων:
| Βασικό χαρακτηριστικό |
Τεχνική Παράμετρος |
| Σταθερή διηλεκτρική σταθερά |
Dk = 3,48 @ 10 GHz / 23°C |
| Χαμηλός συντελεστής διάχυσης |
Df = 0,0039 @ 10 GHz |
| Εξαιρετική θερμική σταθερότητα Dk |
TCDK = 52 ppm/°C |
| Αποτελεσματική θερμική αγωγιμότητα |
Θερμική αγωγιμότητα = 0,7 W/MK |
| Εξαιρετικά χαμηλή απορρόφηση υγρασίας |
Απορρόφηση υγρασίας = 0,05% |
| Χαλκό-Matched CTE |
11 ppm/°C (άξονας X), 14 ppm/°C (άξονας Υ), 34 ppm/°C (άξονας Z) |
| Υψηλή θερμοκρασία μετάβασης γυαλιού |
Tg ≥ 280°C |
Βασικά πλεονεκτήματα απόδοσης του PCB WL-CT350
Το οργανικό πολυμερές κεραμικό υλικό υψηλής συχνότητας WL-CT350 ενσωματώνει κορυφαία απόδοση ραδιοσυχνοτήτων, απλοποιημένη δυνατότητα κατασκευής και μακροπρόθεσμη αξιοπιστία, προσφέροντας εξαιρετικά ολοκληρωμένα πλεονεκτήματα για την εμπορική μαζική παραγωγή PCB υψηλής συχνότητας:
Επεξεργασία συμβατή με FR4: Πλήρως συμβατή με τις συμβατικές διαδικασίες κατασκευής FR4, με απλούστερες ροές εργασιών επεξεργασίας σε σύγκριση με υλικά που βασίζονται σε PTFE και μειώνοντας αποτελεσματικά την πολυπλοκότητα κατασκευής και το λειτουργικό κόστος
Ανώτερη συνοχή παρτίδας: Υιοθετεί μια σταθεροποιημένη σύνθετη σύνθεση που παρέχει ομοιόμορφες διηλεκτρικές παραμέτρους και μηχανική απόδοση σε παρτίδες μαζικής παραγωγής
Εξαιρετική περιβαλλοντική σταθερότητα: Η εξαιρετικά χαμηλή απορρόφηση υγρασίας σε συνδυασμό με την ισχυρή θερμική αντίσταση διατηρεί σταθερή απόδοση κυκλώματος σε πολύπλοκα και σκληρά περιβάλλοντα εργασίας
Οικονομική αντικατάσταση εισαγωγής: Ταιριάζει με την απόδοση υψηλής συχνότητας των premium εισαγόμενων ελασμάτων σε χαμηλότερο κόστος, χρησιμεύοντας ως η βέλτιστη οικονομικά αποδοτική λύση για μεγάλης κλίμακας εμπορικές εφαρμογές ραδιοσυχνοτήτων
Βασικές προδιαγραφές κατασκευής PCB
| Στοιχείο παραμέτρου |
Ειδική Προδιαγραφή |
| Υλικό Βάσης |
WL-CT350, οργανικό πολυμερές, κεραμικό υαλοβάμβακα με επένδυση χαλκού |
| Καταμέτρηση επιπέδων |
2 στρώσεις (διπλής όψης άκαμπτη δομή PCB) |
| Διαστάσεις πίνακα |
56,8 mm × 78,09 mm, ανοχή διαστάσεων: ±0,15 mm (1 τεμάχιο) |
| Ελάχιστο ίχνος/Χώρος |
6/7 mils, υποστηρίζοντας συμπαγή και ακριβή δρομολόγηση κυκλώματος υψηλής συχνότητας |
| Ελάχιστο μέγεθος τρύπας |
0,3 mm, επιτρέποντας πυκνή και συμπαγή σχεδίαση διάταξης εξαρτημάτων |
| Μέσω Σχεδιασμού |
Μόνο δομή διαμπερούς οπής, χωρίς τυφλές οπές, |
| Τελειωμένο πάχος σανίδας |
Εξαιρετικά λεπτό προφίλ 0,2 mm |
| Βάρος τελικού χαλκού |
1 oz (1,4 mils) εξωτερικά στρώματα χαλκού |
| Μέσω πάχους επιμετάλλωσης |
Πάχος επιμετάλλωσης χαλκού 20μm |
| Φινίρισμα Επιφανείας |
Χρυσός εμβάπτισης |
| Μεταξοτυπία |
Επάνω στρώμα: μαύρη μεταξοτυπία. Κάτω στρώμα: χωρίς μεταξοτυπία |
| Μάσκα συγκόλλησης |
Χωρίς μάσκα συγκόλλησης τόσο στο επάνω όσο και στο κάτω στρώμα |
| Πρότυπο δοκιμής ποιότητας |
100% πλήρης ηλεκτρική δοκιμή που εφαρμόζεται πριν από την αποστολή |
Δομή στοίβαξης PCB 2 επιπέδων WL-CT350
| Ακολουθία στρωμάτων |
Προδιαγραφές Υλικού |
Πάχος |
| Εξωτερικό στρώμα 1 (επάνω) |
Αγώγιμο φύλλο χαλκού |
35μm |
| Διηλεκτρικό στρώμα πυρήνα |
WL-CT350 οργανικό πολυμερές κεραμικό σύνθετο υπόστρωμα |
0,102 χιλιοστά (4 χιλιοστά) |
| Εξωτερικό στρώμα 2 (κάτω) |
Αγώγιμο φύλλο χαλκού |
35μm |
Στατιστικά κυκλωμάτων και εξαρτημάτων PCB
| Στοιχείο παραμέτρου |
Ειδική Αξία |
| εξαρτήματα |
19 |
| Total Pads |
32 |
| Thru Hole Pads |
18 |
| Κορυφαία SMT Pads |
14 |
| Κάτω επιθέματα SMT |
0 |
| Vias |
11 |
| Δίχτυα |
2 |
Αποδεκτή μορφή έργου τέχνης:Οι πελάτες από τον κόσμο μπορούν να σχεδιάσουν τυπικά αρχεία Gerber RS-274-X για προσφορά και κατασκευή.
Πρότυπο ποιότητας:Όλα τα προσαρμοσμένα PCB κατασκευάζονται και ελέγχονται αυστηρά σύμφωνα με τα βιομηχανικά πρότυπα IPC-Class-2 για να διασφαλιστεί η σταθερή ποιότητα παρτίδας και η μακροπρόθεσμη λειτουργική αξιοπιστία.
Παγκόσμια υπηρεσία:Παρέχουμε παγκόσμια υποστήριξη προσφοράς, επαγγελματικές τεχνικές συμβουλές και υπηρεσίες παγκόσμιας αποστολής για όλες τις παραγγελίες PCB.
Τυπικά σενάρια εφαρμογής
- Κεραίες σταθμών βάσης και δορυφορικές κεραίες
- Ραντάρ αυτοκινήτων, αισθητήρες και συστήματα πλοήγησης
- Ενισχυτές ισχύος
- Δορυφορικές κεφαλές υψηλής συχνότητας
- Συσκευές και φίλτρα ραδιοσυχνοτήτων
- Κεραίες WIMAX και κατανεμημένες κεραίες
Συνοπτικά, το εξαιρετικά λεπτό άκαμπτο PCB 2 στρωμάτων WL-CT350 αξιοποιεί την προηγμένη τεχνολογία οργανικού πολυμερούς κεραμικού σύνθετου υλικού για να προσφέρει χαμηλές διηλεκτρικές απώλειες, σταθερούς θερμικούς διηλεκτρικούς συντελεστές, εξαιρετικά χαμηλή απορρόφηση υγρασίας και υψηλή απόδοση Tg. Διαθέτοντας επεξεργασία φιλική προς το FR4, θερμική διαστολή ταιριαστή με χαλκό και εξαιρετική απόδοση κόστους, αυτό το PCB υψηλής συχνότητας χρησιμεύει ως εναλλακτική λύση υψηλής ποιότητας στα εισαγόμενα υλικά, ιδανικό για επικοινωνίες σταθμών βάσης, δορυφορικό εξοπλισμό, ραντάρ αυτοκινήτων και μεγάλη γκάμα συσκευών ραδιοσυχνοτήτων και μικροκυμάτων.
