Πολυστρωματικός εύκαμπτος τυπωμένος πίνακας PCB κυκλωμάτων (FPC) πολυστρωματικός εύκαμπτος

Multilayer Flexible Printed Circuit (FPC) Multi-layer Flexible PCB Board
Multilayer Flexible Printed Circuit (FPC) Multi-layer Flexible PCB Board Multilayer Flexible Printed Circuit (FPC) Multi-layer Flexible PCB Board Multilayer Flexible Printed Circuit (FPC) Multi-layer Flexible PCB Board Multilayer Flexible Printed Circuit (FPC) Multi-layer Flexible PCB Board Multilayer Flexible Printed Circuit (FPC) Multi-layer Flexible PCB Board Multilayer Flexible Printed Circuit (FPC) Multi-layer Flexible PCB Board Multilayer Flexible Printed Circuit (FPC) Multi-layer Flexible PCB Board Multilayer Flexible Printed Circuit (FPC) Multi-layer Flexible PCB Board

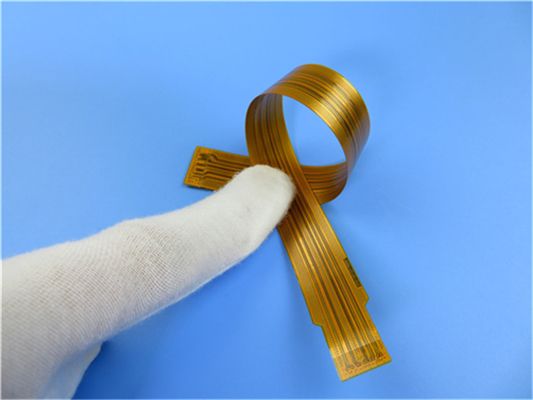

Μεγάλες Εικόνας :  Πολυστρωματικός εύκαμπτος τυπωμένος πίνακας PCB κυκλωμάτων (FPC) πολυστρωματικός εύκαμπτος

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: Bicheng
Πιστοποίηση: UL, ISO9001, IATF16949
Αριθμό μοντέλου: BIC-265.V1.0
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1pcs
Τιμή: USD9.99-99.99
Συσκευασία λεπτομέρειες: Κενό bags+Cartons
Χρόνος παράδοσης: 8-9 εργάσιμες ημέρες
Όροι πληρωμής: T/T
Δυνατότητα προσφοράς: 5000pcs το μήνα
Λεπτομερής Περιγραφή Προϊόντος
Υλικό βάσεων: Polyimide Αρίθμηση στρώματος: 4 στρώματα
Πάχος PCB: 0.3mm Μέγεθος PCB: 300.5X 25.5mm
Coverlay: Κίτρινος Silkscreen: Αριθ.
Βάρος χαλκού: 1oz Η επιφάνεια τελειώνει: Χρυσός βύθισης
Υψηλό φως:

25um ευκίνητο PCB 2 στρωμάτων

,

Υπολογιστής ταμπλετών ευκίνητο PCB 2 στρωμάτων

Πολυστρωματικός εύκαμπτος τυπωμένος πίνακας PCB κυκλωμάτων (FPC) πολυστρωματικός εύκαμπτος

(FPC είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)

Γενική περιγραφή

Αυτός ο τύπος εύκαμπτου κυκλώματος είναι δομή 4 στρώματος που στηρίζεται στο polyimide (pi) για την εφαρμογή του ασύρματου δρομολογητή, χαλκός 1oz κάθε στρώμα. Το φύλλο πλαστικού βάσεων είναι από Shengyi. Ντυμένος από το κίτρινο καλύπτοντας στρώμα, ο χρυσός βύθισης είναι καλυμμένος στα μαξιλάρια. Ένας συνδετήρας σχεδιάζεται και στις δύο άκρες. Έχει κατασκευάσει ανά ΕΠΙ 6012 κατηγορία 2 χρησιμοποιώντας τα παρεχόμενα στοιχεία Gerber.

Φύλλο παραμέτρου και στοιχείων

Μέγεθος του εύκαμπτου PCB 300.5X 25.5mm
Αριθμός στρωμάτων 4
Τύπος πινάκων Εύκαμπτα κυκλώματα
Πάχος πινάκων 0.30mm
Υλικό πινάκων Polyimide (pi) 25µm
Υλικός προμηθευτής πινάκων Shengyi
Αξία Tg του υλικού πινάκων 60
Πάχος $cu PTH 20µm
Εσωτερικό $cu Iayer thicknes 35 µm
Πάχος $cu επιφάνειας 35 µm
Χρώμα Coverlay Κίτρινος
Αριθμός Coverlay 2
Πάχος Coverlay 25 µm
Υλικό τονωτικών Αριθ.
Πάχος τονωτικών ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Τύπος μελανιού Silkscreen Αριθ.
Προμηθευτής Silkscreen ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Χρώμα Silkscreen ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Αριθμός Silkscreen ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Δοκιμή αποφλοίωσης Coverlay Κανένας peelable
Προσκόλληση μύθου 3M 90 καμία αποφλοίωση μετά από ελάχιστες 3 φορές τη δοκιμή
Η επιφάνεια τελειώνει Χρυσός βύθισης
Πάχος του νικελίου/του χρυσού Au: 0.03µm (λεπτό) Νι 24µm
RoHS που απαιτείται Ναι
Famability 94-V0
Δοκιμή θερμικού κλονισμού Πέρασμα, -25℃±125℃, 1000 κύκλοι.
Θερμική πίεση Πέρασμα, 300±5℃, 10 δευτερόλεπτα, 3 κύκλοι. Καμία απελασματοποίηση, καμία δημιουργία φουσκαλών.
Λειτουργία 100% ηλεκτρική δοκιμή περασμάτων
Εργασία Συμμόρφωση με ΕΠΙ-α-600H & ΕΠΙ-6013C την κατηγορία 2

Πολυστρωματικός εύκαμπτος τυπωμένος πίνακας PCB κυκλωμάτων (FPC) πολυστρωματικός εύκαμπτος 0

Χαρακτηριστικά γνωρίσματα και οφέλη

Άριστη ευελιξία

Μείωση του όγκου

Μείωση βάρους

Συνέπεια της συνέλευσης

Αυξανόμενη αξιοπιστία

Υλικό optionality

Χαμηλότερο κόστος

Συνοχή της επεξεργασίας

Διαφοροποιημένη μέθοδος ναυτιλίας

Το σχέδιο εφαρμοσμένης μηχανικής αποτρέπει τα προβλήματα από την εμφάνιση στην προπαραγωγή.

Εφαρμογές

Λέιζερ επικεφαλής FPC, ελεγκτής ιατρικού εξοπλισμού, μαλακός πίνακας κεραιών ταμπλετών

Πολυστρωματικά εύκαμπτα κυκλώματα

Ως επί το πλείστον, η κατασκευή των πολυστρωματικών εύκαμπτων κυκλωμάτων είναι βασισμένη στις διαδικασίες του ενιαίου πλαισιωμένου εύκαμπτου PCB και πλαισιωμένου του διπλάσιο εύκαμπτου PCB PTH. Και οι δύο τύποι εξελίσσονται από το συμβατικό τα double-sided εύκαμπτα κυκλώματα που συνδέονται από κοινού. Για διάφορους λόγους, δεν συστήνεται να συνδυαστούν πάρα πολλά εύκαμπτα κυκλώματα σε ένα πολυστρωματικό εύκαμπτο κύκλωμα.

Υλικά και πάχη πολυστρωματικού FPC

Είναι κοινή πρακτική να χρησιμοποιηθούν τα υλικά που απαριθμούνται κατωτέρω.

Διηλεκτρικά υποστρώματα

(2 mil) το polyimide 50 µm λόγω της υψηλότερης σταθερότητας και του ευκολότερου χειρισμού του σύγκρινε με (1 mil) το polyimide 25 µm.

Φύλλο αλουμινίου χαλκού

(1 oz.) φύλλο αλουμινίου χαλκού 35 µm, υπό τον όρο ότι αυτό το πάχος είναι συμβατό με τις τρέχουσες απαιτήσεις μεταφοράς του τελειωμένου κυκλώματος.

Covercoat

(1 mil) polyimide 25 µm για ένα (1,4 mil) παχύ φύλλο αλουμινίου χαλκού 35 µm, δεδομένου ότι εξασφαλίζει μια καλύτερη ενθυλάκωση των αγωγών από ένα (2 mil) polyimide 50 µm.

(1 mil) ακρυλική κόλλα 25 µm για την επίτευξη μιας καλής ενθυλάκωσης και μιας ελασματοποίησης χαμηλής ροής. Πάρα πολλή ακρυλική κόλλα οδηγεί στα προβλήματα αξιοπιστίας, π.χ. ρωγμές βαρελιών, ρωγμές φύλλων αλουμινίου, και ένα πάρα πολύ βαθύ etchback.

Εξωτερικά στρώματα

Στα εξωτερικά στρώματα δεν πρέπει να παρασχεθούν οποιαδήποτε στοιχεία κυκλώματος (αγωγοί) στη συνδέοντας πλευρά λόγω του κινδύνου παγίδευσης αέρα στη διεπαφή.

Συνδέοντας υλικά

Κατά τη χρησιμοποίηση τα εύκαμπτα κυκλώματα ως εσωτερικά στρώματα, τα κυκλώματα και τα άκαμπτα μέρη συνδέονται μαζί με τη βοήθεια των κολλών φύλλων.

Διαδικασίες

Ένα απλουστευμένο διάγραμμα ροής παρουσιάζεται κατωτέρω.

Πολυστρωματικός εύκαμπτος τυπωμένος πίνακας PCB κυκλωμάτων (FPC) πολυστρωματικός εύκαμπτος 1

Περισσότερες επιδείξεις πολυστρωματικού FPC

Πολυστρωματικός εύκαμπτος τυπωμένος πίνακας PCB κυκλωμάτων (FPC) πολυστρωματικός εύκαμπτος 2

Πολυστρωματικός εύκαμπτος τυπωμένος πίνακας PCB κυκλωμάτων (FPC) πολυστρωματικός εύκαμπτος 3
