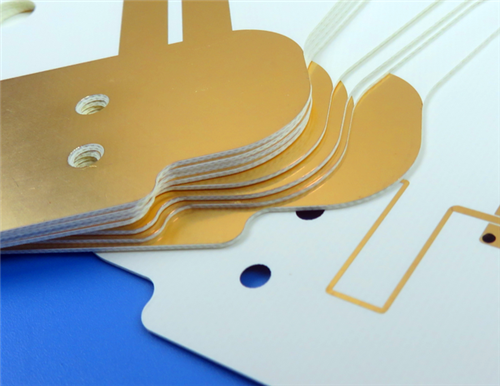

Αυτό είναι ένα εξατομικευμένο 2 στρώματα άκαμπτοΠυρηνικές συσκευέςκατασκευασμένο με διηλεκτρικό υπόστρωμα υψηλών επιδόσεων Wangling TF300, σχεδιασμένο για κυκλώματα μικροκυμάτων και χιλιοστών κυμάτων υψηλής σταθερότητας και μικροσκοπικά συστήματα κερατοειδών.Η επιφάνεια είναι τελειωμένη με χρυσό βύθισης.Χωρίς μάσκα συγκόλλησης ή με μεταξοπλέκτη που εφαρμόζεται είτε στην άνω είτε στην κάτω επιφάνεια.
Προδιαγραφές PCB
| Παράμετρος |
Προδιαγραφές |
| Βασικό υλικό |
Υλικό διηλεκτρικού υψηλής συχνότητας TF300 |
| Αριθμός στρωμάτων |
2 στρώματα άκαμπτο PCB |
| Διάμετροι του πίνακα |
70 mm × 49 mm (1 κομμάτι), ανοχή διαστάσεων: ±0,15 mm |
| Ελάχιστο ίχνος / χώρος |
5 ml / 5 ml |
| Ελάχιστο μέγεθος μηχανικής τρύπας |
0.3mm |
| Μέσω τύπου |
Δεν υιοθετούνται τυφλοί διάδρομοι· χρησιμοποιούνται μόνο διάδρομοι με τρύπα |
| Δάχος τελικής σανίδας |
0.7mm |
| Εξωτερικό στρώμα Τελειωμένο βάρος χαλκού |
1 ουγκιά (1.4 ml) |
| Μέσα από πάχος επικάλυψης |
20 μm |
| Τελεία επιφάνειας |
Χρυσός βύθισης |
| Διάφραξη μεταξοειδούς |
Χωρίς επίδειξη από πάνω και από κάτω |
| Σκάφος μάσκας συγκόλλησης |
Χωρίς μάσκα συγκόλλησης από πάνω και από κάτω |
| Έλεγχος ποιότητας |
100% ηλεκτρική δοκιμή πριν από την αποστολή |
Δομή συσσώρευσης στρωμάτων PCB
| Όνομα στρώματος |
Προδιαγραφές |
| Τάξη χαλκού 1 (άνω στρώση) |
35μm πάχος τελικού χαλκού |
| Διηλεκτρικός πυρήνας |
Υλικό υψηλής συχνότητας Wangling TF300, πάχος 0,635mm (25mil) |
| Διάταξη χαλκού 2 (κάτω στρώμα) |
35μm πάχος τελικού χαλκού |
Τέχνη & Πρότυπα Ποιότητας
Μορφή σχεδίου: Κατασκευάζεται με βάση τα τυποποιημένα αρχεία Gerber RS-274-X, το τυποποιημένο μορφότυπο της βιομηχανίας που εξασφαλίζει υψηλής ακρίβειας διαμόρφωση και πλήρη συμβατότητα παραγωγής.
Πρότυπο ποιότητας: Κατασκευάζεται και επιθεωρείται σύμφωνα με τις προδιαγραφές αξιοπιστίας IPC-Class-2, ικανοποιώντας τις γενικές απαιτήσεις εμπορικής και βιομηχανικής ποιότητας.
Καλύψη εφοδιασμού: Διαθέσιμο για αποστολή σε όλο τον κόσμο με τυποποιημένη παραγωγή και πλήρη έλεγχο ποιότητας, υποστηρίζοντας σταθερή παγκόσμια παράδοση.
Πληροφοριακή επισκόπηση της σειράς Wangling TF

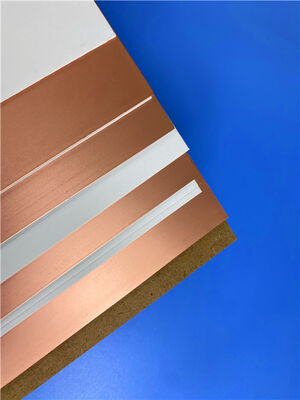

Τα υποστρώματα της σειράς TF Wangling είναι υψηλής απόδοσης διηλεκτρικά υλικά υψηλής συχνότητας που αποτελούνται από ρητίνη PTFE και κεραμικό γεμιστήρα, με δομή χωρίς γυαλί ίνες.Η διηλεκτρική σταθερά μπορεί να ρυθμιστεί με ακρίβεια ρυθμίζοντας την αναλογία κεραμικού προς PTFE- Κατασκευάζονται με ιδιόκτητες διαδικασίες, τα υλικά της σειράς TF προσφέρουν εξαιρετικές επιδόσεις μικροκυμάτων, ανώτερη θερμική σταθερότητα και μακροχρόνια αξιοπιστία,καθιστώντας τους ιδανικούς για υψηλής ακρίβειας υψηλής συχνότητας PCB σχεδιασμούς.
Βασικά χαρακτηριστικά απόδοσης υλικού
Εναρμόσιμη και σταθερή διηλεκτρική απόδοση
Το TF300 διαθέτει σταθερό, ρυθμιζόμενο DK 3,0 ̊16 με πολλαπλές τυποποιημένες επιλογές και εξαιρετικά χαμηλή διαλεκτρική απώλεια, ικανοποιώντας τέλεια τις απαιτήσεις κατασκευής κυκλωμάτων μικροκυμάτων και χιλιοστών κυμάτων.
Σταθερότητα σε μεγάλη θερμοκρασία
Επιτρέπει συνεχή σταθερή λειτουργία σε θερμοκρασία -80 °C έως +200 °C, παρέχοντας εξαιρετική θερμική προσαρμοστικότητα σε σκληρά αεροδιαστημικά και βιομηχανικά περιβάλλοντα.
Προσαρμόσιμο πάχος και υψηλή επεξεργασιμότητα
Το υλικό αυτό υποστηρίζει προσαρμοσμένο πάχος που κυμαίνεται από 0,635 mm έως 2,5 mm και είναι πλήρως συμβατό με τις τυποποιημένες διαδικασίες κατασκευής θερμοπλαστικών PCB για υψηλή απόδοση παραγωγής.
Αξιόπιστη προσαρμοστικότητα στο περιβάλλον
Με εξαιρετική αντοχή στη ραδιενέργεια και εξαιρετικά χαμηλές ιδιότητες εκπομπής αερίων, διατηρεί σταθερές ηλεκτρικές και μηχανικές επιδόσεις σε σενάρια εργασίας εξαιρετικής υψηλής αξιοπιστίας.
TF300 Τυπικές ιδιότητες υλικού
| Διορθωτική σταθερά (DK) |
3.0±0.06 @10 GHz |
| Συντελεστής διάσπασης (DF) |
0.001 @10 GHz |
| Θερμικός συντελεστής της διηλεκτρικής σταθεράς (TCDK) |
-60 ppm/°C (-55°C~150°C) |
| Δυνατότητα απολέπισης (1 ουγκιά χαλκό) |
> 0,6 N/mm |
| Συντελεστής θερμικής διαστολής (CTE) |
Άξονας X/Y: 60 ppm/°C· Άξονας Z: 80 ppm/°C |
| Απορρόφηση νερού |
≤ 0,05% (20 ± 2 °C, 24 ώρες) |
| Σφιχτότητα |
2.41 g/cm3 |
| Θερμική αγωγιμότητα |
0.3 W/m·K |
| Εφαρμόσιμο χαλκό |
Τυπικό ηλεκτρολυτικό χαλκό φύλλο: 0.5oz, 1oz |
Τυπικά σενάρια εφαρμογής
Εργαλεία αεροδιαστημικού τομέα, διαστημικά συστήματα, αεροσκάφη και ηλεκτρονικός εξοπλισμός καμπίνας
Συστήματα μικροκυμάτων, κεραίες υψηλής συχνότητας και συσκευές κεραίας ευαισθησίας φάσης
Ραδικά πρώιμης προειδοποίησης, αερομεταφερόμενα ραντάρ και μονάδες επεξεργασίας σήματος ραντάρ
Άντενες φάσης και συστήματα δικτύων διαμόρφωσης δέσμης
Εξοπλισμός δορυφορικής επικοινωνίας και πλοήγησης
Μονούλες ενισχυτών ισχύος υψηλής συχνότητας
