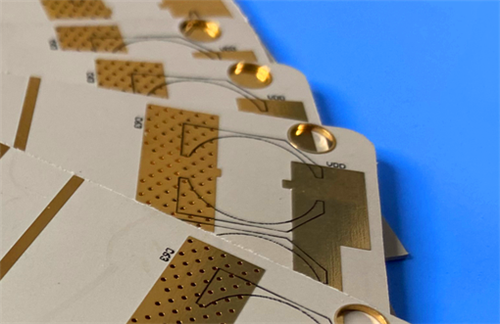

Αυτό το προσαρμοσμένο 2 στρώματα άκαμπτο PCB υψηλής συχνότητας κατασκευάζεται με θερμοστεγαστικό διηλεκτρικό υπόστρωμα Wangling WL-CT300, σχεδιασμένο για υψηλής αξιοπιστίας εφαρμογές συστημάτων ραδιοκυμάτων, μικροκυμάτων και κεραυνών.Η επιφάνεια του πίνακα είναι καθαρά χρυσαφιδωμένη, με μαύρη μεταξοειδή εκτύπωση στο επάνω στρώμα, χωρίς μεταξοειδή εκτύπωση στο κάτω στρώμα, και κατασκευάζεται χωρίς διπλής όψης μάσκα συγκόλλησης.
Προδιαγραφές PCB
| Παράμετρος |
Προδιαγραφές |
| Βασικό υλικό |
Υλικό διηλεκτρικό υψηλής συχνότητας WL-CT300 με θερμοεπιμόρφωση |
| Αριθμός στρωμάτων |
2 στρώματα άκαμπτο PCB |
| Διάμετροι του πίνακα |
660,04 mm × 43,18 mm (1 κομμάτι), ανοχή διαστάσεων: ±0,15 mm |
| Ελάχιστο ίχνος / χώρος |
4 ml / 5 ml |
| Ελάχιστο μέγεθος μηχανικής τρύπας |
0.25mm |
| Μέσω τύπου |
Δεν υιοθετούνται τυφλοί διάδρομοι· χρησιμοποιούνται μόνο διάδρομοι με τρύπα |
| Δάχος τελικής σανίδας |
0.25mm |
| Εξωτερικό στρώμα Τελειωμένο βάρος χαλκού |
1 ουγκιά (1.4 ml) |
| Μέσα από πάχος επικάλυψης |
20 μm |
| Τελεία επιφάνειας |
Καθαρό Χρυσό |
| Διάφραξη μεταξοειδούς |
Μαύρη μεταξοειδής επιφάνεια στην επάνω επιφάνεια· καμία μεταξοειδής επιφάνεια στην κάτω επιφάνεια |
| Σκάφος μάσκας συγκόλλησης |
Χωρίς μάσκα συγκόλλησης από πάνω και από κάτω |
| Έλεγχος ποιότητας |
100% πλήρης δοκιμή ηλεκτρικής συνέχειας και μόνωσης πριν από την αποστολή |
Δομή συσσώρευσης στρωμάτων PCB
| Όνομα στρώματος |
Προδιαγραφές |
| Τάξη χαλκού 1 (άνω στρώση) |
35μm πάχος τελικού χαλκού |
| Διηλεκτρικός πυρήνας |
Υλικό υψηλής συχνότητας Wangling WL-CT300, πάχος 0,127 mm (5mil) |
| Διάταξη χαλκού 2 (κάτω στρώμα) |
35μm πάχος τελικού χαλκού |
Τέχνη & Πρότυπα Ποιότητας
Φόρμα εικόνας: παρέχονται έτοιμα για παραγωγή δεδομένα Gerber RS-274-X, το οποίο είναι το παγκόσμιο πρότυπο της βιομηχανίας για τη διασφάλιση ακριβών σχεδίων κυκλωμάτων και πλήρους συμβατότητας κατασκευής.
Πρότυπο ποιότητας: Κατασκευάζεται και επιθεωρείται σύμφωνα με τα κριτήρια αξιοπιστίας IPC-Class-2, ικανοποιώντας τις τυποποιημένες απαιτήσεις εμπορικών και βιομηχανικών ηλεκτρονικών εφαρμογών.
Καλύπτωση προμηθειών: διευκολύνει την παγκόσμια ναυτιλία για την κάλυψη των απαιτήσεων του έργου.

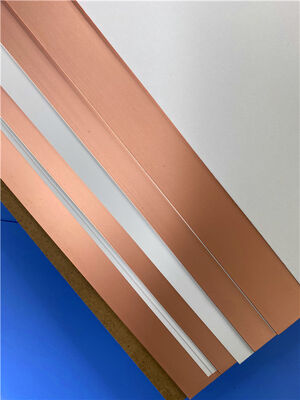

Επισκόπηση υλικού Wangling WL-CT300
Το Wangling WL-CT300 είναι ένα θερμοανθεκτικό επικάλυμμα χαλκού υψηλών επιδόσεων, προσαρμοσμένο για εφαρμογές υψηλής συχνότητας.Σύνθετο κεραμικό γέμισμα και ενισχυτική ύλη από ίνες γυαλιού, παρέχοντας εξαιρετικές διηλεκτρικές ιδιότητες χαμηλής απώλειας για την κάλυψη των αυστηρών απαιτήσεων σχεδιασμού κυκλωμάτων υψηλής συχνότητας.
Διαφορετικά από τα συμβατικά υποστρώματα PTFE, το WL-CT300 υποστηρίζει τυποποιημένες διαδικασίες κατασκευής FR4, προσφέροντας απλούστερη επεξεργασία, υψηλότερη συνέπεια παραγωγής και καλύτερη αποδοτικότητα κόστους.Υπηρετεί ως εναλλακτική λύση υψηλών επιδόσεων σε σχέση με τα εισαγόμενα ισοδύναμα υλικά υψηλής συχνότητας.
Ο συνεργικός συνδυασμός ρητίνης υδρογονανθράκων και σύνθετης κεραμικής επιτρέπει σταθερή διηλεκτρική σταθερά και άγγιξη απώλειας,χαμηλός συντελεστής θερμικής διαστολής και εξαιρετική αντοχή σε υψηλές θερμοκρασίεςΜε θερμοκρασία μετάβασης γυαλιού (Tg) άνω των 280°C, το υλικό αυτό διατηρεί ανώτερη δομική και ηλεκτρική σταθερότητα για σενάρια υψηλής αξιοπιστίας υψηλής συχνότητας.
Βασικά χαρακτηριστικά απόδοσης υλικού
Σταθερές διηλεκτρικές ιδιότητες χαμηλής απώλειας: χαρακτηριστικά σταθερής εξαιρετικά χαμηλής απώλειας υψηλής συχνότητας (DK=3.00, DF=0,0025 @10GHz/23°C) για να εξασφαλιστεί σταθερή και ακριβής μετάδοση σήματος υψηλής συχνότητας.
Εξαιρετική θερμική σταθερότητα: Το χαμηλό TCDK, η υψηλή θερμική αγωγιμότητα και το εξαιρετικά υψηλό Tg παρέχουν εξαιρετική θερμική σταθερότητα και ικανότητα διάσπασης θερμότητας υπό μεταβλητές θερμοκρασίες.
Υψηλή μηχανική και δομική σταθερότητα: Η καλή αντιστοιχία CTE με χαλκό μειώνει τη θερμική πίεση, ενισχύοντας τη δομική σταθερότητα και την αξιοπιστία για χρήση υψηλής πυκνότητας και υψηλής θερμοκρασίας.
Ανώτερη προσαρμοστικότητα στο περιβάλλον: Η χαμηλή απορρόφηση υγρασίας εγγυάται σταθερή ηλεκτρική και μηχανική απόδοση, προσαρμοζόμενη σε μακροχρόνια εξωτερικά και βιομηχανικά περίπλοκα περιβάλλοντα.
WL-CT300 Ιδιότητες υλικού
| Διορθωτική σταθερά (DK) |
3.00 @ 10 GHz/23°C |
| Συντελεστής διάσπασης (DF) |
0.0025 @10GHz |
| Θερμικός συντελεστής της διηλεκτρικής σταθεράς (TCDK) |
27 ppm/°C |
| Θερμική αγωγιμότητα |
0.41 W/m·K |
| Συντελεστής θερμικής διαστολής (CTE) |
Άξονας Χ: 15 ppm/°C· άξονας Y: 14 ppm/°C· άξονας Ζ: 31 ppm/°C |
| Απορρόφηση υγρασίας |
0.15% |
| Θερμοκρασία μετάβασης του γυαλιού (Tg) |
> 280°C |
| Εφαρμόσιμο χαλκό |
Τυπικό ηλεκτρολυτικό χαλκό φύλλο: 0.5oz, 1oz |
Τυπικά σενάρια εφαρμογής
Με εξαιρετικά χαμηλές απώλειες υψηλής συχνότητας, εξαιρετική θερμική σταθερότητα, αξιόπιστες μηχανικές επιδόσεις και κατασκευαστική ικανότητα συμβατή με FR4,Τα PCB WL-CT300 εφαρμόζονται ευρέως σε ραδιοσυχνότητες υψηλής ακρίβειας, συστήματα μικροκυμάτων και κεραίες, που καλύπτουν τους ακόλουθους τομείς:
- Άντενες σταθμών βάσης και κεραίες δορυφορικής επικοινωνίας
- Ράδα, αισθητήρες και συστήματα πλοήγησης για οχήματα
- Μονούλες ενισχυτών ισχύος υψηλής συχνότητας
- Εξοπλισμός δορυφορικής υψηλής συχνότητας (LNB)
- Συσκευές ραδιοσυχνοτήτων, φίλτρα μικροκυμάτων και διπλέξερ
- Άντενες WIMAX και συστήματα κατανεμημένων κερατών (DAS)
