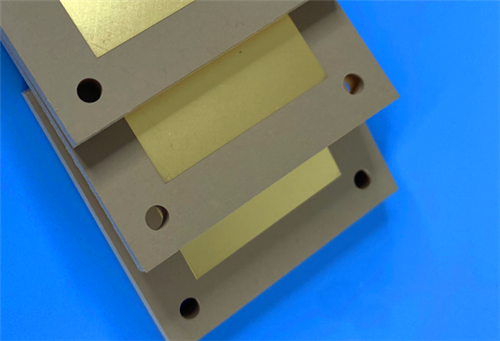

Διπλής όψης PCB TP440 σε υποστρώμα 0,5 mm με χρυσό βύθισης

Αυτό είναι ένα προσαρμοσμένο 2 στρώματα άκαμπτο υψηλής συχνότητας PCB κατασκευασμένο με το θερμοπλαστικό διαλεκτρικό υλικό Wangling TP440, σχεδιασμένο για υψηλής σταθερότητας ραδιοσυχνοτήτων και μικροσκοπικές εφαρμογές κεραίας.Υιοθετεί καταδύσεις χρυσό επιφάνεια φινίρισμα χωρίς μάσκα συγκόλλησης και silkscreen και στις δύο πλευρές.

Προδιαγραφές PCB

Δομή συσσώρευσης στρωμάτων PCB

Τέχνη & Πρότυπα Ποιότητας

Τύπος σχεδίου: υιοθετεί το πρότυπο Gerber RS-274-X, το παγκόσμιο βιομηχανικό πρότυπο για την κατασκευή PCB.

Πρότυπο συμμόρφωσης ποιότητας: πλήρως συμβατό με το πρότυπο βιομηχανικής αξιοπιστίας IPC-Class-2, την κύρια προδιαγραφή για τα εμπορικά και βιομηχανικά ηλεκτρονικά προϊόντα.

Διαθεσιμότητα προμηθειών: Υποστηρίζει την παγκόσμια παράδοση και την επαγγελματική τεχνική υπηρεσία μετά την πώληση σε όλο τον κόσμο.μπορεί να παραδίδει σταθερά προϊόντα PCB υψηλής συχνότητας TP440 σε πελάτες σε διάφορες περιοχές.

Πληροφορία για το υλικό του Wangling TP440

Η σειρά Wangling TP είναι ένα αποκλειστικό στον κλάδο θερμοπλαστικό διηλεκτρικό υλικό υψηλής συχνότητας.Τα στρώματα τύπου TP υιοθετούν σύνθετη δομή από κεραμική σκόνη και ρητίνη πολυφαινυλενοξειδίου (PPO)Η σταθερή διηλεκτρική μπορεί να ρυθμιστεί με ακρίβεια και ευελιξία με τροποποίηση της αναλογίας ανάμειξης κεραμικού γεμιστήρα και ρητίνης PPO.Με εξειδικευμένη τεχνολογία παραγωγής, το υλικό αυτό παρέχει εξαιρετικές διηλεκτρικές επιδόσεις υψηλής συχνότητας και μακροχρόνια αξιοπιστία.

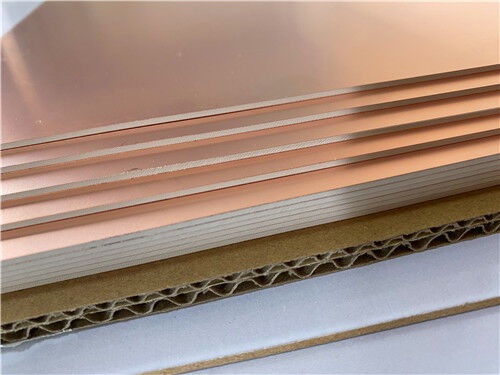

Ορισμός ταξινόμησης υλικού: Το TP αναφέρεται σε απαλό διηλεκτρικό υπόστρωμα χωρίς επικάλυψη χαλκού. Το TP-1 αντιπροσωπεύει μονόπλευρο υλικό επικάλυψης χαλκού. Το TP-2 αντιπροσωπεύει διπλόπλευρο υλικό επικάλυψης χαλκού.Το υπόστρωμα που χρησιμοποιείται σε αυτό το PCB είναι διπλής όψης υλικό TP440, επικαλυμμένο με χαλκό, το οποίο είναι ένα ώριμο και κύριο μοντέλο της WanglingΗ σειρά TPυποστρώματα υψηλής συχνότητας.

Βασικά χαρακτηριστικά απόδοσης υλικού

Εναρμόσιμη και σταθερή διηλεκτρική απόδοση

Το TP440 διαθέτει ρυθμιζόμενο DK (3.0 ̇25) με προαιρετικές τυποποιημένες τιμές.κατάλληλο για κυκλώματα μικροκυμάτων υψηλής συχνότητας.

Αντοχή σε μεγάλες θερμοκρασίες

Εξασφαλίζει σταθερή μακροχρόνια λειτουργία σε θερμοκρασία -100 °C έως +150 °C με ανώτερη αντοχή σε χαμηλές θερμοκρασίες.

Ευέλικτη προσαρμογή και ανώτερη μηχανική ικανότητα

Το υλικό υποστηρίζει προσαρμοσμένο πάχος που ξεκινάει από 0,5 mm. Παρέχει καλύτερη προσκόλληση χαλκού από τα κεραμικά υποστρώματα και επιτρέπει διάφορες διαδικασίες μηχανικής, συμπεριλαμβανομένης της τρύπανσης, της επεξεργασίας, της επεξεργασίας, της επεξεργασίας, της επεξεργασίας, της επεξεργασίας, της επεξεργασίας, της επεξεργασίας και της επεξεργασίας.Στρίψιμο και χαρακτική.

Εξαιρετική προσαρμοστικότητα στο περιβάλλον

Διαθέτει εξαιρετική αντοχή στη ραδιενέργεια και χαμηλή εκπομπή αερίων, παρέχοντας σταθερή απόδοση για σκληρά και υψηλής αξιοπιστίας σενάρια όπως αεροδιαστημικά και συστήματα όπλων.

Τυπικά σενάρια εφαρμογής

Επωφελούμενη από σταθερές υψηλής συχνότητας επιδόσεις, ευρεία προσαρμοστικότητα σε θερμοκρασίες, συμβατότητα μικροποίησης και εξαιρετική μηχανική ικανότητα,το εν λόγω PCB TP440 είναι ευρέως εφαρμοστέο σε μικροσκοπικές κεραίες υψηλής ακρίβειας και ειδικά πεδία μετάδοσης σήματος ραδιοσυχνοτήτων, συμπεριλαμβανομένων:

- Συστήματα κεραίας GPS

- Εξοπλισμός κεραίας πλοήγησης Beidou

-Μονούλες σήματος μικροκυμάτων για πυραύλους

-Συστήματα επαγωγής ασφαλείας

-Πολλές μικροσκοπικές κεραίες υψηλής συχνότητας
