Διπλής στρώσης TF440 PCB 0.7mm Εξαιρετικά χαμηλής απώλειας επιχρύσωση

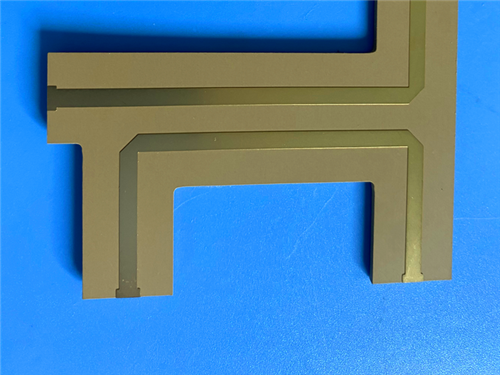

Αυτό το προσαρμοσμένο άκαμπτο PCB 2 στρωμάτων κατασκευάζεται με κεραμικό υπόστρωμα PTFE χωρίς γυαλί TF440, κατασκευασμένο για λειτουργία κυκλώματος μικροκυμάτων και χιλιοστών κυμάτων υψηλής αξιοπιστίας.7 mm τελικό πάχος και 45 mm × 66.04mm διάμετρος πλάκας με ανοχή ±0.15mm, αυτή η πλακέτα υιοθετεί μια πλήρη γυμνή στοίβα χαλκού με καταδύσεις χρυσού επιφάνειας, χωρίς μάσκα συγκόλλησης και μεταξοειδής σε κάθε πλευρά,για την εξάλειψη των παρεμβολών της επικάλυψης για τη μετάδοση σήματος υψηλής συχνότητας. Μοναδικά γεμάτα χαλκό σωληνάρια εφαρμόζονται σε καθορισμένες πλακέτες IC για την ενίσχυση της δομικής σταθερότητας και της ηλεκτρικής απόδοσης.η πλακέτα χρησιμοποιεί καθαρή διάτρητη δομή χωρίς τυφλή διάφραξηΌλες οι μονάδες υποβάλλονται σε 100% ηλεκτρική δοκιμή πριν από την αποστολή και συμμορφώνονται με τα πρότυπα IPC-Class-2, υποστηρίζοντας την αξιόπιστη ανάπτυξη για αεροδιαστημικά, δορυφορικά και ραδιοφωνικά συστήματα εμπρός σε όλο τον κόσμο.

Προδιαγραφές PCB

Αυτό το υψηλής συχνότητας PCB TF440 διαθέτει απλοποιημένη διάταξη τρύπας βελτιστοποιημένη για καθαρή μετάδοση σήματος μικροκυμάτων.Η γυμνή κατασκευή χαλκού αφαιρεί τα επιπλέον διηλεκτρικά στρώματα στην επιφάνεια της σανίδας, ενώ ο στοχευμένος χαλκός μέσω της πλήρωσης ενισχύει τη συνδεσιμότητα των πλακών IC, παρέχοντας σταθερή απόδοση για σχεδιασμό κυκλωμάτων υψηλής ακρίβειας RF.

Δομή συσσωρευτών PCB

Η διπλάσιοι συμμετρική στοίβαξη αποτελείται από διπλά στρώματα χαλκού 35μm και έναν πυρήνα PTFE κεραμικού 0,635mm (25mil) TF440.Η κεντρική δομή χωρίς γυαλί εξαλείφει την στρέβλωση του σήματος που προκαλείται από υφαντική ίνα, διατηρώντας σταθερές διηλεκτρικές επιδόσεις σε συνθήκες λειτουργίας υψηλής συχνότητας.

Στατιστικές PCB

Αυτό το πρωτότυπο PCB υψηλής συχνότητας ενσωματώνει 60 συστατικά με ορθολογικό πάτωμα και μέσω διανομής, προσαρμοσμένα για συμπαγές σχεδιασμό RF front-end και κυκλώματος μικροκυμάτων.

TF440 Επισκόπηση του υλικού

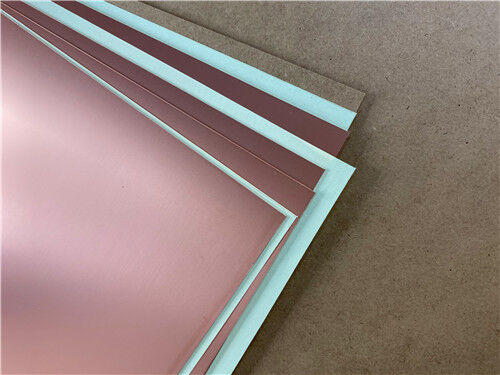

Τα υποστρώματα της σειράς TF είναι υλικά υψηλών επιδόσεων χωρίς γυαλί που έχουν συνταχθεί με ρητίνη PTFE και ακριβή κεραμικά συμπληρώματα.το υλικό αποφεύγει τα κοινά προβλήματα παρεμβολών σήματος που παρατηρούνται στα παραδοσιακά υαλο ενισχυμένα υαλοπλαστικά υψηλής συχνότηταςΜε τη ρύθμιση της αναλογίας των κεραμικών και των συστατικών PTFE, η διηλεκτρική σταθερά μπορεί να ελεγχθεί με ακρίβεια για να ικανοποιήσει τις στοχευμένες απαιτήσεις σχεδιασμού υψηλής συχνότητας.Κατασκευασμένα με ειδικές τεχνικές επεξεργασίας θερμοπλαστικών, τα υλικά της σειράς TF προσφέρουν σταθερές επιδόσεις μικροκυμάτων και μακροπρόθεσμη λειτουργική αξιοπιστία.Το TF-1 σημαίνει μονόπλευρη επένδυση χαλκού, και το TF-2 αναφέρεται σε αμφίδρομο επικάλυμμα χαλκού.

Πλεονεκτήματα απόδοσης προϊόντος

Το υπόστρωμα TF440 παρέχει μοναδικά τεχνικά πλεονεκτήματα για την ανάπτυξη κυκλωμάτων ραδιοσυχνοτήτων υψηλής αξιοπιστίας και μικροκυμάτων, λύνοντας τυπικά προβλήματα αστάθειας των συνηθισμένων πλακών υψηλής συχνότητας:

Ο εξαιρετικά χαμηλός συντελεστής διάσπασης 0,001 στα 10GHz ελαχιστοποιεί την εξασθένιση του σήματος, υποστηρίζοντας τη μετάδοση υψηλής απόδοσης για κυκλώματα μικροκυμάτων και χιλιοστών κυμάτων.

Η δομή χωρίς γυαλί εξαλείφει την επίδραση υαλοπλαστικής, εξασφαλίζοντας ομοιόμορφη διηλεκτρική απόδοση και σταθερή σταθερότητα φάσης σήματος.

Η σταθερή τιμή Dk και ο χαμηλός θερμικός συντελεστής μειώνουν τη μετατόπιση συχνότητας υπό τις αλλαγές θερμοκρασίας, ιδανικά για τις κεραίες ακριβείας και τις μονάδες LNA.

Το ευρύ εύρος λειτουργίας θερμοκρασίας από -80 °C έως +200 °C βελτιώνει την προσαρμοστικότητα του περιβάλλοντος για τον αεροδιαστημικό και τον εξωτερικό εξοπλισμό ραδιοσυχνοτήτων.

Η χαμηλή απορρόφηση νερού, η αντοχή στην ακτινοβολία και οι χαμηλές ιδιότητες εκπομπής αερίων πληρούν αυστηρά πρότυπα αξιοπιστίας για εφαρμογές στο διάστημα και την αεροπορία.

Η θερμοπλαστική επεξεργασιμότητα απλοποιεί τις διαδικασίες κατασκευής, εξασφαλίζοντας σταθερή ποιότητα τόσο για την επαλήθευση πρωτοτύπων όσο και για την παραγωγή μικρών παρτίδων.

Τα ειδικά γεμάτα χαλκό σωληνάρια στα πλαίσια IC βελτιώνουν τη θερμική αγωγιμότητα και τη δομική σταθερότητα, βελτιώνοντας την αντοχή των κυκλωμάτων υψηλής ισχύος.

Τυπικές εφαρμογές

Με βάση τις εξαιρετικά χαμηλές απώλειες, την ευρεία ανοχή θερμοκρασιών και την αξιοπιστία αεροδιαστημικού επιπέδου, αυτό το TF440 2 στρώσεων PCB εξυπηρετεί σενάρια υψηλής ακρίβειας και υψηλής σταθερότητας συστημάτων ραδιοσυχνοτήτων:

• Συστήματα κυκλωμάτων μικροκυμάτων και χιλιοστών κυμάτων
• Εξοπλισμός αεροδιαστημικής, διαστημικής επικοινωνίας και επικοινωνίας καμπίνας
• Άντενες φάσης και συστήματα αντενών ευαίσθητων σε φάση
• Μονάδες RF και ενισχυτές χαμηλού θορύβου (LNA)
• Συστήματα δορυφορικής επικοινωνίας υψηλής σταθερότητας
• Υψηλής αξιοπιστίας παθητικά συστατικά ραδιοκυμάτων

Συμπεράσματα

Αυτό το προσαρμοσμένο PCB TF440 παρέχει εξαιρετικά χαμηλή απώλεια και υψηλή σταθερότητα για έργα μικροκυμάτων, χιλιοστών κυμάτων και αεροδιαστημικών RF.Το μη γυάλινο κεραμικό υπόστρωμα PTFE αποφεύγει αποτελεσματικά την στρέβλωση του σήματοςΜε ευρεία προσαρμοστικότητα σε θερμοκρασία, ανθεκτικότητα σε ακτινοβολία και χαμηλά χαρακτηριστικά εξάτμισης, η συσκευή είναι πολύ πιο εύχρηστη.Το συμβούλιο πληροί αυστηρά βιομηχανικά και αεροδιαστημικά πρότυπαΠαρέχουμε παγκόσμια αποστολή και επαγγελματικές υπηρεσίες προσαρμογής PCB υψηλής συχνότητας TF440 για πελάτες RF, δορυφορικής και αεροδιαστημικής μηχανικής.
