10.9mm Wangling TP2200 Διπλό στρώμα PCB υψηλής συχνότητας υψηλής Dk κυκλώματος

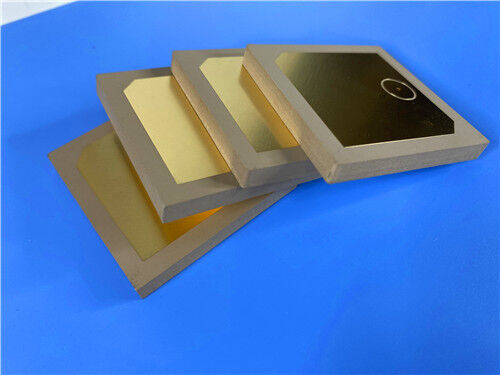

Προσαρμοσμένο για εφαρμογές υψηλής αξιοπιστίας μικροσκοπικής ραδιοσυχνότητας και ακριβούς πλοήγησης, αυτό το προσαρμοσμένο άκαμπτο PCB 2 στρωμάτων υιοθετεί υψηλής ποιότητας κεραμικό υπόστρωμα PPO θερμοπλαστικού Wangling TP2200.Με ένα εξαιρετικά παχύ 10.9 mm πάχος τελικής πλάκας και διάμετρο 35,65 mm × 87 mm με αυστηρή ανοχή ± 0,15 mm, η πλάκα διαθέτει καθαρή επιφάνεια χρυσού βύθισης,χωρίς μάσκα συγκόλλησης ή με στρώσεις μεταξοειδούς σε κάθε πλευράΚατασκευασμένο με πλήρη διάτρητη δομή και μηδενικό τυφλό διάδρομο, υποστηρίζει ακριβή ελάχιστη διαδρομή 4/7 mil και 0.Κατασκευή μικροτρυπών 4 mm για την προσαρμογή στις απαιτήσεις της διάταξης συμπαγούς κυκλώματος υψηλής πυκνότηταςΚάθε μονάδα υποβάλλεται σε 100% ολοκληρωμένη ηλεκτρική δοκιμή πριν από την αποστολή, συμμορφώνεται με τα βιομηχανικά πρότυπα ποιότητας IPC-Class-2,και υποστηρίζει σταθερό παγκόσμιο εφοδιασμό και προσαρμοσμένες υπηρεσίες για εξειδικευμένα ηλεκτρονικά έργα υψηλής συχνότητας.

Προδιαγραφές PCB

Κατασκευασμένο με μοναδική στην βιομηχανία θερμοπλαστική διηλεκτρική δομή, αυτό το TP2200 2 στρώσεων PCB παρέχει εξαιρετική διηλεκτρική σταθερότητα και μηχανική ανθεκτικότητα για σχεδιασμό κυκλωμάτων υψηλής Dk RF.Εξάλειψη παρεμβολών από την ενίσχυση από γυάλινη ίνα, οι τυποποιημένες παραμέτρους κατασκευής του εξασφαλίζουν σταθερή απόδοση μετάδοσης σήματος και μακροχρόνια αξιοπιστία λειτουργίας σε ακραία περιβάλλοντα εργασίας.

Πίνακες PCB-Πάνω Δομή

Αυτό το 2-στρώμα PCB υιοθετεί μια συμμετρική και συμπαγή διάταξη στοιβάσματος, με κέντρο ένα διηλεκτρικό υπόστρωμα πυρήνα Wangling TP2200 0,8 mm.Διπλής όψης στρώματα καθαρού χαλκού 35μm είναι ομοιόμορφα επικαλυμμένα και στις δύο πλευρές του πυρήναΑυτή η ορθολογική διαμόρφωση συσσωρευτών παρέχει ομοιόμορφη θερμική αγωγιμότητα και σταθερή διηλεκτρική απόδοση,αποφεύγοντας αποτελεσματικά την απόκλιση του σήματος και τη διαρθρωτική παραμόρφωση υπό ακραίες συνθήκες θερμοκρασίας.

PCBΣτατιστική

Αυτό το PCB έχει βελτιστοποιηθεί για μικροσκοπική συναρμολόγηση κυκλωμάτων υψηλής συχνότητας, διαθέτει μια απλοποιημένη διάταξη με 34 ολοκληρωμένα εξαρτήματα και επιστημονική κατανομή των πλακών και των διαδρόμων,που ανταποκρίνεται απόλυτα στις απαιτήσεις σχεδιασμού συμπαγούς κυκλώματος υψηλής DkΌλα τα αρχεία σχεδιασμού παραγωγής παρέχονται σε τυποποιημένο μορφότυπο Gerber RS-274-X,διασφάλιση της πλήρους συμβατότητας με τον κύριο εξοπλισμό παραγωγής και δοκιμής PCB για ακριβή πρωτότυποποίηση και σταθερή παραγωγή παρτίδων.

Εισαγωγή υλικού της σειράς Wangling TP

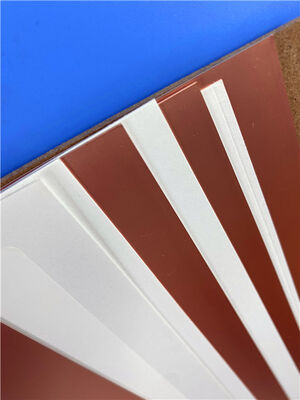

Η σειρά Wangling TP αντιπροσωπεύει ένα χαρακτηριστικό λύμα υποστρώματος θερμοπλαστικών υψηλής συχνότητας στον κλάδο.Το διηλεκτρικό στρώμα του είναι κατασκευασμένο με κεραμικό γεμιστήρα και ρητίνη πολυφαινυλενοξειδίου (PPO), εντελώς απαλλαγμένη από υφαντική υφαντική ενίσχυση για την εξάλειψη παρεμβολών σήματος υφαντικής υφαντικής ύλης.Οι μηχανικοί μπορούν να ρυθμίσουν με ακρίβεια την διηλεκτρική σταθερά, τροποποιώντας την αναλογία ανάμειξης της κεραμικής και της ρητίνης PPO, που πραγματοποιεί προσαρμοσμένες διηλεκτρικές επιδόσεις για διάφορα σχέδια κυκλωμάτων.η σειρά TP παρέχει εξαιρετική διηλεκτρική σταθερότητα και ανώτερη μακροπρόθεσμη αξιοπιστίαΓια τον ορισμό των προδιαγραφών του προϊόντος, το TP αντιπροσωπεύει το μη επικάλυπτο ομαλό υπόστρωμα, το TP-1 το μονόπλευρο επικάλυπτο με χαλκό και το TP-2 το διπλόπλευρο επικάλυπτο με χαλκό.

Βασικά χαρακτηριστικά απόδοσης του TP2200

Το TP2200 είναι ένα θερμοπλαστικό κεραμικό υπόστρωμα υψηλής Dk, προσαρμοσμένο για εφαρμογές υψηλής συχνότητας σε ακραία περιβάλλοντα.εξαιρετική αντοχή σε θερμοκρασίες και εξαιρετική δομική σταθερότητα, καθιστώντας τον αδιάλλακτο για τη μικροσκοπική πλοήγηση και ειδικό στρατιωτικό εξοπλισμό ραδιοφωνίας:

Τυπικές εφαρμογές

Με την εξαιρετικά υψηλή τιμή Dk, την εξαιρετικά χαμηλή απορρόφηση νερού, την προσαρμοστικότητα σε ακραίες θερμοκρασίες και τις ανθεκτικές στις ακτινοβολίες επιδόσεις, αυτό το διπλάσιο PCB TP2200 εφαρμόζεται ευρέως σε υψηλής ακρίβειας,ειδικά πεδία ραδιοσυχνότητας και πλοήγησης υψηλής αξιοπιστίας:

• Συστήματα πλοήγησης Beidou
• Ηλεκτρονικός εξοπλισμός για πυραύλους
• Φυτέτες ακριβείας
• Μικροσκοπικές κεραίες υψηλής συχνότητας

Συμπεράσματα

Με υψηλής ποιότητας επεξεργασία επιφάνειας χρυσού βύθισης και ένα ανθεκτικό σώμα πάχους 10,9 χιλιοστών, αυτό το Custom Wangling TP2200 PCB προσφέρει υψηλή Dk,χαμηλής απώλειας και θερμικά σταθερές επιδόσεις για εφαρμογές υψηλής συχνότητας σε ακραίες συνθήκεςΗ κεραμική δομή του PPO χωρίς γυαλί, η εξαιρετικά χαμηλή απορρόφηση νερού, η εξαιρετική αντοχή στη ραδιενέργεια και η μεγάλη αντοχή σε θερμοκρασίες επιτρέπουν σταθερή λειτουργία σε στρατιωτικές εγκαταστάσεις,σενάρια πλοήγησης και ακρίβειας κεραίας. Πλήρως επιθεωρημένη με 100% ηλεκτρική δοκιμή και πιστοποιημένη σύμφωνα με τα πρότυπα IPC-Class-2,αυτό το PCB παρέχει αξιόπιστες προσαρμοσμένες λύσεις και παγκόσμια παράδοση για εξειδικευμένα υψηλής συχνότητας ηλεκτρονικά έργα μηχανικής σε όλο τον κόσμο.
