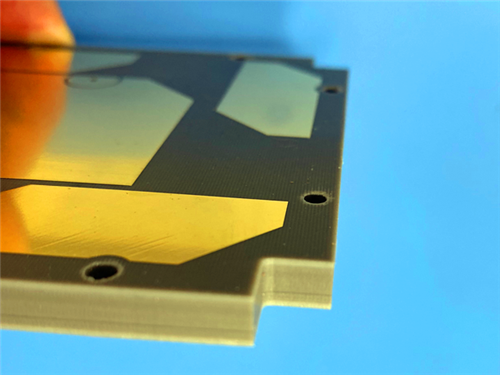

2-Layer F4BM233 PTFE PCB Χαμηλών Απωλειών Πλακέτα Κυκλώματος RF Μικροκυμάτων από Υαλοΐνα

Αυτή η προσαρμοσμένη άκαμπτη πλακέτα PCB δύο στρωμάτων αξιοποιεί το υψηλής ποιότητας σύνθετο υλικό χαλκού PTFE F4BM233 με υαλοΐνες, κατασκευασμένη σε υπόστρωμα 4mm σε συνδυασμό με εξωτερικό χαλκό 1oz. Με διαστάσεις 65mm x 72mm ως ένα πρωτότυπο κομμάτι, η πλακέτα χρησιμοποιεί μια ασύμμετρη διάταξη επίστρωσης: πράσινο αντικολλητικό υλικό (solder mask) εφαρμόζεται στην επάνω πλευρά χωρίς εκτύπωση μεταξοτυπίας, ενώ η κάτω πλευρά παραμένει γυμνή, χωρίς αντικολλητικό υλικό και μεταξοτυπία. Η επιφανειακή επεξεργασία με εμβάπτιση σε χρυσό παρέχει αξιόπιστη ηλεκτρική επαφή και ομαλή συμβατότητα συναρμολόγησης. Σχεδιασμένη για εργασίες μικροκυμάτων και ραδιοσυχνοτήτων, αυτή η πλακέτα PCB F4BM233 διατηρεί χαμηλές διηλεκτρικές απώλειες και σταθερή ηλεκτρική απόδοση, λειτουργώντας ως οικονομικά αποδοτική υποκατάσταση για υπερπόντια υποστρώματα υψηλής συχνότητας. Κάθε πλακέτα υποβάλλεται σε αυστηρούς ποιοτικούς ελέγχους για να υποστηρίξει την εμπορική μαζική παραγωγή.

Προδιαγραφές PCB

Σχεδιασμένη με βάση την αποδεδειγμένη τεχνολογία υποστρώματος F4BM233, αυτή η πλακέτα PCB 2 στρωμάτων εξισορροπεί ισχυρή διηλεκτρική απόδοση και μηχανική σταθερότητα. Η προσαρμοσμένη επιφανειακή επεξεργασία και η κατασκευή χαλκού μειώνουν την ανεπιθύμητη παρεμβολή σήματος για να διατηρήσουν σταθερή μετάδοση σήματος υψηλής συχνότητας.

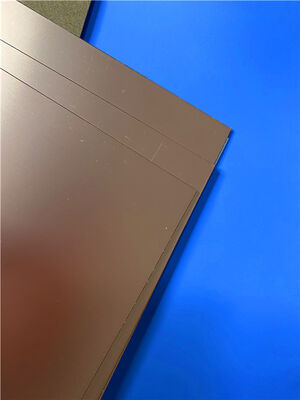

Επισκόπηση Υλικού F4BM233

Το F4BM233 είναι ένα σύνθετο υλικό χαλκού PTFE υψηλής ποιότητας με υαλοΐνες. Κατασκευάζεται με προσεκτική ανάμειξη υαλοΐνας, ρητίνης PTFE και φιλμ PTFE υπό αυστηρές διαδικασίες συμπίεσης. Σε σύγκριση με τα τυπικά υποστρώματα F4B, διαθέτει διευρυμένο εύρος ρυθμιζόμενων διηλεκτρικών σταθερών, χαμηλότερες διηλεκτρικές απώλειες, υψηλότερη αντίσταση μόνωσης και πιο αξιόπιστη ηλεκτρική συμπεριφορά, καθιστώντας το μια βιώσιμη αντικατάσταση για ισοδύναμα εισαγόμενα υλικά υποστρώματος υψηλής συχνότητας.

Ως μέλος της οικογένειας υλικών F4BM και F4BME, το F4BM233 ενσωματώνει φύλλο χαλκού ED και ταιριάζει σε εφαρμογές που δεν απαιτούν αυστηρές μετρήσεις PIM. Αντίθετα, το F4BME χρησιμοποιεί αναστραμμένο φύλλο χαλκού RTF για να επιτύχει εξαιρετική απόδοση PIM, αυστηρότερο έλεγχο κυκλώματος και μειωμένες απώλειες αγωγού. Οι κατασκευαστές ρυθμίζουν την αναλογία μεταξύ ρητίνης PTFE και υαλοΐνας για να προσαρμόσουν με ακρίβεια τη διηλεκτρική σταθερά. Μια υψηλότερη αναλογία υαλοΐνας προσφέρει καλύτερη διαστατική σταθερότητα, χαμηλότερο συντελεστή θερμικής διαστολής και βελτιωμένη αντίσταση στη μετατόπιση θερμοκρασίας, διατηρώντας παράλληλα ισχυρές ιδιότητες χαμηλών απωλειών για λειτουργία υψηλής συχνότητας.

Βασικά Χαρακτηριστικά Υλικού

Το F4BM233 συνδυάζει προσαρμόσιμη διηλεκτρική συμπεριφορά, ισχυρή μηχανική σταθερότητα και πλεονεκτήματα εμπορικού κόστους για να ικανοποιήσει ένα ευρύ φάσμα απαιτήσεων σχεδιασμού κυκλωμάτων υψηλής συχνότητας:

• Προσαρμόσιμη διηλεκτρική σταθερά, με επιλογές Dk που κυμαίνονται από 2.17 έως 3.0
• Χαμηλές διηλεκτρικές απώλειες για ελαχιστοποίηση της εξασθένησης σήματος υψηλής συχνότητας
• Αξιόπιστη διαστατική σταθερότητα και χαμηλή θερμική διαστολή για διατήρηση της απόδοσης σε μετατοπίσεις θερμοκρασίας
• Αντίσταση στην ακτινοβολία και χαμηλή εκπομπή αερίων, κατάλληλο για σκληρά περιβάλλοντα λειτουργίας
• Ευέλικτες επιλογές μεγέθους για μείωση του κόστους παραγωγής για έργα
• Εμπορικά ώριμο υλικό, που υποστηρίζει μαζική παραγωγή με ισχυρή απόδοση κόστους

Τυπικές Εφαρμογές

Χάρη στα διηλεκτρικά χαρακτηριστικά χαμηλών απωλειών και την ισχυρή περιβαλλοντική σταθερότητα, η πλακέτα PCB 2 στρωμάτων F4BM233 βρίσκει ευρεία χρήση σε βιομηχανίες RF και μικροκυμάτων:

• Συστήματα μικροκυμάτων, RF και ραντάρ
• Μετατοπιστές φάσης και παθητικά εξαρτήματα RF
• Διαιρέτες ισχύος, ζεύκτες και συνδυαστές
• Δίκτυα τροφοδοσίας και κεραίες φασικής διάταξης
• Υλικό δορυφορικών επικοινωνιών και κεραίες σταθμών βάσης

Συμπέρασμα

Αυτή η προσαρμοσμένη πλακέτα PCB δύο στρωμάτων F4BM233 διαθέτει επιφανειακή επεξεργασία με εμβάπτιση σε χρυσό, υπόστρωμα 4mm και χαλκό 1oz. Ο ασύμμετρος σχεδιασμός αντικολλητικού υλικού προσφέρει ευέλικτες επιλογές συναρμολόγησης για έργα υψηλής συχνότητας. Κατασκευασμένη με αναβαθμισμένο σύνθετο υλικό PTFE με υαλοΐνες, υπερτερεί των παραδοσιακών υποστρωμάτων F4B σε ηλεκτρική σταθερότητα και απόδοση χαμηλών απωλειών. Με προσαρμόσιμες τιμές Dk, ισχυρή διαστατική σταθερότητα και οικονομικά αποδοτική δυνατότητα μαζικής παραγωγής, αυτή η πλακέτα χρησιμεύει ως πρακτική εγχώρια εναλλακτική λύση σε εισαγόμενες πλακέτες PCB υψηλής συχνότητας. Είναι κατάλληλη για ραντάρ, δορυφορικές επικοινωνίες, κεραίες και άλλα έργα συστημάτων μικροκυμάτων.
