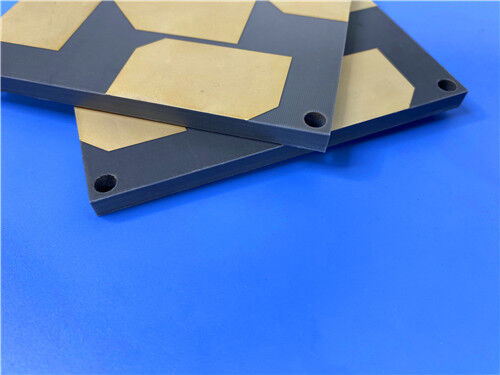

0.2mm Εξαιρετικά λεπτό 2-στρώμα F4BME245 RF PCB Εμβάπτισης Χρυσού Γυμνό Κύκλωμα

Αυτή η πλακέτα PCB προσφέρει εξαιρετικά λεπτές επιδόσεις μικροκυμάτων για υλικό RF και ραντάρ, κατασκευασμένη ως προσαρμοσμένο αμφίπλευρο άκαμπτο κύκλωμα βασισμένο στο σύνθετο υλικό PTFE F4BME245 της Wangling. Με διαστάσεις 85,6 mm × 47 mm και αυστηρή ανοχή διαστάσεων ±0,15 mm, αυτή η τελική πλακέτα έχει πάχος μόλις 0,2 mm. Υιοθετεί επιφανειακή επίστρωση με εμβάπτιση χρυσού. Δεν εφαρμόζεται μάσκα συγκόλλησης ή μεταξοτυπία σε καμία πλευρά, αφήνοντας τα χαρακτηριστικά του χαλκού πλήρως εκτεθειμένα για βελτιστοποιημένη μετάδοση σήματος υψηλής συχνότητας. Η δυνατότητα δρομολόγησης λεπτών γραμμών φτάνει τα 4/7 mil ελάχιστης γραμμής και απόστασης, σε συνδυασμό με ελάχιστο μέγεθος οπής 0,5 mm για να φιλοξενήσει μικτή τοποθέτηση εξαρτημάτων through-hole και SMT στην επάνω πλευρά. Κάθε μονάδα υποβάλλεται σε πλήρη ηλεκτρικό έλεγχο πριν από την αποστολή, συμμορφώνεται με τα πρότυπα ποιότητας IPC-Class-2 και είναι διαθέσιμη παγκόσμια παράδοση για πρωτότυπα και προσαρμοσμένες παραγγελίες παρτίδας.

Προδιαγραφές PCB

Όλες οι παράμετροι κατασκευής ελέγχονται με ακρίβεια για τη διατήρηση σταθερής ακεραιότητας σήματος μικροκυμάτων. Ο παρακάτω πίνακας περιγράφει τις πλήρεις προδιαγραφές κατασκευής για αυτήν την προσαρμοσμένη πλακέτα PCB RF F4BME245.

Δομή Στοίβαξης PCB

Αυτή η στοίβαξη 2 στρωμάτων χρησιμοποιεί έναν λεπτό πυρήνα διηλεκτρικού F4BME245, με φύλλο χαλκού ελασματοποιημένο και στις δύο πλευρές του υποστρώματος για τη διατήρηση σταθερής ηλεκτρικής απόκρισης σε ζώνες μικροκυμάτων. Δείτε τον παρακάτω πίνακα για την πλήρη ανάλυση των στρωμάτων.

Στατιστικά PCB

Αυτή η διάταξη συνδυάζει pads through-hole και pads SMT τοποθετημένα στην επάνω πλευρά. Όλα τα αρχεία σχεδίασης μπορούν να παρασχεθούν σε τυπική μορφή Gerber RS-274-X, συμβατή με τα κύρια συστήματα κατασκευής και επιθεώρησης PCB. Ο παρακάτω πίνακας παραθέτει τα στατιστικά διάταξης για αυτήν τη σχεδίαση.

Εισαγωγή του F4BME245

Το F4BME245 της Wangling είναι ένα σύνθετο υλικό PTFE υψηλής απόδοσης σχεδιασμένο για απαιτητικές εφαρμογές RF και μικροκυμάτων. Ακριβώς διατυπωμένο από υφαντό ύφασμα γυαλιού, ρητίνη PTFE και φιλμ, προσφέρει ανώτερες, σταθερές ηλεκτρικές ιδιότητες.

Αυτό το υλικό επόμενης γενιάς υπερτερεί σημαντικά του προκατόχου του, F4B245, προσφέροντας χαμηλότερες διηλεκτρικές απώλειες, υψηλότερη αντίσταση μόνωσης και βελτιωμένη σταθερότητα. Λειτουργεί ως αξιόπιστο, υψηλής απόδοσης εγχώριο υποκατάστατο για συγκρίσιμα εισαγόμενα υλικά.

F4BME245: Επικαλυμμένο με φύλλο χαλκού με αντίστροφη επεξεργασία (RTF). Αυτή η διαμόρφωση παρέχει ανώτερη απόδοση χαμηλού PIM, επιτρέπει πιο ακριβή χάραξη για κυκλώματα λεπτών γραμμών και μειώνει τις απώλειες αγωγού, καθιστώντας το ιδανικό για σχεδιασμούς υψηλής ακρίβειας.

Χαρακτηριστικά και Οφέλη:

• Οι ηλεκτρικές και μηχανικές ιδιότητες του F4BME245 μπορούν να ρυθμιστούν με ακρίβεια τροποποιώντας την αναλογία PTFE και υφαντού υφάσματος γυαλιού στην σύνθετη δομή. Αυτό υποστηρίζει προσαρμοσμένες διηλεκτρικές σταθερές, διατηρώντας παράλληλα την απόδοση χαμηλών απωλειών και τη βελτιωμένη σταθερότητα διαστάσεων.
• Η αύξηση της φόρτισης υφάσματος γυαλιού παρέχει υψηλότερη διηλεκτρική σταθερά, προσφέροντας καλύτερη σταθερότητα διαστάσεων, μειωμένο συντελεστή θερμικής διαστολής και χαμηλότερη θερμοκρασιακή μετατόπιση.
• Η διατύπωση του υλικού έρχεται με μια ισορροπημένη ανταλλαγή: μια υψηλότερη αναλογία υφάσματος γυαλιού μπορεί να οδηγήσει σε μια ελαφρά αύξηση της διηλεκτρικής απώλειας.
• Ένα τέτοιο ευέλικτο σχέδιο υλικού δίνει τη δυνατότητα στους μηχανικούς RF να επιλέξουν την καταλληλότερη ποιότητα, επιτυγχάνοντας μια ιδανική ισορροπία μεταξύ ηλεκτρικής απόδοσης, μηχανικής αντοχής και κατασκευασιμότητας.

Μερικές Τυπικές Εφαρμογές:

• Μικροκύματα, RF και Ραντάρ
• Μετατοπιστές Φάσης, Παθητικά Εξαρτήματα
• Διαιρέτες Ισχύος, Συζεύκτες, Συνδυαστές
• Δίκτυα Τροφοδοσίας, Κεραίες Φασικής Διάταξης
• Δορυφορική Επικοινωνία, Κεραίες Σταθμών Βάσης

Σύνοψη

Κατασκευασμένη για κυκλώματα μικροκυμάτων και RF υψηλής ακρίβειας, αυτή η εξαιρετικά λεπτή πλακέτα PCB F4BME245 2 στρωμάτων διαθέτει επιμετάλλωση με εμβάπτιση χρυσού και συμμορφώνεται πλήρως με τις απαιτήσεις IPC-Class-2. Κάθε τελική πλακέτα περνάει από πλήρη ηλεκτρική επιθεώρηση πριν από την αποστολή. Η κατασκευή της με γυμνό χαλκό χωρίς μάσκα συγκόλλησης ή μεταξοτυπία ελαχιστοποιεί την παρεμβολή σήματος, ενώ το υπόστρωμα F4BME245 χαμηλών απωλειών διατηρεί σταθερή απόδοση RF. Λειτουργεί καλά για παθητικά εξαρτήματα μικροκυμάτων, κεραίες φασικής διάταξης και υλικό δορυφορικής επικοινωνίας, με υποστήριξη παγκόσμιας αποστολής.
