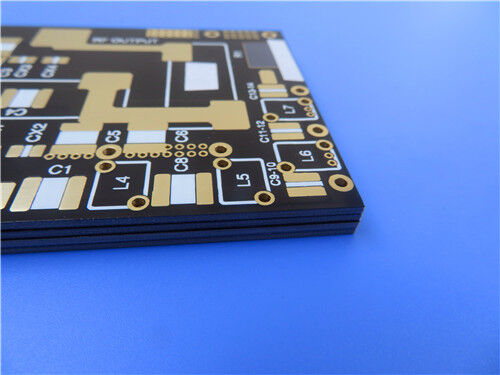

Αυτό το προσαρμοσμένο σκληρό PCB 2 στρωμάτων χρησιμοποιεί υπόστρωμα F4BTM300, σχεδιασμένο για εφαρμογές RF, μικροκυμάτων, ραντάρ και αεροδιαστημικής βιομηχανίας.Συνολικό πάχος 6 mmΚατασκευάζεται με βάρος 1 ουγκιάς χαλκού, 20μm μέσω επικάλυψης και βύθισης χρυσής επιφάνειας, διαθέτει μαύρη μάσκα συγκόλλησης και λευκό επικάλυμμα,χωρίς μάσκα συγκόλλησης ή με μεταξοειδή οθόνη στην κάτω πλευράΗ πλακέτα χρησιμοποιεί μόνο διατρυπτικές διάδρομες χωρίς τυφλές διάδρομες, υποστηρίζει 5/8 mil ελάχιστο ίχνος / χώρο και ελάχιστο μέγεθος τρύπας 0,35 mm.Κάθε μονάδα δοκιμάζεται 100% ηλεκτρικά πριν από την αποστολή και κατασκευάζεται σύμφωνα με το πρότυπο IPC-Class-2, διαθέσιμη για παγκόσμια παράδοση.
Προδιαγραφές PCB
| Τμήμα προδιαγραφής |
Λεπτομερείς παράμετροι |
| Βασικό υλικό |
F4BTM300 υψηλής συχνότητας επικαλυμμένο |
| Διαμόρφωση στρώματος |
Δύο στρώσεις άκαμπτων PCB |
| Διάμετροι του πίνακα |
105.4 mm × 76 mm (± 0,15 mm ανοχή, 1PCS) |
| Ελάχιστο ίχνος / χώρος |
5/8 ml |
| Ελάχιστο μέγεθος τρύπας |
0.35mm |
| Μέσω τύπου |
Μόνο διατρυπές, χωρίς τυφλές σωλήνες. |
| Δάχος τελικής σανίδας |
0.6mm |
| Εξωτερικό στρώμα Βάρος χαλκού |
1 ουγκιά (1,4 ml) τελικό χαλκό |
| Μέσα από πάχος επικάλυψης |
20 μm |
| Τελεία επιφάνειας |
Χρυσός βύθισης |
| Σιδερένιο |
Πάνω: Λευκό. Κάτω: Κανένα |
| Μάσκα συγκόλλησης |
Πάνω: Μαύρο. Κάτω: Κανένα |
| Δοκιμή πριν από την αποστολή |
100% πλήρης ηλεκτρική δοκιμή |
Δύο στρώσεις PCB Stack-Πάνω Δομή
| Δομή στρώματος |
Υλικό και πάχος |
| Επάνω στρώμα χαλκού |
35 μm αγωγό χαλκό φύλλο |
| Υπόστρωμα διηλεκτρικού πυρήνα |
F4BTM300 Core, 0,508 mm (20mil) |
| Κάτω στρώμα χαλκού |
35 μm αγωγό χαλκό φύλλο |
Στατιστικές PCB
Αυτή η διάταξη PCB εξάγεται ως έργο τέχνης παραγωγής Gerber RS-274-X. Τα στατιστικά στοιχεία διάταξης πλακέτων παρατίθενται παρακάτω:
| Στατιστικό στοιχείο |
Ποσότητα / Μορφή |
| Συνολικά στοιχεία |
13 |
| Συνολικά Pads |
94 |
| Μέσα από τρύπες |
51 |
| Πάνω SMT Pads |
43 |
| Πιο κάτω SMT Pads |
0 |
| Διάδρομοι |
36 |
| Δίκτυα |
2 |

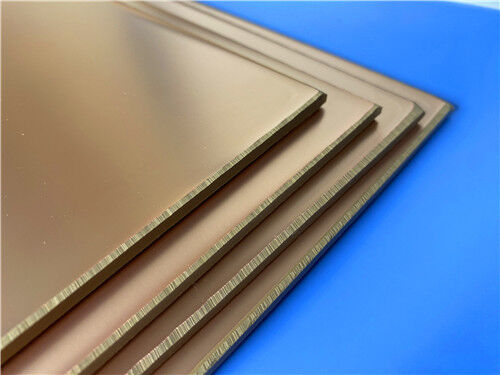

Εισαγωγή του υλικού F4BTM300
Τα λαμινάτα της σειράς F4BTM κατασκευάζονται μέσω μιας σχολαστικής διαδικασίας που περιλαμβάνει την επιστημονική σύνθεση υφάσματος από γυάλινες ίνες, νανοκεραμικών γεμιστών και ρητίνης πολυτετραφθοροαιθυλενίου (PTFE).Τα υποστρώματα αυτά είναι χτισμένα πάνω στοF4BMΗ ενσωμάτωση αυτή οδηγεί σε ενισχυμένη διηλεκτρική σταθερά, ανώτερη αντοχή στη θερμότητα,μειωμένος συντελεστής θερμικής διαστολής, αυξημένη αντοχή μονόληψης και βελτιωμένη θερμική αγωγιμότητα, διατηρώντας ταυτόχρονα χαρακτηριστικά χαμηλών απωλειών.Τα στρώματα F4BTM είναι ειδικά συνδυασμένα με αντίστροφα επεξεργασμένο χαλκό RTF, παρέχοντας εξαιρετικές επιδόσεις όσον αφορά το PIM, τον ακριβή έλεγχο της γραμμής και την ελαχιστοποίηση της απώλειας των αγωγών.
ΚέντροΥλικόΠλεονεκτήματα
Κατασκευασμένο σε πλαστικό υλικό F4BTM300, αυτό το διπλάσιο PCB παρέχει τα βασικά οφέλη υλικού για σχέδια υψηλής συχνότητας:
Σταθερό Dk 3 ± 0,06 σε 10 GHz με χαμηλό συντελεστή διάσπασης σε μικροκυμάτων.
Χαμηλός θερμικός συντελεστής Dk, διατηρώντας σταθερή διηλεκτρική συμπεριφορά υπό διακύμανση θερμοκρασίας.
Χαμηλή απόδοση PIM (< -160 dBc), κατάλληλη για συστήματα κερατών και ραντάρ
Χαμηλή απορρόφηση υγρασίας, που υποστηρίζει την αξιόπιστη λειτουργία σε δύσκολα περιβάλλοντα.
Το αντίστροφα επεξεργασμένο χαλκό RTF βοηθά στη μείωση της απώλειας των αγωγών και επιτρέπει τον έλεγχο της στενής γεωμετρίας της γραμμής.
Τυπικές εφαρμογές
Τα PCB F4BTM300 επιλέγονται για συστήματα ραδιοσυχνοτήτων και μικροκυμάτων υψηλής αξιοπιστίας:
- Εργαλεία αεροδιαστημικού εξοπλισμού, διαστημικού εξοπλισμού και εξοπλισμού καμπίνας
- Σύνδεσμοι μικροκυμάτων και ραδιοσυχνοτήτων
- Συστήματα ραντάρ και στρατιωτικών ραντάρ
- Δίκτυα τροφοδοσίας
- Άντενες ευαισθητοποίησης φάσης και άντενες φάσης
- Επικοινωνίες μέσω δορυφόρου
Συμπεράσματα
Αυτό το προσαρμοσμένο διπλάσιο άκαμπτο PCB F4BTM300 κατασκευάζεται από λαμινάτο PTFE γεμάτο νανοκεραμικά για έργα υψηλής συχνότητας RF και μικροκυμάτων.Ακολουθεί τις απαιτήσεις IPC-Class-2 και περνά πλήρη ηλεκτρική δοκιμή πριν από την αποστολήΔεχόμαστε αρχεία Gerber RS-274-X για πρωτότυπα και παραγγελίες, με παγκόσμια αποστολή διαθέσιμη για πελάτες αεροδιαστημικής, ραντάρ και δορυφορικής επικοινωνίας.
