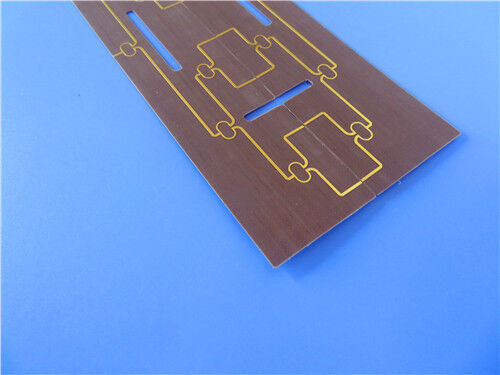

Αυτή η άκαμπτη πλακέτα PCB F4BTMS300 2 στρωμάτων είναι μια εξαιρετικά λεπτή, υψηλής αξιοπιστίας λύση κυκλώματος υψηλής συχνότητας, προσαρμοσμένη για αυστηρά σενάρια αεροδιαστημικής, στρατιωτικών ραντάρ και δορυφορικών επικοινωνιών. Χρησιμοποιώντας αναβαθμισμένο σύνθετο υπόστρωμα PTFE με κεραμικά πληρωτικά F4BTMS300, η πλακέτα επιτυγχάνει εξαιρετικά χαμηλές ηλεκτρομαγνητικές απώλειες και εξαιρετική σταθερότητα διαστάσεων υπό σύνθετες συνθήκες λειτουργίας. Διαθέτει εξαιρετικά λεπτό τελικό πάχος 0,25 mm και βάρος εξωτερικού χαλκού 1 oz (1,4 mils), εξοπλισμένο με φινίρισμα επιφάνειας ENIG υψηλής ποιότητας για να διασφαλίζει σταθερή ηλεκτρική αγωγιμότητα και μακροχρόνια αντιδιαβρωτική ικανότητα. Κατασκευασμένη με ελάχιστο ίχνος/διάστημα 4/6 mil και ελάχιστο μέγεθος οπής 0,35 mm, υιοθετεί δομή χωρίς τυφλές οπές με διπλής όψης κατασκευή χωρίς μεταξοτυπία και χωρίς μάσκα συγκόλλησης. Κατασκευασμένη σύμφωνα με τα πρότυπα IPC-Class-2 και βασισμένη σε τυπικά αρχεία Gerber RS-274-X, κάθε PCB υποβάλλεται σε πλήρη ηλεκτρικό έλεγχο πριν από την παράδοση, με προσβάσιμη παγκόσμια προμήθεια για εφαρμογές υψηλής τεχνολογίας στη βιομηχανία και την αεροδιαστημική.
Προδιαγραφή PCB
| Στοιχείο Προδιαγραφής |
Λεπτομέρειες |
| Βασικό Υλικό |
Αναβαθμισμένο σύνθετο υπόστρωμα PTFE με κεραμικά πληρωτικά F4BTMS300 |
| Αριθμός Στρωμάτων |
2 στρώματα (άκαμπτο εξαιρετικά λεπτό PCB) |
| Τελικό Πάχος Πλακέτας |
0,25 mm |
| Διαστάσεις Πλακέτας |
66,04 mm x 78 mm (1 ΤΕΜ), ανοχή +/-0,15 mm |
| Τελικό Βάρος Χαλκού |
1 oz (1,4 mils) εξωτερικά στρώματα |
| Πάχος Επιμετάλλωσης Οπών |
20 μm |
| Ελάχιστο Ίχνος/Διάστημα |
4/6 mils |
| Ελάχιστο Μέγεθος Οπής |
0,35 mm |
| Τυφλές Οπές |
Καμία |
| Φινίρισμα Επιφάνειας |
ENIG (Ηλεκτρολυτικός Νικελίου Εμβάπτισης Χρυσού) |
| Μεταξοτυπία |
Χωρίς μεταξοτυπία πάνω και κάτω |
| Μάσκα Συγκόλλησης |
Χωρίς μάσκα συγκόλλησης πάνω και κάτω |
| Πρότυπο Ποιότητας |
IPC-Class-2 |
| Διαδικασία Δοκιμών |
100% ηλεκτρικός έλεγχος πριν από την αποστολή |
Με μια συμμετρική και συμπαγή άκαμπτη στοίβα 2 στρωμάτων, αυτό το εξαιρετικά λεπτό PCB προσφέρει σταθερή ηλεκτρική απόδοση και εξαιρετική δομική επιπεδότητα για μετάδοση σήματος υψηλής συχνότητας. Η βελτιστοποιημένη δομή στρωμάτων εξαλείφει την εσωτερική ανισορροπία τάσεων κατά την παραγωγή και τη λειτουργία, υποστηρίζοντας υψηλή απόδοση κατασκευής και μακροχρόνια λειτουργική σταθερότητα για κυκλώματα RF και αεροδιαστημικής ακριβείας.
Δομή Στοίβαξης PCB:
| Στρώμα Στοίβαξης |
Λεπτομέρειες Προδιαγραφής |
| Στρώμα Χαλκού 1 |
35 μm RTF αγώγιμο φύλλο χαλκού χαμηλής τραχύτητας |
| Πυρήνας Υποστρώματος F4BTMS300 |
0,127 mm (5 mil) αναβαθμισμένος πυρήνας σύνθετου PTFE με κεραμικά πληρωτικά |
| Στρώμα Χαλκού 2 |
35 μm RTF αγώγιμο φύλλο χαλκού χαμηλής τραχύτητας |
Στατιστικά PCB
Αυτό το υψηλής συχνότητας PCB F4BTMS300 ακριβείας υιοθετεί βελτιστοποιημένη διάταξη εξαρτημάτων και ορθολογική κατανομή οπών, προσαρμόζεται πλήρως στις απαιτήσεις συμπαγούς συναρμολόγησης και προσφέρει σταθερή, υψηλής ακρίβειας μετάδοση σήματος για εφαρμογές αεροδιαστημικής και συστημάτων RF.
| Στατιστικό Στοιχείο |
Ποσότητα |
| Συνολικά Εξαρτήματα |
42 |
| Συνολικά Pads |
38 |
| Pads Θηλυκών Οπών |
23 |
| Pads SMT Κορυφής |
15 |
| Pads SMT Βάσης |
0 |
| Ποσότητα Οπών |
26 |
| Ποσότητα Δικτύων |
2 |

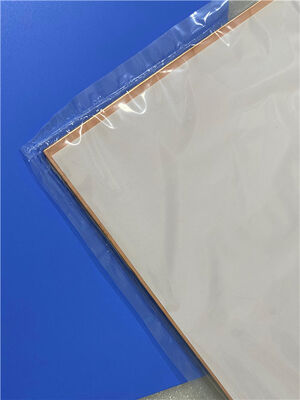

Εισαγωγή Υποστρώματος Υψηλής Συχνότητας F4BTMS300
Το F4BTMS300 είναι μια αναβαθμισμένη έκδοση της συμβατικής σειράς υποστρωμάτων F4BTM, βελτιωμένη μέσω βελτιστοποιημένης σύνθεσης υλικού και προηγμένων τεχνικών κατασκευής. Αυτό το σύνθετο υλικό ενσωματώνει κεραμικά νανο-πληρωτικά υψηλής περιεκτικότητας και εξαιρετικά λεπτό ύφασμα από γυάλινες ίνες αναμεμειγμένο με ρητίνη PTFE, μετριάζοντας αποτελεσματικά τις δυσμενείς επιπτώσεις των γυάλινων ινών στην διάδοση των ηλεκτρομαγνητικών κυμάτων. Αυτή η δομική βελτιστοποίηση μειώνει σημαντικά τις διηλεκτρικές απώλειες, βελτιώνει τη συνολική ομοιομορφία των διαστάσεων, μειώνει την ανισοτροπία στους άξονες X/Y/Z και επεκτείνει το αποτελεσματικό εύρος συχνοτήτων λειτουργίας, ενώ ενισχύει την εγγενή ηλεκτρική αντοχή.
Το υπόστρωμα παρουσιάζει εξαιρετική θερμική αγωγιμότητα, σταθερά διηλεκτρικά χαρακτηριστικά θερμοκρασίας και εξαιρετικά χαμηλή απόδοση θερμικής διαστολής, διατηρώντας σταθερές ηλεκτρικές και δομικές ιδιότητες υπό ακραίες διακυμάνσεις θερμοκρασίας. Υιοθετεί φύλλο χαλκού RTF χαμηλής τραχύτητας ως τυπική διαμόρφωση, το οποίο μειώνει αποτελεσματικά τις απώλειες αγωγού υψηλής συχνότητας, διατηρώντας παράλληλα αξιόπιστη αντοχή ξεφλουδίσματος. Συμβατό με διαδικασίες ελασματοποίησης βάσης χαλκού και αλουμινίου, το F4BTMS300 χρησιμεύει ως εναλλακτική λύση υψηλής αξιοπιστίας αεροδιαστημικής ποιότητας σε εισαγόμενα υποστρώματα υψηλής συχνότητας, ιδανικό για την κατασκευή κυκλωμάτων στρατιωτικών, αεροπορικών και δορυφορικών επικοινωνιών.
Βασικά Ηλεκτρικά & Θερμικά Χαρακτηριστικά Υποστρώματος F4BTMS300
| Παράμετρος Απόδοσης |
Προδιαγραφή & Περιγραφή |
| Διηλεκτρική Σταθερά (Dk) |
3,0 στα 10 GHz, σταθερή σε ζώνες υψηλής συχνότητας |
| Συντελεστής Διάχυσης (Df) |
0,0013 στα 10 GHz, 0,0015 στα 20 GHz, εξαιρετικά χαμηλή εξασθένηση σήματος |
| Θερμικός Συντελεστής Dk |
-20 ppm/°C (-55°C έως 150°C), σταθερή διηλεκτρική απόδοση υπό μεταβολή θερμοκρασίας |
| Συντελεστής Θερμικής Διαστολής (CTE) |
Άξονας X: 10 ppm/°C; Άξονας Y: 11 ppm/°C; Άξονας Z: 22 ppm/°C (-55°C έως 288°C), χαμηλή ανισοτροπία & υψηλή δομική σταθερότητα |
| Θερμική Αγωγιμότητα |
0,67 W/mk, αποτελεσματική απαγωγή θερμότητας για συνεχή λειτουργία υψηλής ισχύος |
| Ρυθμός Απορρόφησης Υγρασίας |
0,025%, εξαιρετική αντοχή στην υγρασία για σκληρές περιβαλλοντικές συνθήκες |
Υλικό F4BTMS Πλεονεκτήματα
Υπερβαίνοντας τα παραδοσιακά FR4 και τα κοινά υποστρώματα PTFE, τα PCB F4BTMS300 διαθέτουν βελτιωμένες ιδιότητες υλικού και ευέλικτη συμβατότητα διεργασιών, ιδανικά για αυστηρές βιομηχανικές και αεροδιαστημικές εφαρμογές υψηλής ακρίβειας και υψηλής συχνότητας:
Χαμηλές απώλειες υψηλής συχνότητας: Η δομή σύνθετου νανο-κεραμικού μειώνει την εξασθένηση σήματος για σταθερή μετάδοση σε 10–20 GHz
Αξιόπιστη θερμική σταθερότητα: Ο βελτιστοποιημένος CTE και ο θερμικός συντελεστής DK αποφεύγουν τη μετατόπιση της ηλεκτρικής απόδοσης υπό θερμικούς κύκλους
Ελαχιστοποιημένες απώλειες αγωγού: Συνδυάζεται με φύλλο χαλκού RTF χαμηλής τραχύτητας για μείωση των απωλειών φαινομένου δέρματος και αύξηση της απόδοσης του κυκλώματος
Ισχυρή περιβαλλοντική σταθερότητα: Εξαιρετικά χαμηλή απορρόφηση υγρασίας διασφαλίζει σταθερή απόδοση σε μεταβαλλόμενες θερμοκρασίες και υγρασία
Χαμηλή δομική ανισοτροπία: Ισορροπημένες φυσικές ιδιότητες αποτρέπουν παραμορφώσεις και βελτιώνουν τη μακροχρόνια λειτουργική αξιοπιστία
Ευρεία προσαρμοστικότητα διεργασιών: Συμβατό με διαδικασίες ελασματοποίησης βάσης χαλκού και αλουμινίου για διάφορα κυκλώματα απαγωγής θερμότητας υψηλής ισχύος
Τυπικές Εφαρμογές
Επωφελούμενα από εξαιρετικά χαμηλές διηλεκτρικές απώλειες, εξαιρετική περιβαλλοντική προσαρμοστικότητα και σταθερή ηλεκτρική απόδοση υψηλής συχνότητας, τα PCB F4BTMS300 εφαρμόζονται ευρέως σε αεροδιαστημικό εξοπλισμό υψηλής τεχνολογίας, στρατιωτική άμυνα και συστήματα μικροκυμάτων RF ακριβείας:
- Αεροδιαστημικός εξοπλισμός, διαστημικά συστήματα και ηλεκτρονικές συσκευές καμπίνας
- Συστήματα κυκλωμάτων μικροκυμάτων και RF υψηλής ακρίβειας
- Στρατιωτικά ραντάρ και εξοπλισμός ραντάρ ανίχνευσης υψηλής ακρίβειας
- Εξαρτήματα δικτύου τροφοδοσίας RF και μονάδες επεξεργασίας σήματος
- Κεραίες ευαίσθητες στη φάση και συστήματα κεραιών φάσης
- Εμπορικός και στρατιωτικός εξοπλισμός δορυφορικών επικοινωνιών
Εγγύηση Ποιότητας & Υπηρεσιών
Όλα τα υψηλής συχνότητας PCB F4BTMS300 κατασκευάζονται σε αυστηρή συμμόρφωση με τα βιομηχανικά κριτήρια ποιότητας IPC-Class-2. Επεξεργασμένες από τυπικά αρχεία Gerber RS-274-X, αυτές οι εξαιρετικά λεπτές πλακέτες υψηλής συχνότητας διαθέτουν ακριβή ανοχή διαστάσεων και σταθερή ηλεκτρική συνέπεια για σενάρια εφαρμογών υψηλής τεχνολογίας. Κάθε τελική μονάδα υποβάλλεται σε ολοκληρωμένη επιθεώρηση ηλεκτρικής απόδοσης πριν από την αποστολή για την εξάλειψη λειτουργικών ελαττωμάτων και τη διασφάλιση ομοιογένειας ποιότητας παρτίδας. Υποστηριζόμενες από παγκόσμια logistics και επαγγελματική τεχνική υποστήριξη, αυτές οι λύσεις PCB αεροδιαστημικής ποιότητας παρέχουν αξιόπιστη υποστήριξη για βιομηχανική κατασκευή υψηλής ακρίβειας και προηγμένα ερευνητικά έργα παγκοσμίως.
