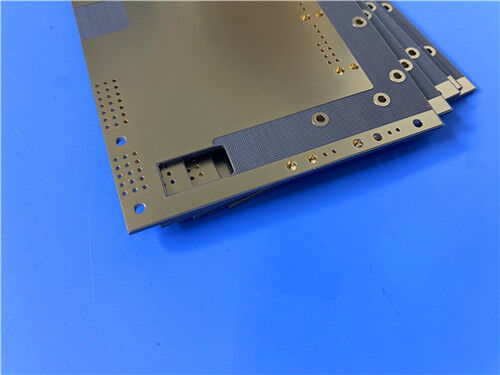

Η πλακέτα κυκλώματος μικροκυμάτων F4BM255 είναι μια πλακέτα κυκλώματος υψηλής συχνότητας πάχους 3mm υψηλής απόδοσης, κατασκευασμένη για επαγγελματικά συστήματα μετάδοσης σήματος μικροκυμάτων και RF. Διαθέτοντας πάχος χαλκού 2oz, διπλής όψης φινίρισμα εμβάπτισης χρυσού, πράσινη μάσκα συγκόλλησης και λευκή μεταξοτυπία, αυτή η αναβαθμισμένη πλακέτα κυκλώματος προσφέρει εξαιρετική ηλεκτρική σταθερότητα και σταθερή απόδοση υψηλής συχνότητας σε σύγκριση με τις συμβατικές πλακέτες F4B. Υποστηρίζει μεγάλης κλίμακας εμπορική παραγωγή παρτίδων με εξαιρετική αποδοτικότητα κόστους, λειτουργώντας ως premium εναλλακτική λύση για εισαγόμενα υποστρώματα μικροκυμάτων για εφαρμογές επικοινωνιών, ραντάρ και δορυφορικών.Προδιαγραφές Πλακέτας ΚυκλώματοςΣτοιχείο
ΠροδιαγραφήΜοντέλο Προϊόντος
| Πλακέτα Κυκλώματος Υποστρώματος Μικροκυμάτων Υψηλής Συχνότητας F4BM255 |
Διαστάσεις Πλακέτας |
| 59mm × 521mm |
Πάχος Τελικής Πλακέτας |
| 3mm |
Επιφανειακό Φινίρισμα |
| Διπλής Όψης Εμβάπτισης Χρυσού, Πράσινη Μάσκα Συγκόλλησης, Λευκή Μεταξοτυπία |
Βασικό Υλικό |
| Σύνθετο Επίθεμα PTFE + Υαλοΐνες |
Συμβατό Φύλλο Χαλκού |
| Φύλλο Χαλκού 2oz |
Εισαγωγή Υλικού F4BM255 |

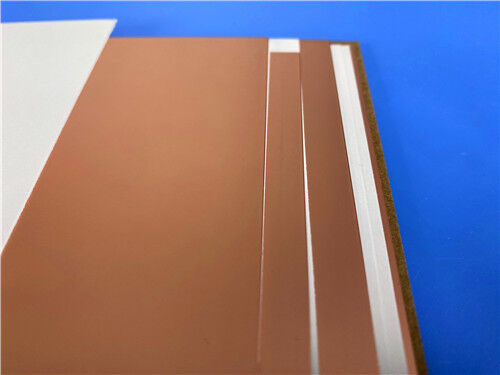

| Αυτό το υπόστρωμα μικροκυμάτων υιοθετεί μια σύνθετη δομή υψηλής ποιότητας που αποτελείται από ύφασμα υαλοϊνών υψηλής ποιότητας, ρητίνη PTFE και φιλμ PTFE, κατασκευασμένο μέσω επιστημονικής αναλογίας και αυστηρών διαδικασιών συμπίεσης υψηλής ακρίβειας. Σε σύγκριση με τα παραδοσιακά υλικά F4B, το F4BM255 διαθέτει ευρύτερο ρυθμιζόμενο εύρος διηλεκτρικής σταθεράς, χαμηλότερη διηλεκτρική απώλεια, υψηλότερη αντίσταση μόνωσης και πιο σταθερή συνολική ηλεκτρική απόδοση. Ο τύπος του υλικού επιτρέπει την ευέλικτη ρύθμιση παραμέτρων αλλάζοντας την αναλογία ρητίνης PTFE και υφάσματος υαλοϊνών: υψηλότερη περιεκτικότητα σε υαλοΐνες βελτιώνει αποτελεσματικά τη σταθερότητα διαστάσεων, μειώνει τον συντελεστή θερμικής διαστολής και τη θερμική μετατόπιση, ενώ αυξάνει ελαφρώς τη διηλεκτρική απώλεια για να επιτύχει ισορροπημένη συνολική απόδοση. |
Διαφορές Υλικών F4BM και F4BME |
Το F4BM και το F4BME μοιράζονται την ίδια φόρμουλα διηλεκτρικού στρώματος, και οι διαφορές στην απόδοσή τους προέρχονται κυρίως από τους τύπους συμβατού φύλλου χαλκού για να προσαρμοστούν σε διαφορετικά σενάρια εφαρμογής. Το F4BM συνδυάζεται με φύλλο χαλκού ED, κατάλληλο για εφαρμογές χωρίς αυστηρούς δείκτες PIM. Το F4BME υιοθετεί αναστραμμένο φύλλο χαλκού RTF, που διαθέτει εξαιρετική απόδοση PIM, πιο ακριβή έλεγχο κυκλώματος και χαμηλότερη απώλεια αγωγού για σενάρια υψηλής συχνότητας υψηλής ακρίβειας.
Σειρά F4BM: Εξοπλισμένο με τυπικό φύλλο χαλκού ED, κατάλληλο για γενικά έργα μικροκυμάτων και RF χωρίς περιορισμούς προδιαγραφών PIM, προσφέροντας υψηλή απόδοση κόστους για μαζική εμπορική ανάπτυξη.
Σειρά F4BME: Υιοθετεί αναστραμμένο φύλλο χαλκού RTF, παρέχοντας εξαιρετική απόδοση PIM, λεπτότερη ακρίβεια ελέγχου κυκλώματος και χαμηλότερη απώλεια αγωγού, προσαρμοσμένο για συστήματα RF υψηλής ακρίβειας και επικοινωνιών χαμηλής παρεμβολής.
Βασικά Χαρακτηριστικά Απόδοσης
Προσαρμόσιμη Διηλεκτρική Σταθερά: Υποστηρίζει ρυθμιζόμενες τιμές DK από 2.17 έως 3.0 με πλήρη προσαρμογή, επιτρέποντας ακριβή αντιστοίχιση παραμέτρων για να ταιριάζει σε διάφορες συνθήκες λειτουργίας κυκλωμάτων RF και μικροκυμάτων.
Εξαιρετικά Χαμηλή Απώλεια Υψηλής Συχνότητας: Υιοθετεί βελτιστοποιημένη φόρμουλα ανάμειξης ρητίνης PTFE και υφάσματος υαλοϊνών για ελαχιστοποίηση της εξασθένησης σήματος, διασφαλίζοντας καθαρή, σταθερή και υψηλής ποιότητας μετάδοση σήματος μικροκυμάτων.
Εξαιρετική Απόδοση PIM (Έκδοση F4BME): Η αναβαθμισμένη έκδοση F4BME χρησιμοποιεί αναστραμμένο φύλλο χαλκού RTF για να παρέχει εξαιρετικούς δείκτες PIM, χαμηλότερη απώλεια αγωγού και πιο ακριβή έλεγχο κυκλώματος για συστήματα RF υψηλής ακρίβειας χαμηλής παρεμβολής.
Ανώτερη Σταθερότητα Διαστάσεων & Θερμική: Η ρυθμιζόμενη αναλογία υαλοϊνών μειώνει αποτελεσματικά τον συντελεστή θερμικής διαστολής και τη θερμική μετατόπιση, διατηρώντας σταθερή δομική ακρίβεια ακόμη και σε μεταβαλλόμενα θερμικά περιβάλλοντα.
Ισχυρή Περιβαλλοντική Προσαρμοστικότητα: Διαθέτει αξιόπιστη αντίσταση στην ακτινοβολία και χαρακτηριστικά εξαιρετικά χαμηλής εκπομπής αερίων, κατάλληλο για ακραία και σύνθετα βιομηχανικά και αεροδιαστημικά σενάρια εργασίας.
Υψηλή Απόδοση Κόστους & Μαζική Παραγωγή: Διατίθεται σε ποικίλα μεγέθη και υποστηρίζεται από ώριμες διαδικασίες παραγωγής παρτίδων, παρέχοντας σταθερή εμπορική προμήθεια και μειώνοντας αποτελεσματικά το συνολικό κόστος έργου για ανάπτυξη εξοπλισμού υψηλής συχνότητας μεγάλης κλίμακας.
Τυπικές Εφαρμογές
Με απόδοση χαμηλής απώλειας υψηλής συχνότητας, σταθερές διηλεκτρικές παραμέτρους και εξαιρετική περιβαλλοντική προσαρμοστικότητα, οι πλακέτες κυκλωμάτων μικροκυμάτων F4BM255 εφαρμόζονται ευρέως σε εμπορικές επικοινωνίες, συστήματα ανίχνευσης ραντάρ και δορυφορικά συστήματα μικροκυμάτων:
Συσκευές μικροκυμάτων, μονάδες RF και συστήματα ανίχνευσης ραντάρ
Μετατοπιστές φάσης και διάφορα παθητικά ηλεκτρονικά εξαρτήματα
Διαχωριστές ισχύος, ζεύκτες και συνδυαστές
Δίκτυα τροφοδοσίας και συστήματα κεραιών φάσης
- Εξοπλισμός δορυφορικών επικοινωνιών και υλικό κεραιών σταθμών βάσης
- Συμπέρασμα
- Η πλακέτα κυκλώματος υποστρώματος μικροκυμάτων F4BM255 ξεχωρίζει ως μια ευέλικτη, υψηλής αξιοπιστίας λύση κυκλώματος υψηλής συχνότητας για σύγχρονα συστήματα RF, μικροκυμάτων και επικοινωνιών. Εξισορροπώντας προσαρμόσιμες διηλεκτρικές παραμέτρους, εξαιρετικά χαμηλή απώλεια σήματος και εξαιρετική σταθερότητα διαστάσεων, αυτή η πλακέτα πάχους 3mm, με χαλκό 2oz και φινίρισμα εμβάπτισης χρυσού, προσφέρει σταθερή ηλεκτρική απόδοση που υπερβαίνει κατά πολύ τα τυπικά υλικά F4B. Με προαιρετικό αναβαθμισμένο φύλλο χαλκού F4BME για ανώτερη απόδοση PIM, προσαρμόζεται τόσο σε γενικά εμπορικά έργα όσο και σε εφαρμογές υψηλής ακρίβειας χαμηλής παρεμβολής.
