Πλακέτα τυπωμένου κυκλώματος υβριδικού τύπου Rogers RO4003C 4 στρώσεων 0,75mm 2u” επιχρυσωμένη

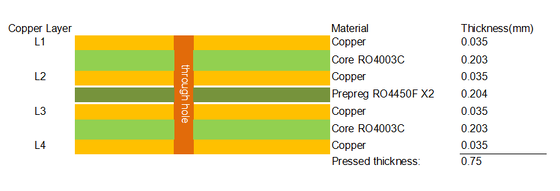

This high-precision 4-layer Rogers RO4003C hybrid PCB is professionally manufactured for high-frequency RF and microwave circuit applications that demand stable electrical performance and high fabrication consistencyΜε την υιοθέτηση μιας συμμετρικής υβριδικής στοιβάδας με διηλεκτρικό 0,203mm RO4003C και στις δύο πλευρές και προεπιλογή σύνδεσης RO4450F στη μέση, η πλακέτα επιτυγχάνει ένα τυποποιημένο πάχος στρώσης 0,75mm.Κάθε αγωγό στρώμα είναι σχεδιασμένο με 1 ουγκιά τελικό πάχος χαλκού, εξασφαλίζοντας ομοιόμορφη αγωγιμότητα ρεύματος και σταθερή μετάδοση σήματος υψηλής συχνότητας.

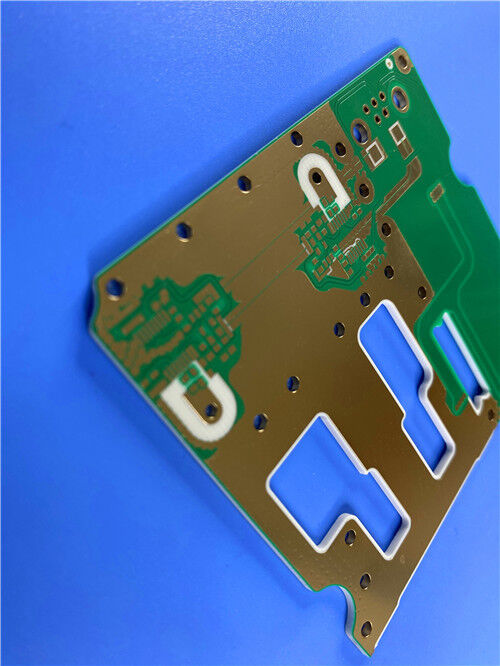

Όσον αφορά την επιφάνεια και την έλξη, διαθέτει πράσινη μάσκα συγκόλλησης με μαύρα χαρακτήρες στο επάνω στρώμα και απλή πράσινη μάσκα συγκόλλησης χωρίς έλξη στο κάτω στρώμα,σε συνδυασμό με 2u ς βύθιση χρυσοπλαστική για την παροχή εξαιρετικής αντοχής στην οξείδωσηΣύμφωνα με τα αυστηρά πρότυπα κατασκευής υψηλής αξιοπιστίας IPC-6012 κλάσης 3,Το προϊόν υιοθετεί οπές πάχους χαλκού 25μm και γεμάτες με τεχνολογία γεμίσματος ηλεκτροπληρωμένης ρητίνης για την εξάλειψη των κοίλων διαδρόμωνΜεγέθους 98 mm × 62 mm ανά κομμάτι, αυτό το PCB υψηλής συχνότητας υποστηρίζει τυποποιημένη συναρμολόγηση και παραγωγή παρτίδων,που είναι ευρέως κατάλληλο για εμπορικό και βιομηχανικό εξοπλισμό επικοινωνίας υψηλής συχνότητας.

PCBΠροδιαγραφές

Οδηγίες επεξεργασίας υλικών της σειράς RO4003C Rogers

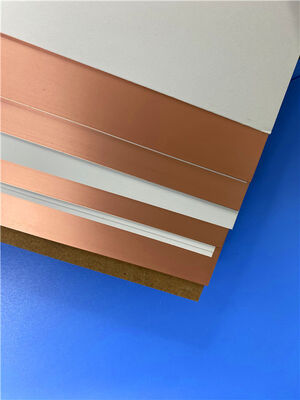

Το Rogers RO4003C είναι ένα κορυφαίο υδρογονανθρακικό κεραμικό στρώμα, το οποίο χρησιμοποιείται ευρέως παράλληλα μεRO4350BκαιRO4835Η σειρά αυτή χρησιμοποιείται για την κατασκευή υψηλής συχνότητας ραδιοσυχνοτήτων και μικροκυμάτων PCB. Διαθέτει σταθερές διηλεκτρικές επιδόσεις και εξαιρετική καθολική συμβατότητα διαδικασιών,Ιδανικά για την κατασκευή πολυεπίπεδων PCB με προεπιλεγμένα ράμματα σύνδεσης RO4400FΠαρακάτω παρατίθενται οι τυποποιημένες κατευθυντήριες γραμμές επεξεργασίας για υποστρώματα RO4003C:

Πρότυπα αποθήκευσης υλικών

Για να διατηρηθούν σταθερές ηλεκτρικές και μηχανικές ιδιότητες, τα πλήρως επικαλυμμένα στρώματα RO4003C απαιτούν ελεγχόμενη αποθήκευση σε θερμοκρασία δωματίου μεταξύ 10 °C και 32 °C.Η υιοθέτηση συστήματος απογραφής "πρώτος μέσα, πρώτος έξω" και η πλήρης παρακολούθηση παρτίδας αποφεύγει τη μακροπρόθεσμη υποβάθμιση της αποθήκευσης, εξασφαλίζοντας την πλήρη ιχνηλασιμότητα της ποιότητας από τις πρώτες ύλες στα τελικά προϊόντα PCB.

Εργαλεία και προετοιμασία εσωτερικού στρώματος

Το RO4003C είναι συμβατό με τα κύρια εργαλεία παραγωγής με καρφίτσες και χωρίς καρφίτσες..Για την προεπεξεργασία της επιφάνειας, τα υποστρώματα λεπτού πυρήνα υιοθετούν ροές εργασίας χημικού καθαρισμού, μικροεγχειρίσματος και ξεπλύματος, ενώ τα πλαίσια παχιάς πυρήνας υποστηρίζουν μηχανικό καθαρισμό.Το υλικό ταιριάζει με τους περισσότερους φωτοαντίστοιχους υγρών και ξηρών ταινιών και λειτουργεί απρόσκοπτα με τις συμβατικές γραμμές παραγωγής FR-4 DES για ακριβές σχεδιασμό κυκλωμάτων.

Διαδικασία πολυεπίπεδης λαμινοποίησης

Αυτό το υφασματικό υλικό υψηλής συχνότητας υποστηρίζει τυποποιημένες τεχνολογίες επεξεργασίας επιφάνειας οξειδίου χαλκού και οξειδίου, και είναι συμβατό με διάφορα συστήματα θερμοστεγόνων και θερμοπλαστικών συγκολλητικών,που επιτρέπουν σταθερήΗ τυποποιημένη διαδικασία σύνδεσης εγγυάται στενή ενσωμάτωση στρωμάτων και συνεπή δομική απόδοση για υβριδικές στοίβες PCB υψηλής συχνότητας.

Επαγγελματικές προδιαγραφές γεωτρήσεων

Για την τρυπή RO4003C εφαρμόζονται τυποποιημένες πλάκες εισόδου αλουμινίου και φαινολικές πλάκες εξόδου.Μεγάλης διαμέτρου τρυπάνι απαιτεί ένα φορτίο τσιπ πάνω από 0Παρά την ελαφρά φθορά του εργαλείου κατά τη διάρκεια της επεξεργασίας, το μέγεθος της συσκευής είναι μικρότερο από το μέγεθος της συσκευής.η ομοιόμορφη δομή κεραμικών σωματιδίων διατηρεί σταθερή τραχύτητα τοιχώματος τρύπας 8 ∆25μm, παρέχοντας σταθερή ποιότητα για μαζική παραγωγή.
