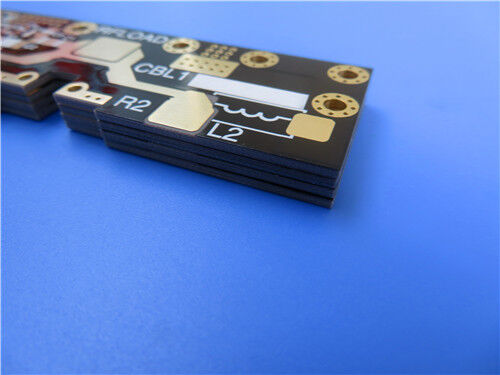

10mil F4BTME350 Υποστρώμα 2 στρώσεων Ultra-thin Low Loss RF PCB

Αυτό το προσαρμοσμένο F4BTME350 PCB είναι ένα εξαιρετικά λεπτό πλακέτο υψηλής συχνότητας βελτιστοποιημένο για σύγχρονες κεραίες σταθμών βάσης 4G/5G, δορυφορική επικοινωνία, αεροδιαστημικό εξοπλισμό,και μονάδες ραδιοσυχνοτήτων/μικροκυμάτων για πολλαπλά σενάριαΜε ένα εξαιρετικά λεπτό πάχος 0,3mm και επαγγελματικό υποστρώμα PTFE γεμάτο με νανοκεραμική F4BTME350.η εν λόγω πλακέτα παρέχει σταθερή απόδοση σήματος χαμηλής απώλειας και χαρακτηριστικά PIM εξαιρετικά χαμηλής ποιότητας (<-160 dBc)Κατασκευασμένο με ακριβή 6/8 mil λεπτή ίχνη / χώρο, 0,25mm μικρο-τρύπα σχεδιασμό, βύθιση χρυσό επιφάνεια φινίρισμα, μαύρη κορυφή συγκόλληση μάσκα και λευκή κορυφή μεταξοειδής, το 89.77mm × 45.Το 16mm PCB ακολουθεί αυστηρά τα πρότυπα IPC-Class-2 και υποβάλλεται σε πλήρη ηλεκτρική δοκιμή 100% πριν από την αποστολήΕίναι μια αξιόπιστη λύση PCB υψηλής συχνότητας για ενισχυτές χαμηλού θορύβου, κεραίες φάσης, αυτοκινητοβιομηχανικά ραντάρ και έργα υψηλής ισχύος συστατικών RF σε όλο τον κόσμο.

Προδιαγραφές PCB

Αυτό το διπλάσιο PCB υψηλής συχνότητας F4BTME350 υιοθετεί καθαρή διάτρητη δομή χωρίς τυφλούς διαδρόμους, εξασφαλίζοντας καθαρή και σταθερή μετάδοση σήματος υψηλής συχνότητας.Όλες οι μηχανικές και ηλεκτρικές παραμέτρους είναι αυστηρά βαθμολογημένες για την κατασκευή ακριβούς κυκλώματος μικροκυμάτων.

Δύο στρώσεις PCB

Η συμμετρική πολύ λεπτή στοίβα διαθέτει ένα 10mil F4BTME350 πυρήνα διηλεκτρικό στρώμα,διατήρηση ισορροπημένης μηχανικής πίεσης και εξαιρετικά σταθερής διηλεκτρικής απόδοσης για τη μετάδοση σήματος μικροκυμάτων υψηλής συχνότητας.

Στατιστικές PCB

Αυτό το πρωτότυπο PCB έχει σχεδιαστεί με κατανάλωση συμπαγούς κυκλώματος, ανταποκρινόμενη στις απαιτήσεις διάταξης μικροσκοπικών μονάδων ραδιοσυχνοτήτων και δικτύων τροφοδοσίας κεραίων.Τα τυποποιημένα αρχεία Gerber RS-274-X υποστηρίζουν την ακριβή κατασκευή πρωτοτύπων και την παραγωγή παρτίδων.

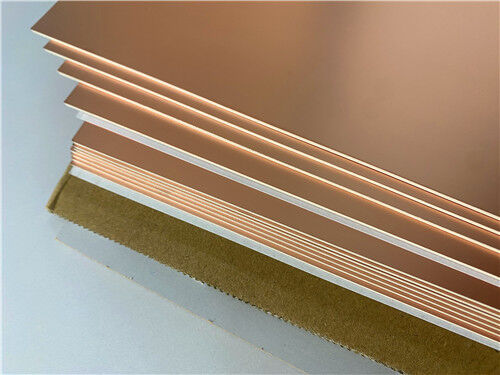

Επισκόπηση του υλικού F4BTME350

Τα στρώματα της σειράς F4BTME κατασκευάζονται μέσω μιας σχολαστικής διαδικασίας που περιλαμβάνει την επιστημονική σύνθεση υφάσματος από γυάλινες ίνες, νανοκεραμικών γεμιστών και ρητίνης πολυτετραφθοροαιθυλενίου (PTFE).Τα υποστρώματα αυτά είναι χτισμένα πάνω στοF4BMΗ ενσωμάτωση αυτή οδηγεί σε ενισχυμένη διηλεκτρική σταθερά, ανώτερη αντοχή στη θερμότητα,μειωμένος συντελεστής θερμικής διαστολής, αυξημένη αντοχή μονόληψης και βελτιωμένη θερμική αγωγιμότητα, διατηρώντας ταυτόχρονα χαρακτηριστικά χαμηλών απωλειών.Τα στρώματα F4BTME είναι ειδικά συνδυασμένα με αντίστροφα επεξεργασμένο χαλκό RTF, παρέχοντας εξαιρετικές επιδόσεις όσον αφορά το PIM, τον ακριβή έλεγχο της γραμμής και την ελαχιστοποίηση της απώλειας των αγωγών.

Υλικό F4BTME350Χαρακτηριστικά

Προσαρμοσμένο για σενάρια εμπορικής και αεροδιαστημικής υψηλής συχνότητας, αυτό το F4BTME350 ultra-thin PCB λύνει τα κοινά σημεία πόνου των συμβατικών πλατφορμών RF:

Σταθερή υψηλής συχνότητας απόδοση: σταθερή Dk 3,5 και χαμηλή απώλεια Df παρέχουν σταθερή απόδοση σήματος σε 10GHz έως 20GHz,αποφυγή της απόκλισης συχνότητας για τον σταθμό βάσης 5G και τις δορυφορικές συσκευές επικοινωνίας.

Υπερ-χαμηλή σταθερότητα PIM: PIM χαμηλότερη από -160 dBc εξαλείφει τις παθητικές παρεμβολές διατροποποίησης, εξασφαλίζοντας καθαρή έξοδο σήματος για κεραίες φάσης και μονάδες ενισχυτή χαμηλού θορύβου.

Υψηλότερη θερμική και διαμετρική σταθερότητα: Η εξαιρετικά χαμηλή CTE στον άξονα X/Y και ο χαμηλός θερμικός συντελεστής Dk διατηρούν σταθερές ηλεκτρικές και μηχανικές επιδόσεις υπό ακραίες αλλαγές θερμοκρασίας.

Χαμηλή απώλεια αγωγών και υποστήριξη λεπτών γραμμών: Αντιστοίχως με το αντίστροφο επεξεργασμένο χαλκό RTF, υποστηρίζει ακριβή έλεγχο γραμμών και ελαχιστοποιεί την απώλεια σήματος για συστατικά ραδιοσυχνοτήτων υψηλής ισχύος.

Υψηλή προσαρμοστικότητα στο περιβάλλον: 0,05% εξαιρετικά χαμηλή απορρόφηση υγρασίας εξασφαλίζει αξιόπιστη λειτουργία σε εξωτερικούς χώρους σταθμού βάσης, αεροδιαστημικού και οχηματικού ραντάρ.

Ακριβής ποιότητα παράδοσης: πρότυπο κατασκευής IPC-Class-2 + 100% ηλεκτρική δοκιμή πριν από την αποστολή εγγυάται μηδενικά ελαττώματα κυκλώματος και σταθερή συνέπεια παρτίδας.

Εφαρμογές

Τα διπλά στρώματα υπεραπλανών PCB F4BTME350 χρησιμοποιούνται ευρέως σε συστήματα ραδιοσυχνοτήτων υψηλής ακρίβειας και μικροκυμάτων χαμηλής παρεμβολής:

• Αντενές σταθμών βάσης 4G/5G και δίκτυα τροφοδοσίας κεραίων μεγάλου μορφότυπου PCS/PCN
• Ενεργειακές συσκευές για την παραγωγή ηλεκτρικών συλλέκτων
• Άντενες φάσης και συστήματα αντενών ευαίσθητων σε φάση
• Τερματικά δορυφορικών επικοινωνιών, αεροδιαστημικός εξοπλισμός και εξοπλισμός καμπίνας
• Μονούλες ραδιοκυμάτων μικροκυμάτων, συστήματα ραντάρ αυτοκινήτων και στρατιωτικών ραντάρ
• Παθητικά συστατικά ραδιοσυχνοτήτων: διαμεριστές ισχύος, ζεύγη και συνδυαστές

Συμπεράσματα

Αυτό το προσαρμοσμένο F4BTME350 2 στρώσεων εξαιρετικά λεπτό άκαμπτο PCB παρέχει οικονομικά αποδοτικές λύσεις υψηλής σταθερότητας για εμπορικές επικοινωνίες 5G, δορυφορικά και αεροδιαστημικά έργα RF.Κατασκευασμένο με γνήσιο υποστρώμα PTFE F4BTME350 νανοκεραμικού τύπου και χαλκόφυλλο RTFΤα πλαίσια είναι πλήρως ηλεκτρικά δοκιμασμένα και συμμορφώνονται με τα πρότυπα IPC-Class-2.Υποστηρίζουμε την παγκόσμια αποστολή και την ευέλικτη προσαρμογή για την επαλήθευση πρωτοτύπου RF και τις παραγγελίες μαζικής παραγωγής.
