F4BTMS220 PCB 2-στρώμα 0,3mm Ultra-thin Bare Copper Circuit Board

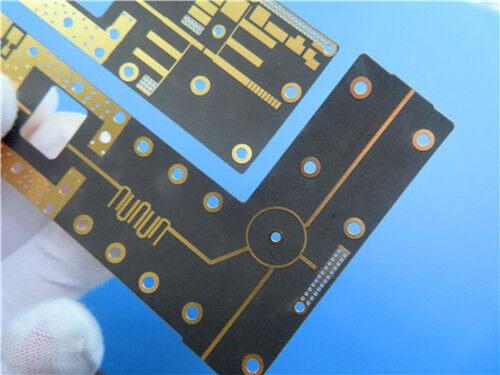

Πρόκειται για ένα προσαρμοσμένο άκαμπτο PCB 2 στρωμάτων, κατασκευασμένο σε υποστρώμα υψηλής συχνότητας F4BTMS220, ειδικά κατασκευασμένο για εφαρμογές μικροκυμάτων, ραδιοσυχνοτήτων, αεροδιαστημικών και σχετικών με ραντάρ κυκλωμάτων.Με πάχος τελικής επεξεργασίας 0.3mm, αυτή η πλακέτα υιοθετεί ένα ειδικό σχέδιο γυμνού χαλκού χωρίς μάσκα συγκόλλησης και μεταξοειδή οθόνη και στις δύο πλευρές, εξαλείφοντας την επιπλέον παρέμβαση της επικάλυψης κατά τη διάρκεια της μετάδοσης σήματος υψηλής συχνότητας.Το μέγεθος της σανίδας είναι 36.4 mm × 88.76 mm με ανοχή διαστάσεων ± 0,15 mm. Κατασκευάζεται αυστηρά σύμφωνα με τις απαιτήσεις IPC-Class-2 και δοκιμάζεται 100% ηλεκτρικά πριν από την αποστολή,Αυτό το PCB παρέχει σταθερή και επαναλαμβανόμενη απόδοση για την ανάπτυξη υψηλής τεχνολογίας ασύρματων και μικροκυμάτων σε όλο τον κόσμο.

Προδιαγραφές PCB

Αυτό το πρωτότυπο PCB χρησιμοποιεί ένα καθαρό σχεδιασμό διατρητών χωρίς τυφλούς διαδρόμους, απλοποιώντας τις διαδρομές σήματος και διατηρώντας σταθερή μετάδοση υψηλής συχνότητας.4 mm ελάχιστο μέγεθος τρύπας, που πληροί τις προδιαγραφές ακριβείας για τη διάταξη κυκλώματος ραδιοσυχνοτήτων.

Δομή συσσωρευτών PCB

Αυτή η 2-στρωτή στοίβαξη αποτελείται από διπλά στρώματα χαλκού 35μm και ένα διαλεκτικό πυρήνα 0,254mm (10mil) F4BTMS220.Αυτή η συμμετρική δομή παρέχει ακόμη μηχανική ισορροπία και σταθερή διηλεκτρική απόδοση για κυκλώματα υψηλής συχνότητας.

Στατιστικές PCB

Το αρχείο σχεδιασμού παρέχεται σε τυποποιημένο μορφότυπο Gerber RS-274-X, πλήρως συμβατό με τις επαγγελματικές διαδικασίες πρωτότυπησης PCB και μαζικής παραγωγής.

Για το υλικό F4BTMS220

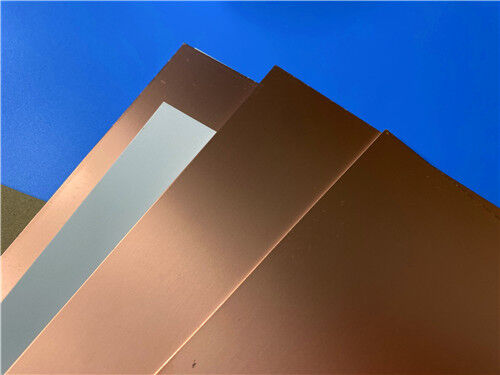

Το F4BTMS220 είναι μια αναβαθμισμένη έκδοση του συμβατικούF4BTMΗ φόρμουλα του συνδυάζει υφάσματα εξαιρετικά λεπτών υαλοειδών και μεγάλες ποσότητες ομοιόμορφα κατανεμημένων νανοκεραμικών συμπληρωμάτων με ρητίνη PTFE.Αυτό το υλικό μειώνει σημαντικά την αρνητική επίδραση των γυάλινων ινών στην εξαγωγή ηλεκτρομαγνητικών κυμάτων, μειώνοντας αποτελεσματικά τις διηλεκτρικές απώλειες και την ανισιοτροπία του υλικού, βελτιώνοντας παράλληλα τη διαμετρική σταθερότητα και τη θερμική αγωγιμότητα.

Σε σύγκριση με τα συνηθισμένα υποστρώματα υψηλής συχνότητας, το F4BTMS220 διαθέτει πιο σταθερή διηλεκτρική θερμοκρασία και χαμηλότερο συντελεστή θερμικής διαστολής.Το υλικό είναι εξοπλισμένο με χαλκό RTF χαμηλής τραχύτητας ως πρότυπο, το οποίο συμβάλλει στη μείωση της απώλειας των αγωγών και στη διατήρηση σταθερής αντοχής της φλούδας.Υποστηρίζει τη σύνδεση βάσης χαλκού και αλουμινίου και είναι ευρέως αναγνωρισμένη ως αξιόπιστη εναλλακτική λύση για τα εισαγόμενα υλικά υψηλής συχνότητας αεροδιαστημικής κλάσης.

Χαρακτηριστικά του προϊόντος

Κατασκευασμένο με αναβαθμισμένο υπόστρωμα F4BTMS220, αυτό το PCB προσφέρει πραγματικά πλεονεκτήματα υψηλής συχνότητας με βάση τα εγγενή χαρακτηριστικά του υλικού:

Εξαιρετικά χαμηλή διηλεκτρική απώλεια με Df τόσο χαμηλή όσο 0,0009 στα 10GHz, υποστηρίζοντας τη μετάδοση σήματος μικροκυμάτων υψηλής απόδοσης.

Η σταθερή διηλεκτρική σταθερά Dk 2.2 εξασφαλίζει συνεπή ηλεκτρική απόδοση σε κοινές ζώνες συχνοτήτων ραδιοσυχνοτήτων.

Η χαμηλή απορρόφηση υγρασίας 0,02% βελτιώνει την προσαρμοστικότητα στο περιβάλλον για εξωτερικές και αεροδιαστημικές εφαρμογές.

Το χαλκό με χαμηλή τραχύτητα RTF ελαχιστοποιεί την απώλεια των αγωγών και εξασφαλίζει σταθερή αγωγιμότητα του κυκλώματος.

Η βαθμολογία επιβράδυνσης φλόγας UL94-V0 πληροί τα πρότυπα ασφάλειας για αεροδιαστημικό και στρατιωτικό εξοπλισμό.

Ο σχεδιασμός γυμνού χαλκού αφαιρεί τις παρεμβολές της μάσκας συγκόλλησης, διατηρώντας την αρχική υψηλής συχνότητας απόδοση του υπόστρωμα.

Εφαρμογές

Αυτό το F4BTMS220 υπερυχνό PCB χρησιμοποιείται συνήθως σε συστήματα υψηλής αξιοπιστίας μικροκυμάτων και ραδιοσυχνοτήτων που απαιτούν χαμηλή απώλεια και σταθερή διηλεκτρική συμπεριφορά:

• Εξοπλισμός αεροδιαστημικής και διαστημικής καμπίνας
• Μονούλες κυκλωμάτων μικροκυμάτων και ραδιοσυχνοτήτων
• Στρατιωτικά συστήματα ραντάρ
• Δίκτυα τροφοδοσίας κεραίας
• Άντενες ευαισθητοποίησης φάσης και άντενες φάσης
• Συσκευές δορυφορικής επικοινωνίας

Συμπεράσματα

Αυτό το εξατομικευμένο 2 στρώματα F4BTMS220 εξαιρετικά λεπτό PCB παρέχει σταθερή απόδοση χαμηλής απώλειας για αεροδιαστημικά, ραντάρ και δορυφορικά σχέδια επικοινωνίας.Υιοθέτηση αναβαθμισμένου υλικού PTFE γεμάτου νανοκεραμική και χαλκού χαμηλής τραχύτητας RTFΌλες οι μονάδες περνάνε πλήρη ηλεκτρική δοκιμή και συμμορφώνονται με τα πρότυπα IPC-Class-2.Υποστηρίζουμε την παγκόσμια αποστολή και καλωσορίζουμε την προσαρμογή με βάση το Gerber για πρωτότυπο και μικρή παραγωγή παρτίδας.
