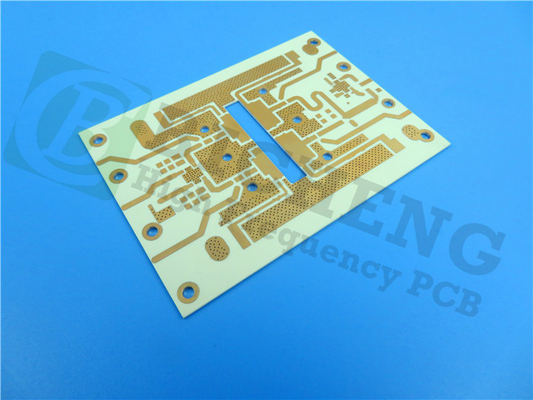

Double Layer Rogers PCB Ενσωματωμένο32.7mil RO4003C LoPro Αντίστροφη Επεξεργασμένη μεμβράνη για CellularσιασμικρότάξιονΕΝΑτέννες
(Οι πλακέτες τυπωμένων κυκλωμάτων είναι προϊόντα κατά παραγγελία, η εικόνα και οι παράμετροι που εμφανίζονται είναι απλώς για αναφορά)
Τα ελάσματα RO4003C LoPro χρησιμοποιούν μια αποκλειστική τεχνολογία της Rogers που επιτρέπει στο φύλλο που έχει υποστεί αντίστροφη επεξεργασία να κολλήσει με το τυπικό διηλεκτρικό RO4003C.Αυτό έχει ως αποτέλεσμα ένα laminate με χαμηλή απώλεια αγωγού για βελτιωμένη απώλεια εισαγωγής και ακεραιότητα σήματος, διατηρώντας παράλληλα όλα τα άλλα επιθυμητά χαρακτηριστικά του τυπικού συστήματος laminate RO4003C.
Χαρακτηριστικά και πλεονεκτήματα:
Τα υλικά RO4003C είναι ελάσματα από ενισχυμένο υδρογονάνθρακα/κεραμικό με πολύ χαμηλού προφίλ φύλλο με ανάστροφη επεξεργασία.
1. Μικρότερη απώλεια εισαγωγής
2. Χαμηλό PIM
3. Αυξημένη ακεραιότητα σήματος
4. Υψηλή πυκνότητα κυκλώματος
Χαμηλός συντελεστής θερμικής διαστολής του άξονα Z
1. Δυνατότητα πλακέτας πολλαπλών στρώσεων
2. Ευελιξία σχεδιασμού
Συμβατή διαδικασία χωρίς μόλυβδο
1. Επεξεργασία υψηλής θερμοκρασίας
2. Ανταποκρίνεται σε περιβαλλοντικές ανησυχίες
Ανθεκτικό στο CAF
lΗ Δυνατότητα PCB μας (RO4003C LoPro)
| Υλικό PCB: |
Υδρογονανθρακικά Κεραμικά Ελάσματα |
| Ονομασία: |
RO4003C LoPro |
| Διηλεκτρική σταθερά: |
3,38±0,05 |
| Αριθμός επιπέδων: |
Διπλή στρώση, Πολυστρωματική, Υβριδική PCB |
| Βάρος χαλκού: |
0,5 oz (17 µm), 1 oz (35 µm), 2 oz (70 µm) |
| Πάχος PCB: |
12,7mil (0,323mm), 16,7mil (0,424mm), 20,7mil (0,526mm), 32,7mil (0,831mm), 60,7mil (1,542mm) |
| Μέγεθος PCB: |
≤400mm X 500mm |
| Μάσκα ύλης συγκολλήσεως: |
Πράσινο, Μαύρο, Μπλε, Κίτρινο, Κόκκινο κ.λπ. |
| Φινίρισμα επιφάνειας: |
Γυμνός χαλκός, HASL, ENIG, OSP, κασσίτερος εμβάπτισης κ.λπ.. |
Μερικές τυπικές εφαρμογές:
1. Ψηφιακές εφαρμογές όπως διακομιστές, δρομολογητές και αεροπλάνα επιστροφής υψηλής ταχύτητας
2. Κεραίες σταθμών βάσης κινητής τηλεφωνίας και ενισχυτές ισχύος
3. LNB για δορυφόρους απευθείας μετάδοσης
4. Ετικέτες αναγνώρισης RF
Τυπικές ιδιότητες του RO4003C LoPro
| Ιδιοκτησία |
Τυπική αξία |
Κατεύθυνση |
Μονάδες |
Κατάσταση |
Μέθοδος ελέγχου |
| Διηλεκτρική σταθερά, διεργασία |
3,38 ± 0,05 |
z |
-- |
10 GHz/23°C |
IPC-TM-650 2.5.5.5 Σφιγκωμένη λωρίδα |
| Διηλεκτρική σταθερά, Σχεδιασμός |
3.5 |
z |
-- |
8 έως 40 GHz |
Μέθοδος διαφορικού μήκους φάσης |
| Dissipation Factor tan, |
0,0027 0,0021 |
z |
-- |
10 GHz/23°C 2,5 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Θερμικός συντελεστής r |
40 |
z |
ppm/°C |
-50°C έως 150°C |
IPC-TM-650 2.5.5.5 |
| Αντίσταση όγκου |
1,7 Χ 1010 |
|
MΩ•cm |
ΚΟΝΤ Α |
IPC-TM-650 2.5.17.1 |
| Επιφανειακή αντίσταση |
4,2 Χ 109 |
|
MΩ |
ΚΟΝΤ Α |
IPC-TM-650 2.5.17.1 |
| Ηλεκτρική Αντοχή |
31.2(780) |
z |
KV/mm (V/mil) |
0,51 mm (0,020”) |
IPC-TM-650 2.5.6.2 |
| Μέτρο εφελκυσμού |
26889(3900) |
Υ |
MPa(kpsi) |
RT |
ASTM D638 |
| Αντοχή εφελκυσμού |
141(20.4) |
Υ |
MPa(kpsi) |
RT |
ASTM D638 |
| Δύναμη κάμψης |
276(40) |
|
MPa(kpsi) |
|
IPC-TM-650 2.4.4 |
| Σταθερότητα διαστάσεων |
<0,3 |
Χ, Υ |
mm/m(mils/ίντσα) |
μετά από χάραξη +E2/150°C |
IPC-TM-650 2.4.39A |
| Συντελεστής Θερμικής Διαστολής |
11 |
Χ |
ppm/°C |
-55 έως 288°C |
IPC-TM-650 2.1.41 |
| 14 |
y |
| 46 |
z |
| Tg |
>280 |
|
°C TMA |
ΕΝΑ |
IPC-TM-650 2.4.24.3 |
| Td |
425 |
|
°C TGA |
|
ASTM D3850 |
| Θερμική αγωγιμότητα |
0,64 |
|
W/m/°K |
80°C |
ASTM C518 |
| Απορρόφηση υγρασίας |
0,06 |
|
% |
48 ώρες εμβάπτιση 0,060” δείγματος Θερμοκρασία 50°C |
ASTM D570 |
| Πυκνότητα |
1,79 |
|
gm/cm3 |
23°C |
ASTM D792 |
| Αντοχή φλοιού χαλκού |
1,05 (6,0) |
|
N/mm(pli) |
μετά τη συγκόλληση float 1 oz.Φύλλο TC |
IPC-TM-650 2.4.8 |
| Ευφλεκτότητα |
N/A |
|
|
|
UL 94 |
| Συμβατή διαδικασία χωρίς μόλυβδο |
Ναί |
|
|
|
|
