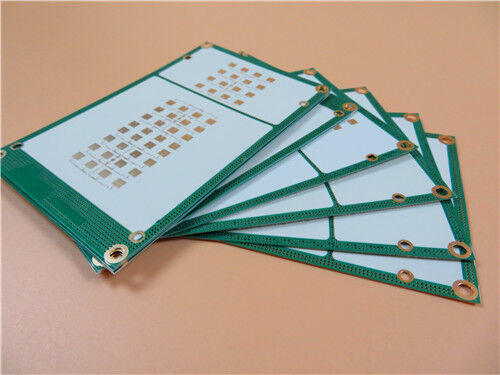

Δύο στρώματα TFA300 PCB σε υποστρώμα υψηλής συχνότητας 5mil

Αυτό το άκαμπτο PCB 2 επιπέδων TFA300 είναι μια πλακέτα τυπωμένου κυκλώματος υψηλής συχνότητας κορυφαίας ποιότητας, προσαρμοσμένης για εφαρμογές αεροδιαστημικής, επικοινωνίας μικροκυμάτων και συστημάτων ραντάρ. Αυτό το PCB υψηλής αξιοπιστίας διαθέτει πάχος τελικής σανίδας 0,2 mm, εξαιρετικής ποιότητας χρυσό φινίρισμα επιφάνειας και βάρος εξωτερικού στρώματος 1 ουγκιά, σε συνδυασμό με μια ακριβή άκαμπτη στοίβαξη 2 στρωμάτων, βασισμένη σε σύνθετο κεραμικό υπόστρωμα TFA300 PTFE υψηλής απόδοσης. Κατασκευασμένο σύμφωνα με αυστηρά πρότυπα ποιότητας IPC-Class-2 και πλήρως επαληθευμένο με 100% ηλεκτρικές δοκιμές πριν από την αποστολή, προσφέρει εξαιρετική σταθερότητα συχνότητας, εξαιρετικά χαμηλές διηλεκτρικές απώλειες και αξιόπιστη θερμική μηχανική απόδοση. Υιοθετώντας μια μοναδική φόρμουλα χωρίς ίνες γυαλιού που εξαλείφει τις παραδοσιακές ηλεκτρομαγνητικές παρεμβολές από fiberglass, αυτό το PCB λειτουργεί ως μια οικονομικά αποδοτική, υψηλής ποιότητας εναλλακτική λύση στα εισαγόμενα υποστρώματα PCB υψηλής συχνότητας και υποστηρίζει παγκόσμια προσφορά και επαγγελματικές τεχνικές υπηρεσίες.

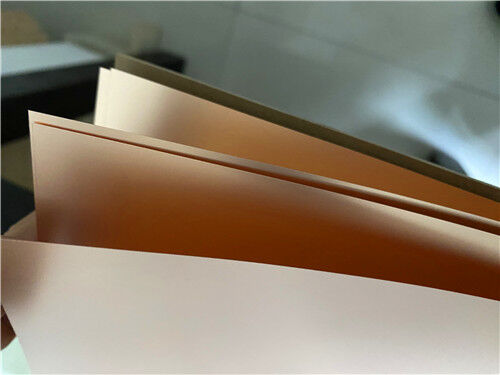

Τι είναι το υπόστρωμα TFA300;

Η σειρά TFA είναι ένα υπερσύγχρονο πολυτετραφθοροαιθυλένιο (PTFE) κεραμικό σύνθετο διηλεκτρικό υπόστρωμα, το οποίο διαθέτει μια μοναδική διαδικασία παραγωγής που διαφέρει θεμελιωδώς από την παραδοσιακή κατασκευή προεμποτισμού υφασμάτων από ίνες γυαλιού. Αντί για ύφασμα από υαλοβάμβακα εμποτισμένο με ρητίνη, υιοθετεί ομοιόμορφη τεχνολογία ανάμειξης νανοκεραμικών και σύνθετων ρητίνης, σε συνδυασμό με επαγγελματικές προσαρμοσμένες διαδικασίες συμπίεσης πλαστικοποίησης για την παραγωγή υλικών πυρήνων PCB υψηλής απόδοσης.

Εξαλείφοντας το φαινόμενο fiberglass κατά τη μετάδοση ηλεκτρομαγνητικών κυμάτων, η σειρά TFA αποφεύγει αποτελεσματικά την παραμόρφωση του σήματος και την απόκλιση συχνότητας, επιτυγχάνοντας εξαιρετική ηλεκτρομαγνητική σταθερότητα. Διαθέτει ελαχιστοποιημένη ανισοτροπία άξονα X/Y/Z, εξαιρετικά χαμηλό συντελεστή θερμικής διαστολής που ταιριάζει με φύλλο χαλκού και σταθερά χαρακτηριστικά διηλεκτρικής θερμοκρασίας, διασφαλίζοντας σταθερή απόδοση σε περιβάλλοντα ακραίων θερμοκρασιών. Η οικογένεια υποστρώματος TFA προσφέρει τέσσερις προσαρμόσιμες επιλογές διηλεκτρικής σταθεράς: 2,94 (TFA294), 3,0 (TFA300), 6,15 (TFA615), και 10.2 (TFA1020), που καλύπτουν διαφορετικές απαιτήσεις σχεδιασμού κυκλωμάτων υψηλής συχνότητας.

Γιατί να επιλέξετε TFA300 PCB; Βασικά χαρακτηριστικά απόδοσης υψηλής συχνότητας

Το υπόστρωμα TFA300 είναι η κύρια κατηγορία υψηλής συχνότητας της σειράς TFA, με σταθερές και ανώτερες ηλεκτρικές, θερμικές και φυσικές ιδιότητες, που πληρούν πλήρως τα πρότυπα εφαρμογής υψηλής αξιοπιστίας αεροδιαστημικής:

Σταθερή διηλεκτρική σταθερά (Dk): 3,0±0,04 στα 10 GHz, εξασφαλίζοντας σταθερή μετάδοση σήματος υψηλής συχνότητας

Εξαιρετικά χαμηλός συντελεστής διάχυσης (Df): 0,001 στα 10 GHz και 20 GHz, 0,0012 στα 40 GHz, μειώνοντας αποτελεσματικά την εξασθένηση του σήματος υψηλής συχνότητας

Εξαιρετική σταθερότητα θερμοκρασίας: Χαμηλό TCDK -8 ppm/°C εντός -55°C έως 150°C, διατηρώντας σταθερή διηλεκτρική απόδοση κάτω από διακυμάνσεις θερμοκρασίας

Ισορροπημένος συντελεστής θερμικής διαστολής (CTE): 18 ppm/°C (άξονας Χ), 18 ppm/°C (άξονας Υ), 30 ppm/°C (άξονας Z) σε -55°C έως 288°C, ταιριάζει απόλυτα με τη διαστολή και τη συστολή του φύλλου χαλκού για την αποφυγή ρωγμών της πλακέτας και αστοχίας κυκλώματος

Ανώτερη θερμική αγωγιμότητα: 0,6 W/mk, επιτάχυνση της απαγωγής θερμότητας και βελτίωση της σταθερότητας λειτουργίας του κυκλώματος

Χαμηλή απορρόφηση υγρασίας: 0,04% ποσοστό απορρόφησης υγρασίας, αποφεύγοντας την υποβάθμιση της απόδοσης που προκαλείται από υγρά περιβάλλοντα

Βαθμολογία επιβραδυντικού φλόγας: Κατηγορία UL 94-V0, που πληροί τα παγκόσμια πρότυπα ασφάλειας και αντοχής στη φωτιά για ηλεκτρονικό εξοπλισμό

Προδιαγραφή κλειδιού PCB

Βελτιστοποιημένη δομή στοίβαξης 2 επιπέδων υψηλής συχνότητας

Η τυποποιημένη πολυεπίπεδη δομή εξασφαλίζει ομοιόμορφη κατανομή τάσεων και σταθερή απόδοση υψηλής συχνότητας:

Στατιστικά PCB

Αποδεκτή μορφή έργου τέχνης:Δεχόμαστε τυπικά αρχεία Gerber RS-274-X που υποβάλλονται από παγκόσμιους πελάτες. Αυτή η τυποποιημένη μορφή αρχείου χρησιμοποιείται για ακριβή τεχνική αξιολόγηση, επίσημη επιβεβαίωση προσφοράς και επίσημη μαζική παραγωγή, επιτρέποντας αποτελεσματική και χωρίς σφάλματα επικοινωνία έργου και σύνδεση κατασκευής σε όλο τον κόσμο.

Πρότυπο ποιότητας παραγωγής:Όλα τα PCB κατασκευάζονται και ελέγχονται αυστηρά σύμφωνα με τα πρότυπα βιομηχανικής αξιοπιστίας IPC-Class-2. Αυτός ο τυποποιημένος ποιοτικός έλεγχος εξασφαλίζει σταθερή, συνεπή και αξιόπιστη απόδοση κυκλώματος, ικανοποιώντας πλήρως τις απαιτήσεις εμπορικών, βιομηχανικών και αεροδιαστημικών σεναρίων εφαρμογών υψηλής συχνότητας.

Υπηρεσία Παγκόσμιας Προμήθειας:Παρέχουμε παγκόσμιες προσαρμοσμένες υπηρεσίες προσφοράς PCB και υποστήριξη αποστολής παγκοσμίως. Οι πελάτες από όλες τις περιοχές του κόσμου μπορούν να υποβάλουν αρχεία Gerber για εξατομικευμένη προσφορά PCB και προσφέρουμε μια ολοκληρωμένη λύση ενιαίας στάσης που περιλαμβάνει επιβεβαίωση τεχνολογίας μηχανικής, παραγωγή ακριβείας, πλήρη επιθεώρηση και διεθνή παράδοση.

Τυπικά σενάρια χρήσης

Επωφελούμενο από την αεροδιαστημική απόδοση υψηλής συχνότητας, τη χαμηλή απώλεια σήματος και την εξαιρετική περιβαλλοντική προσαρμοστικότητα, αυτό το PCB TFA300 εφαρμόζεται ευρέως σε πεδία ασύρματης επικοινωνίας υψηλής ακρίβειας και ανίχνευσης ραντάρ:

Αεροδιαστημική και Αεροπορία:Αεροδιαστημικός εξοπλισμός, διαστημικές συσκευές, ηλεκτρονικά συστήματα καμπίνας αεροσκαφών, αερομεταφερόμενες μονάδες ακριβείας

Συστήματα μικροκυμάτων και κεραιών:Μονάδες μετάδοσης σήματος μικροκυμάτων, κεραίες υψηλής ακρίβειας, εξοπλισμός κεραίας ευαίσθητης φάσης

Ανίχνευση ραντάρ:Συστήματα ραντάρ έγκαιρης προειδοποίησης, αερομεταφερόμενες μονάδες ραντάρ, εξοπλισμός ανίχνευσης ραντάρ υψηλής συχνότητας

Συστήματα σε σειρά φάσης:Κεραίες με συστοιχία φάσης, πλακέτες κυκλωμάτων δικτύου διαμόρφωσης δέσμης

Δορυφορική επικοινωνία και πλοήγηση:Τερματικά δορυφορικής επικοινωνίας, μονάδες συστήματος εντοπισμού θέσης πλοήγησης

Συσκευές ραδιοσυχνοτήτων:Ενισχυτές ισχύος υψηλής συχνότητας και κυκλώματα επεξεργασίας σήματος ραδιοσυχνοτήτων
