Εύκαμπτος τυπωμένος πίνακας κυκλωμάτων FPC ενιαίο πλαισιωμένο Polyimide για το σύστημα τηλεμετρίας
  • Ονομασία
  • Ονομασία
  • Ονομασία
  • Ονομασία

Εύκαμπτος τυπωμένος πίνακας κυκλωμάτων FPC ενιαίο πλαισιωμένο Polyimide για το σύστημα τηλεμετρίας

MOQ: 1PCS
τιμή: USD9.99-99.99
Τυπική συσκευασία: Vacuum bags+Cartons
Περίοδος παράδοσης: 8-9 working days
Μέθοδος πληρωμής: T/T
Ικανότητα εφοδιασμού: 5000PCS per month
Πληροφορίες Πληροφορίες
Περιγραφή προϊόντος
Λεπτομέρειες
Place of Origin
CHINA
Μάρκα
Bicheng
Πιστοποίηση
UL, ISO9001, IATF16949
Model Number
BIC-342.V1.0
Υλικό βάσεων:
Polyimide
Αρίθμηση στρώματος:
Ενιαία πλευρά
Πάχος PCB:
0.15mm ±0.05
Μέγεθος PCB:
2000 Χ 8mm=1PCS
Μάσκα ύλης συγκολλήσεως:
Άσπρος
Η επιφάνεια τελειώνει:
Χρυσός βύθισης
Επισημαίνω:

Εύκαμπτος τυπωμένος πίνακας κυκλωμάτων FPC

,

Ενιαίος πλαισιωμένος πίνακας κυκλωμάτων Polyimide FPC

,

Πίνακας κυκλωμάτων συστημάτων FPC τηλεμετρίας

Περιγραφή προϊόντος

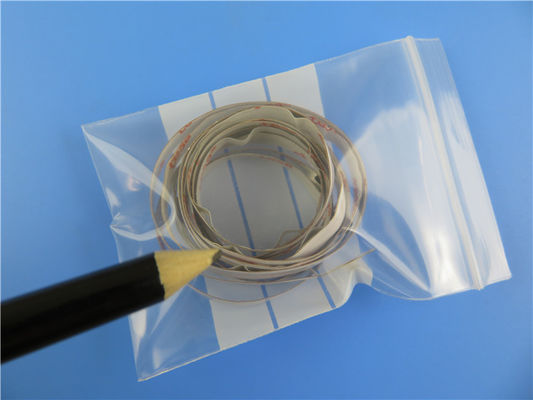

Εύκαμπτο τυπωμένο κύκλωμα FPC που στηρίζεται σε ενιαίο πλαισιωμένο Polyimide με το χρυσό που καλύπτεται και 2 μέτρα μακροχρόνιο για το σύστημα τηλεμετρίας

(Τα εύκαμπτα τυπωμένα κυκλώματα είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)

Προδιαγραφές

ΜΈΓΕΘΟΣ PCB 2000 Χ 8mm=1PCS
Υλικό βάσεων: Polyimide
Αριθμός στρωμάτων Ενιαίο πλαισιωμένο PCB
SMT ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Μέσω των τμημάτων τρυπών ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
STACKUP ΣΤΡΩΜΑΤΟΣ Χαλκός - 35um (1oz)
Polyimide
Ελάχιστα ίχνος και διάστημα: 20mil/20mil
Ελάχιστες/μέγιστες τρύπες: 3.0mm/3.0mm
Τελικό φύλλο αλουμινίου εξωτερικό: 1oz
Τελικό φύλλο αλουμινίου εσωτερικό: 0oz
Τελικό ύψος του PCB: 0.15mm ±0.05
Η επιφάνεια τελειώνει Χρυσός βύθισης
Η μάσκα ύλης συγκολλήσεως ισχύει: ΚΟΡΥΦΗ, κατώτατο σημείο
Χρώμα μασκών ύλης συγκολλήσεως: Άσπρο Coverlay
CONTOUR/CUTTING Περικοπή λέιζερ
Τονωτικό: ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Πλευρά του συστατικού μύθου Αριθ.
Χρώμα του συστατικού μύθου Αριθ.
ΜΕΣΩ ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
FLAMIBILITY ΕΚΤΙΜΗΣΗ Έγκριση λεπτό UL 94-V0.
ΔΟΚΙΜΗ 100% ηλεκτρική προγενέστερη αποστολή δοκιμής
ΤΥΠΟΣ ΕΡΓΟΥ ΤΈΧΝΗΣ ΠΟΥ ΠΑΡΕΧΕΤΑΙ αρχείο ηλεκτρονικού ταχυδρομείου, Gerber rs-274-Χ, PCBDOC κ.λπ.
ΠΕΡΙΟΧΗ ΥΠΗΡΕΣΙΩΝ Παγκοσμίως, συνολικά.


Εύκαμπτος τυπωμένος πίνακας κυκλωμάτων FPC ενιαίο πλαισιωμένο Polyimide για το σύστημα τηλεμετρίας 0

Ικανότητες 2021 FPC

Αριθ. Προδιαγραφές Ικανότητες
1 Τύπος πινάκων Ενιαίο στρώμα, στρώμα Doulbe, πολυστρωματικός, άκαμπτος-ευκίνητο
2 Υλικό βάσεων PI, PET
3 Βάρος χαλκού 0.5oz, 1oz, 2oz
4 Μέγιστο μέγεθος οδηγήσεων 250 X 5000mm
5 Γενικό μέγιστο μέγεθος 250 X 2000mm
6 Πάχος πινάκων 0.03mm3.0mm
7 Ανοχή πάχους ±0.03mm
8 Τρύπα τρυπανιών Mininum 0.05mm
9 Μέγιστη τρύπα τρυπανιών 6.5mm
10 Ανοχή της τρύπας τρυπανιών ±0.025mm
11 Πάχος του τοίχου τρυπών ≧ 8 um
12 Ελάχιστη διαδρομή/Gap του ενιαίου πίνακα στρώματος 0.025/0.03mm
13 Ελάχιστη διαδρομή/Gap του διπλού στρώματος και του πολυστρωματικού πίνακα 0.03/0.040mm
14 Ανοχή χαρακτικής ±0.02mm
15 Ελάχιστο πλάτος του μύθου μεταξιού ≧ 0.125mm
16 Ελάχιστο Heigh του μύθου μεταξιού ≧0.75mm
17 Απόσταση από το μύθο στο μαξιλάρι ≧0.15mm
18 Απόσταση από το άνοιγμα της μάσκας ύλης συγκολλήσεως του τρυπανιού Coverlay στη διαδρομή ≧0.03mm
19 Απόσταση από το άνοιγμα της μάσκας ύλης συγκολλήσεως Punching Coverlay στη διαδρομή ≧0.03mm
20 Πάχος του νικελίου βύθισης 100-300u»
21 Πάχος του χρυσού βύθισης 1-3u»
22 Thicnkess του κασσίτερου βύθισης 150-400u»
23 Ελάχιστο ηλεκτρικό μαξιλάρι δοκιμής 0.2mm
24 Ελάχιστη ανοχή της περίληψης (κανονική διάτρηση φορμών χάλυβα) ±0.1mm
25 Ελάχιστη ανοχή της περίληψης (διάτρηση φορμών χάλυβα ακρίβειας) ±0.05mm
26 Ακτίνα Mininum της γωνίας λοξοτμήσεων (περίληψη) 0.2mm
27 Υλικό Stiffner Pi, FR-4, κόλλα της 3M, PET, φύλλο χάλυβα
28 RoHs Ναι
29 Χρώμα μασκών ύλης συγκολλήσεως Κίτρινος, άσπρος, μαύρος, πράσινος

Εύκαμπτος τυπωμένος πίνακας κυκλωμάτων FPC ενιαίο πλαισιωμένο Polyimide για το σύστημα τηλεμετρίας 1Εύκαμπτος τυπωμένος πίνακας κυκλωμάτων FPC ενιαίο πλαισιωμένο Polyimide για το σύστημα τηλεμετρίας 2Εύκαμπτος τυπωμένος πίνακας κυκλωμάτων FPC ενιαίο πλαισιωμένο Polyimide για το σύστημα τηλεμετρίας 3

Ετικέτες:

Polyimide 25um Flexible PCB Board,

Polyimide Stiffener 2 Oz Copper PCB,

2 Oz Copper 4 Layer Flex PCB
