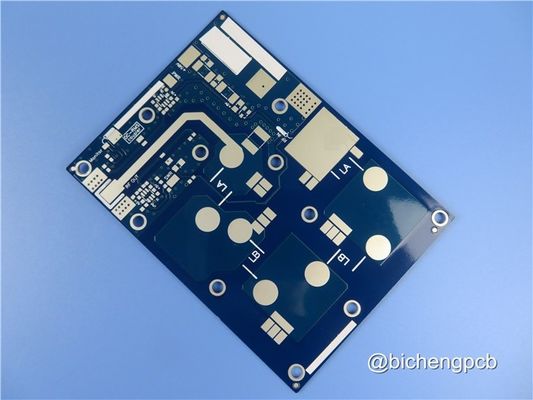

30mil RF-45 Υψηλής συχνότητας PCBμεΜπλεΕμβάπτιση με επικάλυψη με μάσκα συγκόλλησηςΑσημένιο σε Πάντες
(Τα κυκλώματα εκτύπωσης είναι προϊόντα προσαρμοσμένα, η εικόνα και οι παραμέτροι που εμφανίζονται είναι μόνο για αναφορά)
Σύντομη εισαγωγή
Αυτός ο τύπος PCB RF ασημένιου βύθισης κατασκευάζεται σε ένα από τα υλικά της οικογένειας ORCER της Taconic: RF-45.Η μάσκα συγκόλλησης και η επικάλυψη με μεταξοειδές είναι μόνο στο επάνω στρώμαΤο κάτω στρώμα είναι πλήρως εκτεθειμένο και καλυμμένο με ασήμι βύθισης ως ασπίδα.
Προδιαγραφές PCB
| Μέγεθος PCB | 70 x 55 mm = 1 πάνω |
| ΤΥΠΟΣ ΠΑΡΑΣΤΕΛΟΥ | Διπλής όψης PCB |
| Αριθμός στρωμάτων | 2 στρώματα |
| Συστατικά επιφανειακής τοποθέτησης | Ναι. |
| Μέσα από εξαρτήματα τρύπας | ΟΧΙ |
| ΠΑΡΑΓΜΑΤΙΚΗ ΣΤΑΚΗ | χάλκινο ------- 17um ((0,5 oz) + στρώμα TOP πλάκας |
| RF-45 0,787 χιλιοστά | |
| χάλκινο ------- 17um ((0,5 ουγκιές) + πλάκα BOT στρώμα | |
| ΤΕΧΝΟΓΙΑ | |
| Ελάχιστο ίχνος και χώρος: | 40,0 mil / 5,0 mil |
| Ελάχιστες / μέγιστες τρύπες: | 00,4 mm / 6,0 mm |
| Αριθμός διαφόρων οπών: | 1 |
| Αριθμός τρυπών: | 3 |
| Αριθμός σχισμάτων: | 1 |
| Αριθμός εσωτερικών διαχωρισμάτων: | - Όχι. |
| Ελέγχος αντίστασης: | - Όχι. |
| Αριθμός χρυσού δακτύλου: | 0 |
| ΥΛΟΔΟΣ ΠΑΡΟΣ | |
| Εποξικό γυαλί: | RF-45 |
| Τελικό εξωτερικό φύλλο: | 1.0 ουγκιές |
| Τελικό εσωτερικό φύλλο: | Α/Χ |
| Τελικό ύψος PCB: | 00,8 mm ± 0.1 |
| Πλαστική και επικάλυψη | |
| Τελεία επιφάνειας | Ασημένιο κατά βύθιση, 39% |
| Η μάσκα συγκόλλησης εφαρμόζεται σε: | Ανώτατο στρώμα |
| Χρώμα μάσκας συγκόλλησης: | Μπλε |
| Τύπος μάσκας συγκόλλησης: | Κουάνγκσουν |
| ΚΟΝΤΟΥΡ/ΚΑΤΑΣΗ | Διαδρομή |
| ΣΗΜΕΙΩΣΗ | |
| Πλευρά του θρύλου του συστατικού | Ανώτατο στρώμα |
| Χρώμα του παραρτήματος | Λευκό |
| Ονομασία ή λογότυπο του κατασκευαστή: | Α/Χ |
| Δίπλα | Επικάλυψη με τρύπα (PTH), ελάχιστο μέγεθος 0,4 mm. |
| ΑΡΧΙΣΜΟΣ ΠΑΡΑΦΑΛΑΣΤΗΤΑΣ | 94V-0 |
| ΔΕΣΜΟΣ ΤΟΛΕΡΑΣΗΣ | |
| Διάσταση του διαγράμματος: | 0.0059" |
| Επικάλυψη από χαρτόνια: | 0.0029" |
| Ανεπάρκεια τρυπών: | 0.002" |
| Δοκιμή | 100% ηλεκτρική δοκιμή πριν από την αποστολή |
| Τύπος έργου τέχνης που πρέπει να παρασχεθεί | αρχείο ηλεκτρονικού ταχυδρομείου, Gerber RS-274-X, PCBDOC κλπ |
| ΧΟΡΙΟΣ Υπηρεσιών | Παγκοσμίως, παγκοσμίως. |
Άλλα διαθέσιμα ραδιοφωνικά σήματαPCB Ματμοσφαιρική
FR-4 Tg>135, υψηλό Tg>170 FR-4 (S1000-2M, TU-872 SLK, TU-768, IT-180A κλπ.)
Οι εν λόγω διατάξεις δεν εφαρμόζονται στις εταιρείες που είναι εγκατεστημένες σε τρίτες χώρες.
Rogers RT/duroid 5880, RT/duroid 5870, RT/duroid 6002, RT/duroid 6010, RT/duroid 6035HTC κλπ.
Rogers TMM4, TMM10, Kappa 438 κλπ.
PTFE F4B DK2.2DK2.65
Τακονικό TLX-0, TLX-9, TLX-8, TLX-7, TLX-6, TLY-5, TLY-3, RF-10, RF-35TC, TLF-35, RF-60A, RF-45, TRF-45 κλπ.
AD450, AD600, AD1000, TC350 κλπ.
Μεταλλικός πυρήνας PCB, υλικό 1W/MK-3W/MK
Ευέλικτα PCB
Μέγιστος οπτικός ρυθμός:
Η δική μαςPCBΥπηρεσίες
Πρωτότυπα PCB
Μαζική παραγωγή
Μονόπλευρο PCB
Διπλής όψης PCB
Πολυεπίπεδο PCB έως 32 στρώματα
PCB βαρέος χαλκού
Υβριδικά PCB
Ελεγχόμενα με αντίσταση PCB
Μέσα από ενσωματωμένο PCB
Πίνακες PCB με πλέγμα σφαιρικών πλέκων (BGA)
Αόρατο μέσω PCB
Τρύπες αντιβρύσης, μισές τρύπες, τρύπες συνδεδεμένης πίεσης
Σύνταξη με ταχεία επιστροφή
Καμία ελάχιστη ποσότητα παραγγελίας (MOQ)
Υπηρεσία αποστολής από πόρτα σε πόρτα
Περιοχή εξυπηρέτησης:
Η Rogers εξυπηρετεί μια τεράστια περιοχή υπηρεσιών, συμπεριλαμβανομένης της Βόρειας Αμερικής, της Ωκεανίας, της Νοτιοανατολικής Ασίας, της Ανατολικής Ευρώπης, της Αφρικής, της Λατινικής Αμερικής, της Δυτικής και Νότιας Ευρώπης, της Βόρειας Ευρώπης, της Κεντρικής και Νότιας Ασίας,και τη Μέση ΑνατολήΗ ευρεία αυτή κάλυψη εξασφαλίζει ότι οι πελάτες από διαφορετικές περιοχές μπορούν να έχουν πρόσβαση και να επωφεληθούν από τα προϊόντα και τις υπηρεσίες της Rogers.
Τυπικές εφαρμογές:
Τα στρώματα RF-45 βρίσκουν τυπικές εφαρμογές σε διάφορες βιομηχανίες.που τα στρώματα μπορούν να χρησιμοποιηθούν για στοιχεία ή κυκλώματα σε δορυφορικές συσκευές ραδιοφώνουΕπιπλέον, τα laminates RF-45 είναι κατάλληλα για ετικέτες RFID (Radio Frequency Identification), οι οποίες χρησιμοποιούνται για σκοπούς παρακολούθησης και ταυτοποίησης σε διάφορους τομείς.Αυτά τα στρώματα μπορούν επίσης να χρησιμοποιηθούν σε δορυφορικές ραδιοαντίνες, κεραίες RFID και κεραίες GPS, επιτρέποντας την αξιόπιστη και αποτελεσματική μετάδοση και λήψη σήματος σε αυτά τα συστήματα.
Συνολικά, τα λαμινάτα Ροτζερς RF-45 προσφέρουν ένα ευρύ φάσμα δυνατοτήτων, μια ευρεία περιοχή εξυπηρέτησης και βρίσκουν τυπικές εφαρμογές στον δορυφορικό ραδιόφωνο, τις ετικέτες RFID, τις κεραίες δορυφορικού ραδιοφώνου,Αντενές RFID, και κεραίες GPS.
Διαδικασία κατασκευής διπλού στρώματος PCB PTH
Το χρυσό βύθισης και το PCB HASL προχωρούν ως εξής βήματα: (1) Ξυρισμός υλικού --> (2) Τρύπανση --> (3) PTH --> (4).Μάσκα συγκόλλησης --> (8). Μεταξιδιωτική οθόνη --> (9). Επιφάνεια --> (10). Προφίλ --> (11). Β-σχισμή --> (12). Ηλεκτρική δοκιμή --> (13). Συσκευή --> ((14). Παράδοση
Μπορούμε να σας παρέχουμε πρωτότυπα, μικρές παρτίδες και μαζική παραγωγή.
