AD1000 Printed RF PCB Board Arlon PTFE Ceramic Filled High Frequency

AD1000 Printed RF PCB Board Arlon PTFE Ceramic Filled High Frequency

MOQ: 1pcs
Τυπική συσκευασία: Κενό bags+Cartons
Περίοδος παράδοσης: 8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής: T/T
Ικανότητα εφοδιασμού: 5000PCS το μήνα
Λεπτομέρειες
Τόπος καταγωγής
Κίνα
Μάρκα
Bicheng
Πιστοποίηση
UL, ISO9001, IATF16949
Αριθμό μοντέλου
BIC-179.V1.0
Υλικό βάσεων:
Υφαμένο ενισχυμένο γυαλί PTFE/Ceramic που γεμίζουν
Αρίθμηση στρώματος:
Πλαισιωμένο διπλάσιο PCB, πολυστρωματικό PCB, υβριδικό PCB
Πάχος PCB:
6mil (0.1524mm), 10.5mil (0.2667mm), 15mil (0.381mm), 20mil (0.508mm), 25mil (0.635mm), 30mil (0.762
Μέγεθος PCB:
≤400mm X 500mm
Μάσκα ύλης συγκολλήσεως:
Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κ.λπ.
Βάρος χαλκού:
0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Η επιφάνεια τελειώνει:
Γυμνοί χαλκός, HASL, ENIG, ασήμι βύθισης, κασσίτερος βύθισης, OSP κ.λπ….
Επισημαίνω:

6mil τυπωμένος πίνακας PCB RF

,

Κεραμικός γεμισμένος RF πίνακας PCB PTFE

,

Υφαμένος ενισχυμένος γυαλί πίνακας PCB RF

Περιγραφή προϊόντος

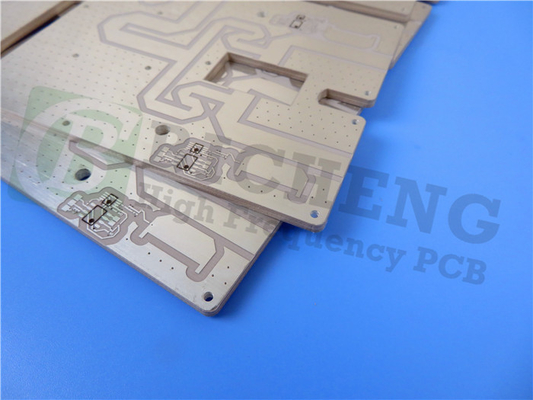

Rogers AD1000 Printed Circuit Board Arlon PTFE PCB υψηλής συχνότητας διπλής όψης AD1000 RF με κεραμικό

(Οι πλακέτες τυπωμένων κυκλωμάτων είναι προϊόντα κατά παραγγελία, η εικόνα και οι παράμετροι που εμφανίζονται είναι απλώς για αναφορά)



Σύντομη εισαγωγή

Το AD1000 είναι ένα υλικό υψηλής διηλεκτρικής σταθεράς (10,2 ή μεγαλύτερη) υψηλής συχνότητας, ένα πολυστρωματικό ενισχυμένο με υφαντό γυαλί.Επιτρέπει τη σμίκρυνση του κυκλώματος, σε σύγκριση με τα παραδοσιακά υλικά χαμηλών απωλειών και επιτρέπει μεγαλύτερη σταθερότητα διαστάσεων και μηχανική στιβαρότητα από άλλα ελάσματα 10 Dk.Τα ελασματοποιημένα υλικά AD1000 θεωρούνται ένα μαλακό υλικό που μπορεί να υποστεί δονητική καταπόνηση, δεν χρειάζονται ιδιαίτερη περίπλοκη επεξεργασία ή χειρισμό κατά τη διαδικασία κατασκευής, σε σύγκριση με τα καθαρά κεραμικά υλικά.



Χαρακτηριστικά:

1. Υφαντό γυαλί ενισχυμένο PTFE/Κεραμικό με υψηλό Dk 10,2

2. Θερμική αγωγιμότητα 0,81 W/mK

3. Η υψηλή αντοχή στο ξεφλούδισμα του χαλκού επιτρέπει πιο λεπτά πλάτη χαραγμένων γραμμών

4. Χαμηλότερη απώλεια εισαγωγής

5. Διατίθενται μεγαλύτερα μεγέθη πάνελ

6. Χαμηλή απορρόφηση υγρασίας 0,03%

7. Σύνδεση κεραμικού εξαρτήματος υψηλής αξιοπιστίας και αξιοπιστία PTH που προκύπτει από εξαιρετικές τιμές CTE



AD1000 Printed RF PCB Board Arlon PTFE Ceramic Filled High Frequency 0



AD1000 Printed RF PCB Board Arlon PTFE Ceramic Filled High Frequency 1



Τυπικές εφαρμογές:

1. Συστήματα Αποφυγής Σύγκρουσης Αεροσκαφών (TCAS)

2. Επίγεια συστήματα επιτήρησης ραντάρ

3. Ενισχυτές χαμηλού θορύβου (LNA)

4. Κεραίες μικροσκοπικού κυκλώματος & μπαλωμάτων

5. Ενισχυτές ισχύος (PA)

6. Μονάδες ραντάρ και πολλαπλές

7. X-Band and Below



AD1000 Printed RF PCB Board Arlon PTFE Ceramic Filled High Frequency 2



Η Δυνατότητά μας PCB (AD1000)

Υλικό PCB: Υφαντό γυαλί Ενισχυμένο PTFE/Κεραμικό Γέμισμα
Ονομασία: 1000 μ.Χ
Διηλεκτρική σταθερά: 10.2
Συντελεστής διάχυσης 0,0023 10 GHz
Αριθμός επιπέδων: PCB διπλής όψης, πολυστρωματικό PCB, υβριδικό PCB
Βάρος χαλκού: 0,5 oz (17 µm), 1 oz (35 µm), 2 oz (70 µm)
Πάχος PCB: 6mil (0,1524mm), 10,5mil (0,2667mm), 15mil (0,381mm), 20mil (0,508mm), 25mil (0,635mm), 30mil (0,762mm), 50mil (1,27mm), 59mil (1,495mm) (3,175 mm), 127 mil (3,226 mm)
Μέγεθος PCB: ≤400mm X 500mm
Μάσκα ύλης συγκολλήσεως: Πράσινο, Μαύρο, Μπλε, Κίτρινο, Κόκκινο κ.λπ.
Φινίρισμα επιφάνειας: Γυμνός χαλκός, HASL, ENIG, ασήμι εμβάπτισης, κασσίτερος εμβάπτισης, OSP κ.λπ..



Γιατί να μας επιλέξετε?

1. Ο μηχανικός σχεδιασμός αποτρέπει την εμφάνιση προβλημάτων κατά την προπαραγωγή.

2. ISO9001, ISO14001, ISO13485, UL πιστοποιημένο εργοστάσιο παραγωγής.

3. Επιθεώρηση AOI.

4. Παράδοση έγκαιρα υψηλότερη από 98% ποσοστό έγκαιρης παράδοσης.

5. 16000㎡ εργαστήριο;

6. Δυνατότητα εξόδου 30000㎡ ανά μήνα.

7. 8000 τύποι PCB ανά μήνα.

8. Γρήγορος έλεγχος CADCAM και δωρεάν προσφορά PCB.

9. Περισσότερα από 18+ χρόνια εμπειρίας PCB.

10. Ποσοστό παραπόνων πελατών: <1%



Άλλα διαθέσιμα PCB υψηλής συχνότητας

Rogers RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO3003, RO3035, RO3006, RO3010, RO3210, RO3, κ.λπ.

Rogers RT/duroid 5880, RT/duroid 5870, RT/duroid 6002, RT/duroid 6010, RT/duroid 6035HTC κ.λπ.

Rogers TMM4, TMM10, Kappa 438 κ.λπ.

PTFE F4B DK2.2, DK2.65

Taconic TLX-0, TLX-9, TLX-8, TLX-7, TLX-6, TLY-5, TLY-3, RF-35TC, RF-35, RF-35A2, RF-45, TRF-45, TLF -35, RF-60A, RF-60TC κ.λπ.

AD450, AD600, TC350 κ.λπ.



AD1000 Printed RF PCB Board Arlon PTFE Ceramic Filled High Frequency 3
