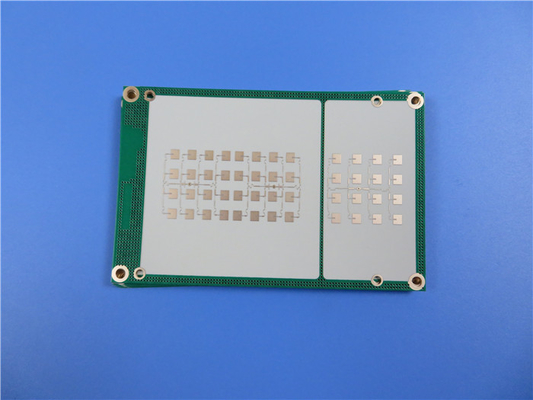

RF-10 τυπωμένη χαμηλή απώλεια 400mmX500mm PCB υψηλής συχνότητας 60mil Taconic

RF-10 τυπωμένη χαμηλή απώλεια 400mmX500mm PCB υψηλής συχνότητας 60mil Taconic

MOQ: 1pcs
Τυπική συσκευασία: Κενό bags+Cartons
Περίοδος παράδοσης: 8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής: T/T
Ικανότητα εφοδιασμού: 5000PCS το μήνα
Λεπτομέρειες
Τόπος καταγωγής
Κίνα
Μάρκα
Bicheng
Πιστοποίηση
UL, ISO9001, IATF16949
Αριθμό μοντέλου
BIC-181.V1.0
Υλικό βάσεων:
Σύνθετα κεραμικού γεμισμένου PTFE και του υφαμένου φίμπεργκλας
αρίθμηση στρώματος:
Πλαισιωμένο διπλάσιο PCB, πολυστρωματικό PCB, υβριδικό PCB
Πάχος PCB:
10mil (0.254mm), 20mil (0.508mm), 25mil (0.635mm), 60mil (1.524mm), 125mil (3.175mm)
Μέγεθος PCB:
≤400mm X 500mm
Μάσκα ύλης συγκολλήσεως:
Πράσινο, Μαύρο, Μπλε, Κίτρινο, Κόκκινο κ.λπ.
Βάρος χαλκού:
0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Η επιφάνεια τελειώνει:
Γυμνοί χαλκός, HASL, ENIG, ασήμι βύθισης, κασσίτερος βύθισης, OSP κ.λπ….
Επισημαίνω:

60mil PCB υψηλής συχνότητας

,

Taconic PCB υψηλής συχνότητας

,

PCB υψηλής συχνότητας 400mmX500mm

Περιγραφή προϊόντος



RF-10Printed Circuit Board 10mil 20mil 60mil Taconic RF-10 High Frequency PCBLow Loss High DK RF PCB

(Οι πλακέτες τυπωμένων κυκλωμάτων είναι προϊόντα κατά παραγγελία, η εικόνα και οι παράμετροι που εμφανίζονται είναι απλώς για αναφορά)



Γενική περιγραφή

Τα ελάσματα RF-10 της Taconic είναι σύνθετα υλικά από PTFE με πλήρωση με κεραμικό και υφαντό fiberglass, τα οποία έχουν το πλεονέκτημα της υψηλής διηλεκτρικής σταθεράς (10,2 10 GHz) και του χαμηλού συντελεστή διασποράς (0,0025 10 GHz).Η ενίσχυση από λεπτή υφασμένη υαλοβάμβακα χρησιμοποιείται για να προσφέρει χαμηλές διηλεκτρικές απώλειες και βελτιωμένη ακαμψία για ευκολία χειρισμού και βελτιωμένη σταθερότητα διαστάσεων για κυκλώματα πολλαπλών στρώσεων.



Τα υλικά υψηλής συχνότητας RF-10 έχουν σχεδιαστεί για να παρέχουν οικονομικά υποστρώματα, ανταποκρινόμενα στην ανάγκη των εφαρμογών RF για μείωση μεγέθους.Συνδέεται καλά και στον λείο χαλκό χαμηλού προφίλ.Η χαμηλή διάχυση σε συνδυασμό με τη χρήση πολύ λείου χαλκού οδηγεί σε βέλτιστες απώλειες εισαγωγής σε υψηλότερη συχνότητα όπου οι απώλειες δερματικών φαινομένων παίζουν σημαντικό ρόλο.



Τα οφέλη των ελασμάτων RF-10.Έχει εx άριστη πρόσφυση σε λείους χαλκούς, hυψηλή θερμική αγωγιμότητα για βελτιωμένη διαχείριση της θερμότητας, ηigh DK για μείωση μεγέθους κυκλώματος RF καιμεγάλοow 0,0025 εφαπτομένη απώλεια @ 10 GHz κ.λπ.



RF-10 τυπωμένη χαμηλή απώλεια 400mmX500mm PCB υψηλής συχνότητας 60mil Taconic 0



RF-10 τυπωμένη χαμηλή απώλεια 400mmX500mm PCB υψηλής συχνότητας 60mil Taconic 1



Το RF-10 έχει ένα ευρύ φάσμα εφαρμογών.Συμπεριλαμβανομένου του ασυστήματα αποφυγής σύγκρουσης αεροσκαφών,Κεραίες GPS, microstrip patch κεραίες, σελβοηθητικά εξαρτήματα (φίλτρα, ζεύκτες, διαιρέτες ισχύος)και τα λοιπά.



Η Δυνατότητά μας PCB (RF-10)

Υλικό PCB: Σύνθετα από κεραμικό PTFE και υφαντό υαλοβάμβακα
Ονομασία: RF-10
Διηλεκτρική σταθερά: 10.2
Συντελεστής διάχυσης 0,0025 10 GHz
Αριθμός επιπέδων: PCB διπλής όψης, πολυστρωματικό PCB, υβριδικό PCB
Βάρος χαλκού: 0,5 oz (17 µm), 1 oz (35 µm), 2 oz (70 µm)
Πάχος PCB: 10mil (0,254mm), 20mil (0,508mm), 25mil (0,635mm), 60mil (1,524mm), 125mil (3,175mm)
Μέγεθος PCB: ≤400mm X 500mm
Μάσκα ύλης συγκολλήσεως: Πράσινο, Μαύρο, Μπλε, Κίτρινο, Κόκκινο κ.λπ.
Φινίρισμα επιφάνειας: Γυμνός χαλκός, HASL, ENIG, ασήμι εμβάπτισης, κασσίτερος εμβάπτισης, OSP κ.λπ..



RF-10 τυπωμένη χαμηλή απώλεια 400mmX500mm PCB υψηλής συχνότητας 60mil Taconic 2



RF-10 Τυπικές τιμές

Ιδιοκτησία Μέθοδος ελέγχου Μονάδα αξία Μονάδα αξία
Dk @ 10 GHz IPC-650 2.5.5.5.1 Mod.   10.2±0.3   10.2±0.3
Df @ 10 GHz IPC-650 2.5.5.5.1 Mod.   0,0025   0,0025
TcK(-55 έως 150 °C) IPC-650 2.5.5.6 ppm/°C -370 ppm/°C -370
Απορρόφηση υγρασίας IPC-650 2.6.2.1 % 0,08 % 0,08
Δύναμη απολέπισης(1 ουγκιά χαλκός RT) IPC-650 2.4.8 (κόλληση) λίβρες/in 10 N/mm 1.7
Αντίσταση όγκου IPC-650 2.5.17.1 Mohm/cm 6,0 x 107 Mohm/cm 6,0 x 107
Επιφανειακή αντίσταση IPC-650 2.5.17.1 Μοχμ 1,0 x 108 Μοχμ 1,0 x 108
Δύναμη κάμψης(MD) IPC - 650 - 2.4.4 psi 14.000 N/mm2 96,53
Δύναμη κάμψης(CD) IPC - 650 - 2.4.4 psi 10.000 N/mm2 68,95
Αντοχή εφελκυσμού(MD) IPC - 650 - 2.4.19 psi 8.900 N/mm2 62,57
Αντοχή εφελκυσμού(CD) IPC - 650 - 2.4.19 psi 5.300 N/mm2 37,26
Σταθερότητα διαστάσεων IPC-650 2.4.39(Μετά το Etch) % (25 mil-MD) -0,0032 % (25 mil-CD) -0,0239
Σταθερότητα διαστάσεων IPC-650 2.4.39(Μετά το ψήσιμο) % (25 mil-MD) -0,0215 % (25 mil-CD) -0,0529
Σταθερότητα διαστάσεων IPC-650 2.4.39(Μετά το άγχος) % (25 mil-MD) -0,0301 % (25 mil-CD) -0,0653
Σταθερότητα διαστάσεων IPC-650 2.4.39(Μετά το Etch) % (60 mil-MD) -0,0027 % (60 mil-CD) -0,0142
Σταθερότητα διαστάσεων IPC-650 2.4.39(Μετά το ψήσιμο) % (60 mil-MD) -0,1500 % (60 mil-CD) -0,0326
Σταθερότητα διαστάσεων IPC-650 2.4.39(Μετά το άγχος) % (60 mil-MD) -0,0167 % (60 mil-CD) -0,0377
Πυκνότητα(Ειδικό Βάρος) IPC-650-2.3.5 g/cm3 2.77 g/cm3 2.77
Ειδική Θερμότητα IPC-650-2.4.50 J/g°C 0,9 J/g°C 0,9
Θερμική αγωγιμότητα(Γυμνός) IPC-650-2.4.50 W/M*K 0,85 W/M*K 0,85
CTE (άξονας X -Y)(50 έως 150 °C) IPC-650 2.4.41 ppm/°ντο 16-20 ppm/°ντο 16-20
CTE (άξονας Z)(50 έως 150 °C) IPC-650 2.4.41 ppm/°ντο 25 ppm/°ντο 25
Αξιολόγηση ευφλεκτότητας Εσωτερικός   V-0   V-0
