Το διπλάσιο υψηλής συχνότητας πλαισίωσε το Taconic PCB 60mil RF-10 μικροκυμάτων

προϊόντα

Ελεγχόμενο σύνθετη αντίσταση PCB

PCB πυρήνων μετάλλων

Επικοινωνήστε μαζί μας

Ms. Ivy Deng

sales10@bichengpcb.com

86-755-27374847

Επικοινωνήστε τώρα

Το διπλάσιο υψηλής συχνότητας πλαισίωσε το Taconic PCB 60mil RF-10 μικροκυμάτων

MOQ:	1pcs
Τυπική συσκευασία:	Κενό bags+Cartons
Περίοδος παράδοσης:	8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής:	T/T
Ικανότητα εφοδιασμού:	5000PCS το μήνα

Πληροφορίες Πληροφορίες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής

CHINAz

Μάρκα

Bicheng

Πιστοποίηση

UL, ISO9001, IATF16949

Αριθμό μοντέλου

BIC-182.V1.0

Υλικό βάσεων:

RF-10 1.524mm

Αρίθμηση στρώματος:

2 στρώματα

Πάχος PCB:

1,6 χιλ. ±0.16

Μέγεθος PCB:

90 Χ 100mm=1up

Μάσκα ύλης συγκολλήσεως:

Πράσινος

Βάρος χαλκού:

Η επιφάνεια τελειώνει:

Χρυσός βύθισης

Επισημαίνω:

Taconic PCB 60mil μικροκυμάτων

Το διπλάσιο πλαισίωσε το Taconic PCB μικροκυμάτων

Taconic PCB μικροκυμάτων υψηλής συχνότητας

Περιγραφή προϊόντος

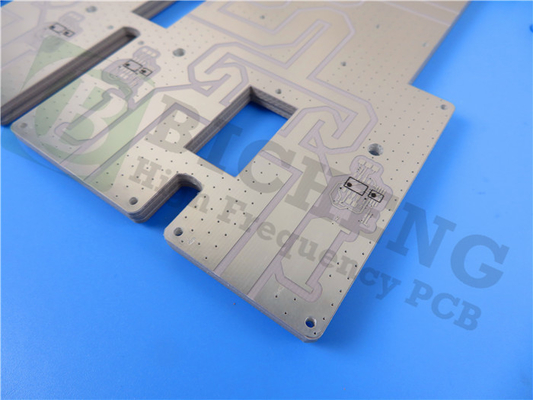

60mil RF-10 PCB υψηλής συχνότηταςΔιπλής όψης Taconic Microwave PCB Low Loss HighDK RF PCBμικρό

(Οι πλακέτες τυπωμένων κυκλωμάτων είναι προϊόντα κατά παραγγελία, η εικόνα και οι παράμετροι που εμφανίζονται είναι απλώς για αναφορά)

Γενική περιγραφή

Αυτός ο τύπος PCB χαμηλών απωλειών υψηλής DK είναι χτισμένος σε υπόστρωμα RF-10 60mil. Είναι διπλής στρώσης συσσώρευσης με μεγάλη επιφάνεια χρυσού εμβάπτισης και μερική πράσινη μάσκα συγκόλλησης.Ο τελικός χαλκός 1 ουγκιά είναι και στις δύο πλευρές.Οι πλακέτες κατασκευάζονται σύμφωνα με το IPC 6012 Class 2 χρησιμοποιώντας δεδομένα Gerber που παρέχονται.Κάθε 25 σανίδες συσκευάζονται για αποστολή.

Προδιαγραφές PCB

ΜΕΓΕΘΟΣ PCB	90 x 100 mm = 1 επάνω
ΤΥΠΟΣ ΠΙΝΑΚΑΣ	PCB διπλής όψης
Αριθμός στρωμάτων	2 στρώσεις
Εξαρτήματα επιφανειακής βάσης	ΝΑΙ
Μέσα από εξαρτήματα τρύπας	ΟΧΙ
ΣΤΟΙΧΕΥΣΗ ΣΤΡΩΜΑΤΩΝ	χαλκός ------- 17um(0,5 oz)+πλάκα TOP στρώμα
	RF-10 1.524 χλστ
	χαλκός ------- 17um(0,5 oz) + πλάκα BOT Layer
ΤΕΧΝΟΛΟΓΙΑ
Ελάχιστο ίχνος και χώρος:	4 εκατ. / 4 εκατ
Ελάχιστες / Μέγιστες οπές:	0,3 mm / 4,0 mm
Αριθμός διαφορετικών οπών:	5
Αριθμός οπών διάνοιξης:	211
Αριθμός φρεζαρισμένων αυλακώσεων:	5
Αριθμός εσωτερικών αποκοπών:	3
Έλεγχος σύνθετης αντίστασης:	όχι
Αριθμός χρυσού δακτύλου:	0
ΥΛΙΚΟ ΤΑΙΝΙΟΥ
Εποξειδικό γυαλί:	RF-10 1.524 χλστ
Τελικό φύλλο εξωτερικού:	1,0 ουγκιά
Τελικό φύλλο εσωτερικού:	N/A
Τελικό ύψος PCB:	1,6 mm ±0,16
ΕΠΙΣΤΡΩΣΗ ΚΑΙ ΕΠΙΚΑΛΥΨΗ
Φινίρισμα Επιφανείας	Immersion Gold, 89%
Μάσκα συγκόλλησης Εφαρμογή σε:	Πάνω στρώμα
Χρώμα μάσκας συγκόλλησης:	Πράσινος
Τύπος μάσκας συγκόλλησης:	LPI
ΠΕΡΙΓΡΑΜΜΑ/ΚΟΠΗ	Δρομολόγηση
ΒΑΘΜΟΛΟΓΗΣΗ
Side of Component Legend	N/A
Color of Component Legend	N/A
Όνομα ή λογότυπο κατασκευαστή:	N/A
ΜΕΣΩ	Με επιμεταλλωμένη τρύπα (PTH), ελάχιστο μέγεθος 0,3 mm.
ΒΑΘΜΟΛΟΓΙΑ ΕΥΦΛΕΚΤΟΤΗΤΑΣ	94V-0
ΑΝΟΧΗ ΔΙΑΣΤΑΣΕΩΝ
Διάσταση περιγράμματος:	0,0059"
Επιμετάλλωση σανίδας:	0,0029"
Ανοχή τρυπήματος:	0,002"
ΔΟΚΙΜΗ	100% Ηλεκτρική δοκιμή πριν από την αποστολή
ΕΙΔΟΣ ΕΡΓΟΥ Τέχνης ΠΡΟΣ ΠΡΟΜΗΘΕΙΑ	αρχείο email, Gerber RS-274-X, PCBDOC κ.λπ
ΠΕΡΙΟΧΗ ΕΞΥΠΗΡΕΤΗΣΗΣ	Παγκοσμίως, Παγκοσμίως.

ΤυπικόςΕφαρμογές

1.Συστήματα Αποφυγής Σύγκρουσης Αεροσκαφών

2.Κεραίες GPS

3.Κεραίες Patch Microstrip

4. Παθητικά εξαρτήματα (φίλτρα, ζεύκτες, διαιρέτες ισχύος)

5. Εξαρτήματα Δορυφόρου

Γιατί να μας επιλέξετε?

1.ISO9001, ISO14001, IATF16949, ISO13485, UL Certified;

2.Περισσότερα από 18+ χρόνια εμπειρία PCB υψηλής συχνότητας.

3. Η παραγγελία μικρής ποσότητας είναι διαθέσιμη, δεν απαιτείται MOQ.

4. Είμαστε μια ομάδα πάθους, πειθαρχίας, υπευθυνότητας και ειλικρίνειας.

5. Παράδοση έγκαιρα: >98%, ποσοστό παραπόνων πελατών: <1%

6,16000㎡ εργαστήριο, 30000㎡ έξοδος το μήνα και 8000 τύποι PCB το μήνα.

7. Οι ισχυρές δυνατότητες PCB υποστηρίζουν την έρευνα και την ανάπτυξή σας, τις πωλήσεις και το μάρκετινγκ.

8.IPC Class 2 / IPC Class 3

Το διπλάσιο υψηλής συχνότητας πλαισίωσε το Taconic PCB 60mil RF-10 μικροκυμάτων 0

Τυπική τιμή RF-10

Ιδιοκτησία	Μέθοδος ελέγχου	Μονάδα	αξία	Μονάδα	αξία
Dk @ 10 GHz	IPC-650 2.5.5.5.1 Mod.		10.2±0.3		10.2±0.3
Df @ 10 GHz	IPC-650 2.5.5.5.1 Mod.		0,0025		0,0025
TcK†(-55 έως 150 °C)	IPC-650 2.5.5.6	ppm/°C	-370	ppm/°C	-370
Απορρόφηση υγρασίας	IPC-650 2.6.2.1	%	0,08	%	0,08
Δύναμη απολέπισης(1 ουγκιά χαλκός RT)	IPC-650 2.4.8 (κόλληση)	λίβρες/in	10	N/mm	1.7
Αντίσταση όγκου	IPC-650 2.5.17.1	Mohm/cm	6,0 x 10⁷	Mohm/cm	6,0 x 10⁷
Επιφανειακή αντίσταση	IPC-650 2.5.17.1	Μοχμ	1,0 x 10⁸	Μοχμ	1,0 x 10⁸
Δύναμη κάμψης(MD)	IPC - 650 - 2.4.4	psi	14.000	N/mm²	96,53
Δύναμη κάμψης(CD)	IPC - 650 - 2.4.4	psi	10.000	N/mm²	68,95
Αντοχή εφελκυσμού(MD)	IPC - 650 - 2.4.19	psi	8.900	N/mm²	62,57
Αντοχή εφελκυσμού(CD)	IPC - 650 - 2.4.19	psi	5.300	N/mm²	37,26
Σταθερότητα διαστάσεων	IPC-650 2.4.39(Μετά το Etch)	% (25 mil-MD)	-0,0032	% (25 mil-CD)	-0,0239
Σταθερότητα διαστάσεων	IPC-650 2.4.39(Μετά το ψήσιμο)	% (25 mil-MD)	-0,0215	% (25 mil-CD)	-0,0529
Σταθερότητα διαστάσεων	IPC-650 2.4.39(Μετά το άγχος)	% (25 mil-MD)	-0,0301	% (25 mil-CD)	-0,0653
Σταθερότητα διαστάσεων	IPC-650 2.4.39(Μετά το Etch)	% (60 mil-MD)	-0,0027	% (60 mil-CD)	-0,0142
Σταθερότητα διαστάσεων	IPC-650 2.4.39(Μετά το ψήσιμο)	% (60 mil-MD)	-0,1500	% (60 mil-CD)	-0,0326
Σταθερότητα διαστάσεων	IPC-650 2.4.39(Μετά το άγχος)	% (60 mil-MD)	-0,0167	% (60 mil-CD)	-0,0377
Πυκνότητα(Ειδικό Βάρος)	IPC-650-2.3.5	g/cm³	2.77	g/cm³	2.77
Ειδική Θερμότητα	IPC-650-2.4.50	J/g°C	0,9	J/g°C	0,9
Θερμική αγωγιμότητα(Γυμνός)	IPC-650-2.4.50	W/M*K	0,85	W/M*K	0,85
CTE (άξονας X -Y)(50 έως 150 °C)	IPC-650 2.4.41	ppm/°ντο	16-20	ppm/°ντο	16-20
CTE (άξονας Z)(50 έως 150 °C)	IPC-650 2.4.41	ppm/°ντο	25	ppm/°ντο	25
Αξιολόγηση ευφλεκτότητας	Εσωτερικός		V-0		V-0
