Σύνθετος διηλεκτρικός RF πίνακας 1.0mm PCB μικροκυμάτων διπλό πλαισιωμένο PCB

MOQ:	1pcs
Τυπική συσκευασία:	Κενό bags+Cartons
Περίοδος παράδοσης:	8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής:	T/T
Ικανότητα εφοδιασμού:	5000PCS το μήνα

Πληροφορίες Πληροφορίες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής

Μάρκα

Bicheng

Πιστοποίηση

UL, ISO9001, IATF16949

Αριθμό μοντέλου

BIC-183.V1.0

Βασικό υλικό:

Ηλεκτρικό υλικό σύνθετο μικροκυμάτων

Αρίθμηση στρώματος:

Πλαισιωμένο διπλάσιο PCB, πολυστρωματικό PCB, υβριδικό PCB

Πάχος PCB:

00,8 mm±0.05, 1,0 mm±0.05, 1,2 mm±0.05, 1,5 mm±0.06, 2,0 mm±0.075, 3,0 mm±0.1, 4,0 mm±0.1, 5,0 mm±0.

Μέγεθος PCB:

≤400mm X 500mm

Μάσκα ύλης συγκολλήσεως:

Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κ.λπ.

Βάρος χαλκού:

0.5oz (17 µm), 1oz (35µm), 2oz (70µm)

Η επιφάνεια τελειώνει:

Γυμνοί χαλκός, HASL, ENIG, ασήμι βύθισης, κασσίτερος βύθισης, OSP κ.λπ….

Επισημαίνω:

Διηλεκτρικός πίνακας PCB RF

διπλό πλαισιωμένο PCB 1.0mm

Σύνθετος RF πίνακας PCB μικροκυμάτων

Περιγραφή προϊόντος

Πίνακας εκτυπωμένων κυκλωμάτων DK10, DK22

(Τα κυκλώματα εκτύπωσης είναι προϊόντα προσαρμοσμένα, η εικόνα και οι παραμέτροι που εμφανίζονται είναι μόνο για αναφορά)

Γενική περιγραφή

Το TP-1/2 είναι απαλό και καθαρό και από τις δύο πλευρές, χωρίς λεκέδες, γρατζουνιές και τρύπες στην συνολική εμφάνιση.Η διηλεκτρική σταθερά είναι σταθερή και το DK μπορεί να είναι προαιρετικό στο εύρος από 3 έως 22 σύμφωνα με τις απαιτήσεις σχεδιασμού του κυκλώματοςΗ θερμοκρασία λειτουργίας είναι -100°C+150°C.

Η αντοχή στο ξεφλούδισμα μεταξύ χαλκού και υποστρώματος είναι πιο αξιόπιστη από την επικάλυψη με φιλμ κενού του κεραμικού υποστρώματος.υψηλότερο ποσοστό απόδοσης της παραγωγήςΕιδικότερα, το κόστος παραγωγής είναι πολύ χαμηλότερο από το κεραμικό υπόστρωμα.

Μπορούμε να βρούμε τις εφαρμογές του σε συστήματα αποφυγής σύγκρουσης αεροσκαφών, κεραίες GPS, κεραίες μικροστριπτικής επικάλυψης, παθητικά εξαρτήματα (φίλτρα, συνδετήρες, διαχωριστές ισχύος), δορυφορικά εξαρτήματα.

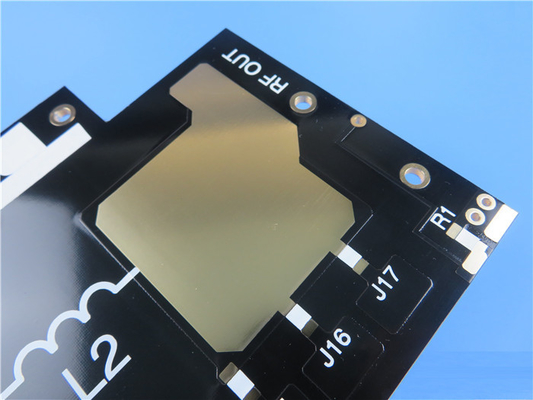

Σύνθετος διηλεκτρικός RF πίνακας 1.0mm PCB μικροκυμάτων διπλό πλαισιωμένο PCB 0

Η Ικανότητά μας (TP-1/2)

Υλικό PCB:	Ηλεκτρικό υλικό σύνθετο μικροκυμάτων
Ονομασία:	TP-1/2
Διορθωτική σταθερά:	10.0
Παράγοντας διάσπασης	0.001 10GHz
Αριθμός στρωμάτων:	Διπρόσωπο PCB, πολυεπίπεδο PCB, υβριδικό PCB
Βάρος χαλκού:	0.5oz (17 μm), 1oz (35 μm), 2oz (70 μm)
Μονάδα διαμόρφωσης:	00,8 mm±0.05, 1,0 mm±0.05, 1,2 mm±0.05, 1,5 mm±0.06, 2,0 mm±0.075, 3,0 mm±0.1, 4,0 mm±0.1, 5,0 mm±0.12, 6,0 mm±0.12, 10,0 mm±0.2
Μέγεθος PCB:	≤ 400 mm × 500 mm
Μάσκα συγκόλλησης:	Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κλπ.
Εκτέλεση επιφάνειας:	Χάλκινο χαλκό, HASL, ENIG, ασήμι βύθισης, κασσίτερο βύθισης, OSP κλπ.

Γιατί να επιλέξετε εμάς;

1.ISO9001, ISO14001, IATF16949, ISO13485, UL πιστοποιημένο·

2Πάνω από 18+ χρόνια εμπειρίας σε PCB υψηλής συχνότητας·

3.Μικρή παραγγελία είναι διαθέσιμη, δεν απαιτείται MOQ;

4Είμαστε μια ομάδα πάθους, πειθαρχίας, ευθύνης και ειλικρίνειας.

5.Περίοδος παράδοσης: > 98%, ποσοστό καταγγελιών πελατών: < 1%

6.16000m2 εργαστήριο, 30000m2 παραγωγή ένα μήνα και 8000 είδη PCBs ένα μήνα;

7Οι ισχυρές δυνατότητες PCB υποστηρίζουν την έρευνα και την ανάπτυξη, τις πωλήσεις και το μάρκετινγκ σας.

8.Διάταξη 2 / Διάταξη 3 IPC

TP-1/2 Τυπική τιμή

Ονομασία	Προϋπόθεση δοκιμής	Μονάδα	Αξία
Σφιχτότητα	Κανονική κατάσταση	g/cm³	1.0~2.9
Απορρόφηση υγρασίας	Βύθισμα σε αποσταγμένο νερό 20±2°Cγια 24 ώρες	%	≤0.02
Δυνατότητα απολέπισης	Σε κανονική κατάσταση	Ν/cm	≥ 6
Δυνατότητα απολέπισης	Σε περιβάλλον εναλλασσόμενης υγρασίας και θερμοκρασίας:	Ν/cm	≥ 4
Θερμοκρασία λειτουργίας	Υψηλής και χαμηλής θερμοκρασίας ντουλάπι	°C	-100Επικεφαλής+ 150(Η θερμοκρασία επεξεργασίας δεν πρέπει να υπερβαίνει τα 200 °C.°C)
Θερμική αγωγιμότητα	-55~288°C	W / m / k	0.6
ΚΤΕ	Αύξηση θερμοκρασίας 96°Cανά ώρα		< 6 × 10^{- 5}
Παράγοντας συρρίκνωσης	2 ώρες σε βραστό νερό	%	0.0004
Αντίσταση επιφάνειας	500V συνεχής τάση κανονική κατάσταση	M.Ω	≥ 1 × 10⁷
Αντίσταση επιφάνειας	500V συνεχής ρύπανση και θερμοκρασία	M.Ω	≥ 1 × 10⁵
Αντίσταση όγκου	Κανονική κατάσταση	MΩ.cm	≥ 1 × 10⁹
Αντίσταση όγκου	Συνεχή υγρασία και θερμοκρασία		≥ 1 × 10⁶
Δυνατότητα διηλεκτρικής επιφάνειας	Κανονική κατάσταση	Kv/mm	≥1.5
Δυνατότητα διηλεκτρικής επιφάνειας	Συνεχή υγρασία και θερμοκρασία		≥1.2
Διορθωτική σταθερά	10GHz	ερ	36, 9.6, 10.2, 10.5, 11, 16, 20, 22(± 2%)(DK μπορεί να προσαρμοστεί)
Παράγοντας διάσπασης	10GHz	Tgδ(εr 3-11)	≤ 1 × 10^-3
Παράγοντας διάσπασης	10GHz	Tgδ(εr 12-22)	≤ 1,5 × 10^-3

Σύνθετος διηλεκτρικός RF πίνακας 1.0mm PCB μικροκυμάτων διπλό πλαισιωμένο PCB 1
