5.0mm τυπωμένο υψηλή συχνότητα κυκλωμάτων PCB DK RF πινάκων εναλλακτικό υψηλό

MOQ:	1pcs
τιμή:	USD9.99-99.99
Τυπική συσκευασία:	Κενό bags+Cartons
Περίοδος παράδοσης:	8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής:	T/T
Ικανότητα εφοδιασμού:	5000PCS το μήνα

Πληροφορίες Πληροφορίες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής

Μάρκα

Bicheng

Πιστοποίηση

UL, ISO9001, IATF16949

Αριθμό μοντέλου

BIC-184.V1.0

Βασικό υλικό:

TP-1/2 5,0 mm

Αρίθμηση στρώματος:

2 στρώσεις

Πάχος PCB:

5.1 mm ± 0.12

Μέγεθος PCB:

50 x 61 mm = 1 προς τα πάνω

Μάσκα ύλης συγκολλήσεως:

Μαύρο

Βάρος χαλκού:

Η επιφάνεια τελειώνει:

HASL αμόλυβδο

Επισημαίνω:

5.0mm τυπωμένος πίνακας κυκλωμάτων

υψηλός πίνακας PCB DK RF

διπλός πλαισιωμένος πίνακας PCB RF

Περιγραφή προϊόντος

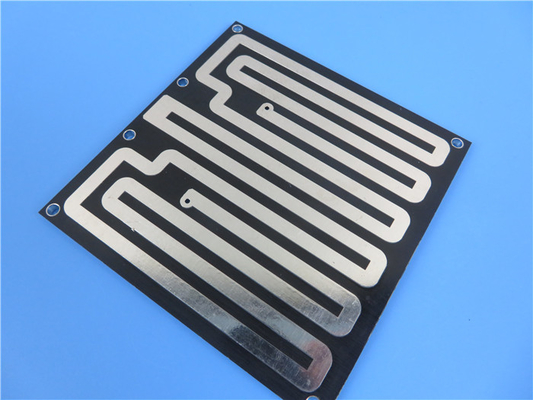

50,0 mm TP-1/2 Υψηλή συχνότηταΕναλλακτικό πλάνο κυκλωμάτωνΥψηλήDKRFPCB

(Τα κυκλώματα εκτύπωσης είναι προϊόντα προσαρμοσμένα, η εικόνα και οι παραμέτροι που εμφανίζονται είναι μόνο για αναφορά)

Γενική περιγραφή

Πρόκειται για ένα είδος μικροκυμάτων PCB που είναι κατασκευασμένο σε υποστρώμα TP-1/2 της Wangling (DK 10.0).Η επιφάνεια είναι το επίπεδο συγκόλλησης θερμού αέρα (HASL) με μαύρη μάσκα συγκόλλησηςΤα δύο στρώματα είναι φτιαγμένα από χαλκό 1 ουγκιάς.

Προδιαγραφές PCB

Μέγεθος PCB	50 x 61 mm = 1 προς τα πάνω
ΤΥΠΟΣ ΠΑΡΑΣΤΕΛΟΥ	Διπλής όψης PCB
Αριθμός στρωμάτων	2 στρώματα
Συστατικά επιφανειακής τοποθέτησης	Ναι.
Μέσα από εξαρτήματα τρύπας	ΟΧΙ
ΠΑΡΑΓΜΑΤΙΚΗ ΣΤΑΚΗ	χάλκινο ------- 17um ((0,5 oz) + στρώμα TOP πλάκας
	TP-1/2 5,0 mm
	χάλκινο ------- 17um ((0,5 ουγκιές) + πλάκα BOT στρώμα
ΤΕΧΝΟΓΙΑ
Ελάχιστο ίχνος και χώρος:	197 εκατομμύρια / 118 εκατομμύρια
Ελάχιστες / μέγιστες τρύπες:	20,0 mm / 6,0 mm
Αριθμός διαφόρων οπών:	2
Αριθμός τρυπών:	8
Αριθμός σχισμάτων:	0
Αριθμός εσωτερικών διαχωρισμάτων:	0
Ελέγχος αντίστασης:	- Όχι.
Αριθμός χρυσού δακτύλου:	0
ΥΛΟΔΟΣ ΠΑΡΟΣ
Εποξικό γυαλί:	TP-1/2 5.0mm, DK 10.0
Τελικό εξωτερικό φύλλο:	1.0 ουγκιές
Τελικό εσωτερικό φύλλο:	Α/Χ
Τελικό ύψος PCB:	5.1 mm ± 0.12
Πλαστική και επικάλυψη
Τελεία επιφάνειας	HASL χωρίς μόλυβδο
Η μάσκα συγκόλλησης εφαρμόζεται σε:	Ανώτατο στρώμα
Χρώμα μάσκας συγκόλλησης:	Μαύρο
Τύπος μάσκας συγκόλλησης:	ΔΕΠ
ΚΟΝΤΟΥΡ/ΚΑΤΑΣΗ	Διαδρομή
ΣΗΜΕΙΩΣΗ
Πλευρά του θρύλου του συστατικού	Α/Χ
Χρώμα του παραρτήματος	Α/Χ
Ονομασία ή λογότυπο του κατασκευαστή:	Α/Χ
Δίπλα	Επικάλυψη διάσωσης (PTH), ελάχιστο μέγεθος 2,0 mm.
ΑΡΧΙΣΜΟΣ ΠΑΡΑΦΑΛΑΣΤΗΤΑΣ	94V-0
ΔΕΣΜΟΣ ΤΟΛΕΡΑΣΗΣ
Διάσταση του διαγράμματος:	0.0059"
Επικάλυψη από χαρτόνια:	0.0029"
Ανεπάρκεια τρυπών:	0.002"
Δοκιμή	100% ηλεκτρική δοκιμή πριν από την αποστολή
Τύπος έργου τέχνης που πρέπει να παρασχεθεί	αρχείο ηλεκτρονικού ταχυδρομείου, Gerber RS-274-X, PCBDOC κλπ
ΧΟΡΙΟΣ Υπηρεσιών	Παγκοσμίως, παγκοσμίως.

5.0mm τυπωμένο υψηλή συχνότητα κυκλωμάτων PCB DK RF πινάκων εναλλακτικό υψηλό 0

Οι τυπικές εφαρμογές αυτού του υλικού περιλαμβάνουν συστήματα αποφυγής σύγκρουσης αεροσκαφών, κεραίες GPS, κεραίες μικροστριπτικής επικάλυψης, παθητικά εξαρτήματα και δορυφορικά εξαρτήματα.

Τυπική τιμή του TP-1/2

Ονομασία	Προϋπόθεση δοκιμής	Μονάδα	Αξία
Σφιχτότητα	Κανονική κατάσταση	g/cm³	1.0~2.9
Απορρόφηση υγρασίας	Βύθισμα σε αποσταγμένο νερό 20±2°Cγια 24 ώρες	%	≤0.02
Δυνατότητα απολέπισης	Σε κανονική κατάσταση	Ν/cm	≥ 6
Δυνατότητα απολέπισης	Σε περιβάλλον εναλλασσόμενης υγρασίας και θερμοκρασίας:	Ν/cm	≥ 4
Θερμοκρασία λειτουργίας	Υψηλής και χαμηλής θερμοκρασίας ντουλάπι	°C	-100Επικεφαλής+ 150(Η θερμοκρασία επεξεργασίας δεν πρέπει να υπερβαίνει τα 200 °C.°C)
Θερμική αγωγιμότητα	-55~288°C	W / m / k	0.6
ΚΤΕ	Αύξηση θερμοκρασίας 96°Cανά ώρα		< 6 × 10^{- 5}
Παράγοντας συρρίκνωσης	2 ώρες σε βραστό νερό	%	0.0004
Αντίσταση επιφάνειας	500V συνεχής τάση κανονική κατάσταση	M.Ω	≥ 1 × 10⁷
Αντίσταση επιφάνειας	500V συνεχής ρύπανση και θερμοκρασία	M.Ω	≥ 1 × 10⁵
Αντίσταση όγκου	Κανονική κατάσταση	MΩ.cm	≥ 1 × 10⁹
Αντίσταση όγκου	Συνεχή υγρασία και θερμοκρασία		≥ 1 × 10⁶
Δυνατότητα διηλεκτρικής επιφάνειας	Κανονική κατάσταση	Kv/mm	≥1.5
Δυνατότητα διηλεκτρικής επιφάνειας	Συνεχή υγρασία και θερμοκρασία		≥1.2
Διορθωτική σταθερά	10GHz	ερ	36, 9.6, 10.2, 10.5, 11, 16, 20, 22(± 2%)(DK μπορεί να προσαρμοστεί)
Παράγοντας διάσπασης	10GHz	Tgδ(εr 3-11)	≤ 1 × 10^-3
Παράγοντας διάσπασης	10GHz	Tgδ(εr 12-22)	≤ 1,5 × 10^-3

Άλλα διαθέσιμα υλικά υψηλής συχνότητας

Οι εν λόγω διατάξεις δεν εφαρμόζονται στις εταιρείες που είναι εγκατεστημένες σε τρίτες χώρες.

Rogers RT/duroid 5880, RT/duroid 5870, RT/duroid 6002, RT/duroid 6010, RT/duroid 6035HTC κλπ.

Rogers TMM4, TMM10, Kappa 438 κλπ.

PTFE F4B DK2.2DK2.65

Τακονικό TLX-0, TLX-9, TLX-8, TLX-7, TLX-6, TLY-5, TLY-3, RF-35TC, RF-35, TLF-35, RF-60A, RF-60TC, RF-35, RF-35A2, RF-45, TRF-45, RF-10 κλπ.

AD450, AD600, AD1000, TC350 κλπ.

5.0mm τυπωμένο υψηλή συχνότητα κυκλωμάτων PCB DK RF πινάκων εναλλακτικό υψηλό 1
