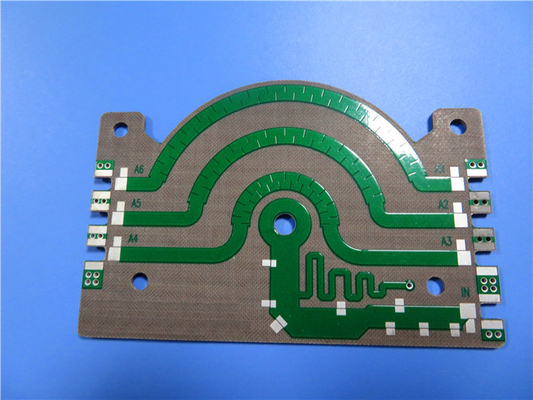

60mil υβριδικός πολυστρωματικός πίνακας PCB RF με το χρυσό βύθισης

60mil Hybrid Multilayer RF PCB Board With Immersion Gold
60mil Hybrid Multilayer RF PCB Board With Immersion Gold 60mil Hybrid Multilayer RF PCB Board With Immersion Gold

Μεγάλες Εικόνας :  60mil υβριδικός πολυστρωματικός πίνακας PCB RF με το χρυσό βύθισης

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: Bicheng
Πιστοποίηση: UL, ISO9001, IATF16949
Αριθμό μοντέλου: BIC-193.V1.0
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1pcs
Τιμή: USD9.99-99.99
Συσκευασία λεπτομέρειες: Κενό bags+Cartons
Χρόνος παράδοσης: 8-9 εργάσιμες ημέρες
Όροι πληρωμής: T/T
Δυνατότητα προσφοράς: 5000pcs το μήνα
Λεπτομερής Περιγραφή Προϊόντος
Υλικό βάσεων: Σύνθετα κεραμικού, PTFE και υφαμένο φίμπεργκλας Αρίθμηση στρώματος: Πλαισιωμένο διπλάσιο PCB, πολυστρωματικό PCB, υβριδικό PCB
Πάχος PCB: 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm) Μέγεθος PCB: ≤400mm Χ 500mm
Μάσκα ύλης συγκολλήσεως: Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κ.λπ. Βάρος χαλκού: 0.5oz (17 µm), 1oz (35µm)
Η επιφάνεια τελειώνει: Γυμνός χαλκός, HASL, ENIG, ασήμι βύθισης, κασσίτερος βύθισης, OSP, καθαρά χρυσά καλυμμένος κ.λπ….
Υψηλό φως:

Υβριδικός πίνακας πρωτοτύπων RF

,

Πολυστρωματική πλακέτα ηλεκτρονικού κυκλώματος

,

60mil πολυστρωματικό PCB RF



Tly-5Z PCB 60mil 30mil 20mil υψηλής συχνότητας και Taconic RF PCB 10mil με το χρυσό βύθισης

(Οι τυπωμένοι πίνακες κυκλωμάτων είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)



Τα Taconic φύλλα πλαστικού υψηλής συχνότητας tly-5Z είναι προηγμένα σύνθετα κεραμικού, PTFE και υφαμένη ενίσχυση φίμπεργκλας. Σχεδιάζεται για τις εφαρμογές χαμηλής πυκνότητας όπως το αεροδιάστημα που έχει βέλτιστα τις χαμηλές απαιτήσεις βάρους. Από τη χρησιμοποίηση του κεραμικού και υφαμένου φίμπεργκλας, tly-5Z έχει την υψηλή σταθερή ιδιοκτησία στη διάσταση. Η προσέγγιση χαμηλής πυκνότητας το κάνει επίσης με μια χαμηλή επέκταση άξονα Ζ που δεν είναι δυνατή με τα PTFE-πλούσια σύνθετα. Tly-5Z έχει την υψηλή θερμικά σταθερότητα και έχει την ακριβώς μισή θερμική επέκταση των PTFE-πλούσιων φύλλων πλαστικού, προσφέρει τη βελτιωμένη διάτρηση και μπορεί να ανακυκλωθεί θερμικά.



Οφέλη:

Χαμηλός άξονας CTE Ζ

Καλυμμένος μέσω της σταθερότητας τρυπών

Χαμηλή πυκνότητα (1,92 g/cm3)

Ελκυστική αναλογία τιμών/απόδοση

Άριστη δύναμη φλούδας

Συμβατό σύστημα με τον επίπεδο χαλκό



Χαρακτηριστικές εφαρμογές:

Αεροδιαστημικά συστατικά

Χαμηλές κεραίες βάρους για τα αεροσκάφη

Παθητικά τμήματα RF



60mil υβριδικός πολυστρωματικός πίνακας PCB RF με το χρυσό βύθισης 0



Η ικανότητα PCB μας (tly-5Z)

Υλικό PCB: Σύνθετα κεραμικού, PTFE και υφαμένο φίμπεργκλας
Προσδιορισμός: Tly-5Z
Διηλεκτρική σταθερά: 2.20 +/- 0,04 (1.9GHz)
Παράγοντας διασκεδασμού 0,0015 (10GHz)
Αρίθμηση στρώματος: Πλαισιωμένο διπλάσιο PCB, πολυστρωματικό PCB, υβριδικό PCB
Βάρος χαλκού: 0.5oz (17 µm), 1oz (35µm)
Φυλλόμορφο πάχος: 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm)
Μέγεθος PCB: ≤400mm Χ 500mm
Μάσκα ύλης συγκολλήσεως: Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κ.λπ.
Η επιφάνεια τελειώνει: Γυμνός χαλκός, HASL, ENIG, ασήμι βύθισης, κασσίτερος βύθισης, OSP, καθαρά χρυσά καλυμμένος κ.λπ….



Περίπου εμείς

Ιδρυμένη το 2003, η Co. τεχνολογίας ηλεκτρονικής Shenzhen Bicheng, ΕΠΕ είναι καθιερωμένος προμηθευτής και εξαγωγέας PCB υψηλής συχνότητας σε Shenzhen Κίνα, που χωρίζει την κυψελοειδή κεραία σταθμών βάσης, το δορυφόρο, τα παθητικά τμήματα υψηλής συχνότητας, microstrip το κύκλωμα γραμμών και γραμμών ζωνών, τον εξοπλισμό κυμάτων χιλιοστόμετρου, τα συστήματα ραντάρ, την ψηφιακή κεραία ραδιοσυχνότητας και άλλους τομείς παγκοσμίως για 18 έτη. Η υψηλή συχνότητά μας PCBs στηρίζεται κυρίως σε 3 υλικά εμπορικά σήματα υψηλής συχνότητας: Εταιρία, Taconic και Wangling Rogers. Σειρές διηλεκτρικής σταθεράς από 2,2 έως 10,2 κ.λπ.



Έχουμε επίσης τα τμήματα του πίνακα κυκλωμάτων FR-4, των εύκαμπτων κυκλωμάτων και του πυρήνα PCBs μετάλλων που χαρακτηρίζεται ως πρωτότυπα, μικρά τρεξίματα στη μαζική παραγωγή. Επίσης ενεργά έρευνα και χτίζουμε τέτοια υθηλής προστιθέμενης αξίας προγράμματα PCB όπως HDI, γρήγορη στροφή, έλεγχος σύνθετης αντίστασης, ο βαριοί χαλκός και backplane επιβιβάζονται κ.λπ. Αυτό έχει κάνει τα προϊόντα PCB μας να παραγάγουν μια αποτελεσματική επέκταση και μια συμπλήρωση, καθώς επίσης και το σχηματισμό της ενσωματωμένης γραμμής προϊόντων που κυμαίνεται από το χαμηλό σημείο ως το υψηλό σημείο.



Το PCBs μας χρησιμοποιείται για ποικίλη δικτύωση σκοπών, συμπεριλαμβανομένου, αλλά δεν περιορίζεται, υπολογιστών, την ασφάλεια και την επιτήρηση, την παροχή ηλεκτρικού ρεύματος, τις τηλεπικοινωνίες, την αυτοκίνητη ηλεκτρονική, τις ιατρικά συσκευές και τα όργανα, τη εθνική ασφάλεια και το βιομηχανικό εξοπλισμό κ.λπ.



Παράρτημα: Χαρακτηριστικές τιμές tly-5Z

Ιδιοκτησία Μέθοδος δοκιμής Μονάδα Αξία Μονάδα Αξία
DK @ 1,9 Ghz ΕΠΙ-650 το 2.5.5.5 .1 νεαρός δικυκλιστής.   2.20+/- 0,04   2.20+/- 0,04
Df @ 1,9 Ghz ΕΠΙ-650 το 2.5.5.5 .1 νεαρός δικυκλιστής.   0,001   0,001
Df @ 10 Ghz ΕΠΙ-650 το 2.5.5.5 .1 νεαρός δικυκλιστής.   0,0015   0,0015
TC (Δ) Κ (- 55 ~150°C) ΕΠΙ-650 νεαρός δικυκλιστής του 2.5.5.6. ppm/°C -72 ppm/°C -72
Διηλεκτρική τάση διακοπής ΕΠΙ-650 2.5.6 kV 45 kV 45
Διηλεκτρική δύναμη ΕΠΙ-650 2.5.6.2 V/mil 770 V/mm 30.315
Απορρόφηση υγρασίας ΕΠΙ-650 2.6.2.1 % 0,03 % 0,03
Δύναμη φλούδας (1 oz. χαλκός) ΕΠΙ-650 2.4.8 λίβρες. /inch 7 N/mm 1.3
Ειδική αντίσταση όγκου ΕΠΙ-650 2.5.17.1 Mohms/cm 10^9 Mohms/cm 10^9
Ειδική αντίσταση επιφάνειας ΕΠΙ-650 2.5.17.1 Mohms 10^8 Mohms 10^8
Εκτατή δύναμη (MD) ΕΠΙ-650 2.4.18.3 PSI 9137 N/mm2 63
Εκτατή δύναμη (CD) ΕΠΙ-650 2.4.18.3 PSI 9572 N/mm2 66
Εκτατός συντελεστής (MD) ΕΠΙ-650 2.4.18.3 PSI 182.748 N/mm2 1260
Εκτατός συντελεστής (CD) ΕΠΙ-650 2.4.18.3 PSI 165.344 N/mm2 1140
Επιμήκυνση (MD) ΕΠΙ-650 2.4.18.3 % 6 % 6
Επιμήκυνση (CD) ΕΠΙ-650 2.4.18.3 % 6.9 % 6.9
Ευκίνητη δύναμη (MD) ASTM D790 PSI 10.300 N/mm2 71
Ευκίνητη δύναμη (CD) ASTM D790 PSI 11.600 N/mm2 80
Ευκίνητος συντελεστής (MD) ASTM D790 PSI 377.100 N/mm2 2600
Ευκίνητος συντελεστής (CD) ASTM D790 PSI 432.213 N/mm2 2980
Διαστατική σταθερότητα (MD) ΕΠΙ-650 2.4.39 (ψήστε) % (10 mil) -0.05 % (30 mil) -0.05
Διαστατική σταθερότητα (CD) ΕΠΙ-650 2.4.39 (ψήστε) % (10 mil) -0.17 % (30 mil) -0.11
Διαστατική σταθερότητα (MD) ΕΠΙ-650 2.4.39 (πίεση) % (10 mil) -0.07 % (30 mil) -0.07
Διαστατική σταθερότητα (CD) ΕΠΙ-650 2.4.39 (πίεση) % (10 mil) -0.22 % (30 mil) -0.14
Πυκνότητα (συγκεκριμένη πυκνότητα) ΕΠΙ-650 2.3.5 g/cm3 1.92 g/cm3 1.92
Συγκεκριμένη θερμότητα ΕΠΙ-650 2.4.50 J/g°C 0,95 J/g°C 0,95
Θερμική αγωγιμότητα ΕΠΙ-650 2.4.50 W/M*K 0,2 W/M*K 0,2
CTE (x-$l*y) (50 - 150°C) ΕΠΙ-650 2.4.41 ppm/ºC 30-40 ppm/ºC 30-40
CTE (ζ) (50 - 150°C) ΕΠΙ-650 2.4.41 ppm/ºC 130 ppm/ºC 130
Σκληρότητα ASTM D2240 (Durometer) - 68 - 68
Ul-94 εκτίμηση ευφλέκτου Ul-94   Β-0   Β-0



60mil υβριδικός πολυστρωματικός πίνακας PCB RF με το χρυσό βύθισης 1
