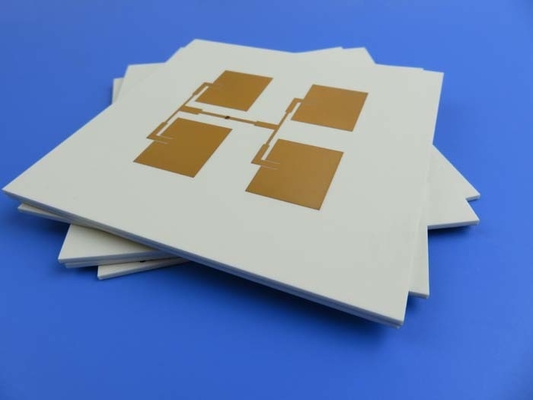

AD255C PCB υψηλής συχνότητας 60mil 1.524mm Antenna Circuit Board Διπλό στρώμα με καταδύσεις χρυσού
(Τα κυκλώματα εκτύπωσης είναι προϊόντα προσαρμοσμένα, η εικόνα και οι παραμέτροι που εμφανίζονται είναι μόνο για αναφορά)
Γενική περιγραφή
Πρόκειται για ένα είδος κεραία PCB που χτίστηκε σε ειδικά κεραία στρώματα AD255C. Είναι μια διπλή επιφάνεια στρώματος με κεραία pads στο επάνω στρώμα και προστασία χαλκού στο κάτω στρώμα,Κατασκευή σε υποστρώμα 60 mlΟι πίνακες κατασκευάζονται σύμφωνα με το πρότυπο IPC Class II.Όλα τα πλαίσια είναι 100% ηλεκτρικά δοκιμασμένα πριν από την αποστολή..
Προδιαγραφές PCB
| Μέγεθος PCB | 98 x 100 mm = 1 προς τα πάνω |
| ΤΥΠΟΣ ΠΑΡΑΣΤΕΛΟΥ | Διπλής όψης PCB |
| Αριθμός στρωμάτων | 2 στρώματα |
| Συστατικά επιφανειακής τοποθέτησης | Ναι. |
| Μέσα από εξαρτήματα τρύπας | ΟΧΙ |
| ΠΑΡΑΓΜΑΤΙΚΗ ΣΤΑΚΗ | χάλκινο ------- 17um ((0,5 oz) + στρώμα TOP πλάκας |
| AD255C 1,524 mm | |
| χάλκινο ------- 17um ((0,5 ουγκιές) + πλάκα BOT στρώμα | |
| ΤΕΧΝΟΓΙΑ | |
| Ελάχιστο ίχνος και χώρος: | 118 εκατομμύρια / 118 εκατομμύρια |
| Ελάχιστες / μέγιστες τρύπες: | 1.5 mm / 1,5 mm |
| Αριθμός διαφόρων οπών: | 1 |
| Αριθμός τρυπών: | 1 |
| Αριθμός σχισμάτων: | 0 |
| Αριθμός εσωτερικών διαχωρισμάτων: | 0 |
| Ελέγχος αντίστασης: | - Όχι. |
| Αριθμός χρυσού δακτύλου: | 0 |
| ΥΛΟΔΟΣ ΠΑΡΟΣ | |
| Εποξικό γυαλί: | AD255C 1,524 mm |
| Τελικό εξωτερικό φύλλο: | 1.0 ουγκιές |
| Τελικό εσωτερικό φύλλο: | Α/Χ |
| Τελικό ύψος PCB: | 1.6 mm ± 0.1 |
| Πλαστική και επικάλυψη | |
| Τελεία επιφάνειας | Χρυσή βύθιση, 90,8% |
| Η μάσκα συγκόλλησης εφαρμόζεται σε: | Α/Χ |
| Χρώμα μάσκας συγκόλλησης: | Α/Χ |
| Τύπος μάσκας συγκόλλησης: | Α/Χ |
| ΚΟΝΤΟΥΡ/ΚΑΤΑΣΗ | Διαδρομή |
| ΣΗΜΕΙΩΣΗ | |
| Πλευρά του θρύλου του συστατικού | Α/Χ |
| Χρώμα του παραρτήματος | Α/Χ |
| Ονομασία ή λογότυπο του κατασκευαστή: | Α/Χ |
| Δίπλα | Επικάλυψη με τρύπα (PTH), ελάχιστο μέγεθος 1,5 mm. |
| ΑΡΧΙΣΜΟΣ ΠΑΡΑΦΑΛΑΣΤΗΤΑΣ | 94V-0 |
| ΔΕΣΜΟΣ ΤΟΛΕΡΑΣΗΣ | |
| Διάσταση του διαγράμματος: | 0.0059" |
| Επικάλυψη από χαρτόνια: | 0.0029" |
| Ανεπάρκεια τρυπών: | 0.002" |
| Δοκιμή | 100% ηλεκτρική δοκιμή πριν από την αποστολή |
| Τύπος έργου τέχνης που πρέπει να παρασχεθεί | αρχείο ηλεκτρονικού ταχυδρομείου, Gerber RS-274-X, PCBDOC κλπ |
| ΧΟΡΙΟΣ Υπηρεσιών | Παγκοσμίως, παγκοσμίως. |
Τα Πλεονεκτήματά Μας
1Πάνω από 19+ χρόνια εμπειρίας σε PCB υψηλής συχνότητας.
2Ποσοστό πρώτης παραγωγής επιλέξιμων προϊόντων: > 99%
3. ISO9001, ISO14001, ISO13485, UL πιστοποιημένο εργοστάσιο παραγωγής·
4. 16000m2 εργαστήριο; 30000m2 παραγωγική ικανότητα ανά μήνα;
5Οι έμπειροι πωλητές παρέχουν εξειδικευμένη εξυπηρέτηση πελατών.
6Δεν υπάρχει ελάχιστη ποσότητα παραγγελίας και χαμηλό κόστος δείγματος.
7. δυνατότητα πρωτότυπου PCB και δυνατότητα παραγωγής σε όγκο·
8Ποσοστό καταγγελιών πελατών: < 1%
9ΔΕΠ 2 / ΔΕΠ 3.
10Με έδρα την Κίνα, εξυπηρετώντας ολόκληρο τον κόσμο.
