Rogers 4835 PCB 1.524mm διπλή υψηλή συχνότητα πινάκων PCB Rogers RF στρώματος

MOQ:	1PCS
τιμή:	USD9.99-99.99
Τυπική συσκευασία:	Κενό bags+Cartons
Περίοδος παράδοσης:	8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής:	T/T
Ικανότητα εφοδιασμού:	5000pcs το μήνα

Πληροφορίες Πληροφορίες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής

Μάρκα

Bicheng

Πιστοποίηση

UL, ISO9001, IATF16949

Αριθμό μοντέλου

BIC-200.V1.0

Υλικό Βάσης:

RO4835 1.524mm

Καταμέτρηση επιπέδων:

Δύο στρώματα

Πάχος PCB:

1,6 χιλ. ±0.1

Μέγεθος PCB:

12 Χ 26mm=1up

Βάρος χαλκού:

ένα oz

Φινίρισμα επιφάνειας:

Χρυσός εμβάπτισης

Επισημαίνω:

Διπλός πίνακας PCB Rogers RF στρώματος

Πίνακας PCB μικροκυμάτων υψηλής συχνότητας

πίνακας κυκλωμάτων 1.524mm RF

Περιγραφή προϊόντος

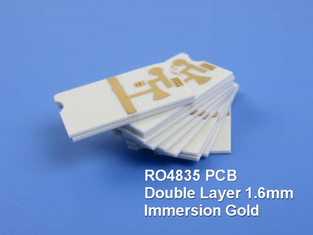

RO4835 PCB υψηλής συχνότητας διπλό στρώμα 60mil 1.524mm Rogers 4835 PCB με βύθιση χρυσού

(Τα κυκλώματα εκτύπωσης είναι προϊόντα προσαρμοσμένα, η εικόνα και οι παραμέτροι που εμφανίζονται είναι μόνο για αναφορά)

Γενική περιγραφή

Αυτό είναι ένα είδος υψηλής συχνότητας PCB του Ρότζερς, κατασκευασμένο από laminates RO4835, διπλά στρώματα με στρώμα σήματος στην επάνω πλευρά, στρώμα προστασίας στην κάτω πλευρά.Καμία μάσκα συγκόλλησης ή μεταξοπλέκτηςΤα πλαίσια κατασκευάζονται σύμφωνα με το πρότυπο IPC κλάσης II. Όλα τα πλαίσια είναι 100% ηλεκτρικά δοκιμασμένα πριν από την αποστολή.

Προδιαγραφές PCB

Μέγεθος PCB	12 x 26 mm = 1 επάνω
ΤΥΠΟΣ ΠΑΡΑΣΤΕΛΟΥ	Διπλής όψης PCB
Αριθμός στρωμάτων	2 στρώματα
Συστατικά επιφανειακής τοποθέτησης	Ναι.
Μέσα από εξαρτήματα τρύπας	ΟΧΙ
ΠΑΡΑΓΜΑΤΙΚΗ ΣΤΑΚΗ	χάλκινο ------- 17um ((0,5 oz) + στρώμα TOP πλάκας
	RO4835 1,524 mm
	χάλκινο ------- 17um ((0,5 ουγκιές) + πλάκα BOT στρώμα
ΤΕΧΝΟΓΙΑ
Ελάχιστο ίχνος και χώρος:	110 χιλιοστά / 110 χιλιοστά
Ελάχιστες / μέγιστες τρύπες:	10,0 mm / 1,0 mm
Αριθμός διαφόρων οπών:	1
Αριθμός τρυπών:	10
Αριθμός σχισμάτων:	0
Αριθμός εσωτερικών διαχωρισμάτων:	0
Ελέγχος αντίστασης:	- Όχι.
Αριθμός χρυσού δακτύλου:	0
ΥΛΟΔΟΣ ΠΑΡΟΣ
Εποξικό γυαλί:	RO4835 1,524 mm
Τελικό εξωτερικό φύλλο:	1.0 ουγκιές
Τελικό εσωτερικό φύλλο:	Α/Χ
Τελικό ύψος PCB:	1.6 mm ± 0.1
Πλαστική και επικάλυψη
Τελεία επιφάνειας	Χρυσό βύθιση, 86,2%
Η μάσκα συγκόλλησης εφαρμόζεται σε:	Α/Χ
Χρώμα μάσκας συγκόλλησης:	Α/Χ
Τύπος μάσκας συγκόλλησης:	Α/Χ
ΚΟΝΤΟΥΡ/ΚΑΤΑΣΗ	Διαδρομή
ΣΗΜΕΙΩΣΗ
Πλευρά του θρύλου του συστατικού	Α/Χ
Χρώμα του παραρτήματος	Α/Χ
Ονομασία ή λογότυπο του κατασκευαστή:	Α/Χ
Δίπλα	Επικάλυψη διάσωσης (PTH), ελάχιστο μέγεθος 1,0 mm.
ΑΡΧΙΣΜΟΣ ΠΑΡΑΦΑΛΑΣΤΗΤΑΣ	94V-0
ΔΕΣΜΟΣ ΤΟΛΕΡΑΣΗΣ
Διάσταση του διαγράμματος:	0.0059"
Επικάλυψη από χαρτόνια:	0.0029"
Ανεπάρκεια τρυπών:	0.002"
Δοκιμή	100% ηλεκτρική δοκιμή πριν από την αποστολή
Τύπος έργου τέχνης που πρέπει να παρασχεθεί	αρχείο ηλεκτρονικού ταχυδρομείου, Gerber RS-274-X, PCBDOC κλπ
ΧΟΡΙΟΣ Υπηρεσιών	Παγκοσμίως, παγκοσμίως.

Rogers 4835 PCB 1.524mm διπλή υψηλή συχνότητα πινάκων PCB Rogers RF στρώματος 0

Σχετικά με εμάς

Είμαστε ένας καθιερωμένος προμηθευτής και εξαγωγέας PCB υψηλής συχνότητας στο Shenzhen της Κίνας, αποκόπτοντας κεραία κυτταρικού σταθμού βάσης, δορυφόρο, παθητικά εξαρτήματα υψηλής συχνότητας,κυκλώματα μικρογραμμικής και ζώνης, εξοπλισμός χιλιοστών κυμάτων, συστήματα ραντάρ, ψηφιακή κεραία ραδιοσυχνοτήτων και άλλα πεδία σε όλο τον κόσμο για 18 χρόνια.Εταιρεία RogersΗ διηλεκτρική σταθερά κυμαίνεται από 2,2 έως 10,2 κλπ.

Έχουμε επίσης τμήματα FR-4 πλακέτων κυκλωμάτων, ευέλικτα κυκλώματα και μεταλλικά πυρήνες PCB που παρουσιάζονται ως πρωτότυπα, μικρές εκδόσεις σε μαζική παραγωγή.Επίσης, ερευνούμε ενεργά και κατασκευάζουμε έργα PCB υψηλής προστιθέμενης αξίας όπως το HDIΑυτό έχει κάνει τα προϊόντα PCB μας να παράγουν μια αποτελεσματική παράταση και συμπλήρωση,καθώς και το σχηματισμό της ολοκληρωμένης σειράς προϊόντων που κυμαίνονται από χαμηλού επιπέδου σε υψηλό επίπεδο.

Τα Πλεονεκτήματά Μας

1. ISO9001, ISO14001, ISO13485, UL πιστοποιημένο εργοστάσιο παραγωγής·

2Η παραγωγή PCB είναι αυστηρά σύμφωνα με τις απαιτούμενες προδιαγραφές.

3- Αντιμετώπιση των αναγκών σας PCB από το πρωτότυπο στην μαζική παραγωγή

4Οποιεσδήποτε PCB HDI στρώσης·

5. 16000m2 εργοστάσιο; 8000 είδη PCB's ανά μήνα;

6Γρήγορος έλεγχος CADCAM και δωρεάν προσφορά PCB.

7- Ποσοστό των επιλέξιμων προϊόντων πρώτης παραγωγής: > 99% Ποσοστό καταγγελιών πελατών: < 1%

8Πάνω από 19+ χρόνια εμπειρίας σε PCB υψηλής συχνότητας.

9ΔΕΠ 2 / ΔΕΠ 3.

10. δυνατότητα πρωτότυπου PCB και δυνατότητα παραγωγής σε όγκο·

Η ικανότητά μας για PCB (2022)

Παράμετρος	Αξία
Αριθμός στρωμάτων	1-32
Υλικό υποστρώματος	Εναλλακτικά, τα προϊόντα που χρησιμοποιούνται για την παρασκευή των ειδών αυτών πρέπει να είναι:;RT/duroid 5880LZ· TMM3, TMM4, TMM6, TMM10, TMM10i, TMM13i, Kappa 438; TLF-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5, TLY-5Z·ΠΤΦΕ F4B (DK2).2 DK2.65 DK2.85 DK2.94DK3.0DK3.2DK3.38DK3.5DK4.0DK4.4DK6.15, DK10.2) · AD250C, AD255C, AD300D, AD350A, AD450, AD600, AD1000, TC350· TC600· Nelco N4000, N9350, N9240· FR-4 (υψηλή Tg S1000-2M, TU-872 SLK, TU-768, IT-180A κλπ.), FR-4 υψηλή CTI> 600V· πολυαιμίδιο,ΠΕΤΚύκλος μετάλλου κ.λπ.
Μέγιστο μέγεθος	Δοκιμή πτήσης: 900600mm, Δοκιμή στερέωσης 460380mm, Καμία δοκιμή 1100*600mm
Διάγραμμα του συμβουλίου ανοχή	±0.0059" (0.15mm)
Δάχος PCB	0.0157" - 0.3937" (0.40mm--10.00mm)
Δυνατότητα ανοχής πάχους (T≥0,8 mm)	± 8%
Δυνατότητα ανοχής πάχους (t < 0,8 mm)	± 10%
Δάχος στρώματος μόνωσης	0.00295" - 0.1969" (0.075mm-5.00mm)
Ελάχιστη τροχιά	0.003" (0,075mm)
Ελάχιστος χώρος	0.003" (0,075mm)
Εξωτερικό πάχος χαλκού	35 μm-350 μm (1oz-10oz)
Εσωτερικό πάχος χαλκού	17μm-350μm (0,5oz - 10oz)
Τρύπα τρύπας (μηχανική)	0.0079" - 0.25" (0.2mm-6.35mm)
Τελειωμένη τρύπα ((Μεχανολογική)	0.0039"-0.248" (0.10mm-6.30mm)
ΔιάμετροΣυναισθησία ((Μηχανική)	0.00295" (0.075mm)
Καταχώριση (μηχανική)	00,05 χιλιοστά
Αναλογία όψεων	12:1
Τύπος μάσκας συγκόλλησης	ΔΕΠ
Γέφυρα Min Soldermask	0.00315" (0,08mm)
Ελάχιστη διαφάνεια για τις μάσκες συγκόλλησης	00,05 χιλιοστά
Συμπλέκτης μέσω Διαμέτρου	0.0098" - 0.0236" (0.25mm-0.60mm)
Ανεπάρκεια ελέγχου αντίστασης	± 10%
Τελεία επιφάνειας	HASL, HASL LF, ENIG, Immersion Tin, Immersion Silver, OSP, Gold Finger, Pure Gold Plated κλπ.
