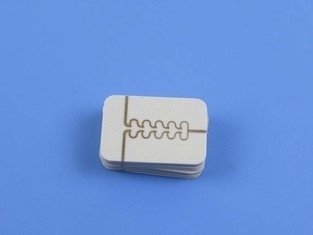

Rogers RO4835 PCB υψηλής συχνότητας 10mil 20mil 30mil ED χαλκό 10,7mil 20,7mil 30,7mil LoPro χαλκό
(Τα κυκλώματα εκτύπωσης είναι προϊόντα προσαρμοσμένα, η εικόνα και οι παραμέτροι που εμφανίζονται είναι μόνο για αναφορά)
Γενική περιγραφή
Τα υποστρώματα RO4835 του Rogers είναι υδρογονανθράκη κεραμικά στρώματα, ένας τύπος αντιοξειδωτικών υλικών υψηλής συχνότητας για εφαρμογές που απαιτούν μεγαλύτερη σταθερότητα σε αυξημένες θερμοκρασίες.Είναι σημαντικά πιο ανθεκτικό στην οξείδωση από άλλα υλικά με βάση υδρογονάνθρακεςΤα laminates RO4835 έχουν σχεδιαστεί για να προσφέρουν ανώτερη υψηλής συχνότητας απόδοση και χαμηλού κόστους κατασκευή κυκλωμάτων.Το υλικό RO4835 παρέχει σχεδόν πανομοιότυπες ηλεκτρικές και μηχανικές ιδιότητες με τα κατεστραμμένα RO4350B, τα οποία οι πελάτες χρησιμοποιούν με επιτυχία εδώ και πολλά χρόνια.
Η οξείδωση επηρεάζει όλα τα θερμοστεγόντα υλικά με την πάροδο του χρόνου και της θερμοκρασίας.Η οξείδωση μπορεί να οδηγήσει σε μικρές αυξήσεις της διηλεκτρικής σταθεράς και του συντελεστή διάσπασης του υποστρώματος κύκλου.
| Ιδιοκτησία |
RO4835 |
Κατεύθυνση |
Μονάδες |
Υπόθεση |
Μέθοδος δοκιμής |
| Η διηλεκτρική σταθερά,εΠρόοδος |
3.48±0.05 |
Z |
- |
10 GHz/23°C |
IPC-TM-650 2.5.5.5 Σφραγισμένη λωρίδα |
| Η διηλεκτρική σταθερά,εΣχεδιασμός |
3.66 |
Z |
- |
8 έως 40 GHz |
Μέθοδος διαφορικού μήκους φάσης |
| Παράγοντας διάσπασης |
0.0037 |
Z |
- |
10 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Θερμικός συντελεστής ε |
+50 |
Z |
ppm/°C |
-100°Cέως 150°C |
IPC-TM-650 2.5.5.5 |
| Αντίσταση όγκου |
5 x 108 |
|
MΩ.cm |
ΚΟΝΤ Α |
IPC-TM-650 2.5.17.1 |
| Αντίσταση επιφάνειας |
7 x 108 |
|
MΩ |
ΚΟΝΤ Α |
IPC-TM-650 2.5.17.1 |
| Ηλεκτρική ισχύς |
30.2(755) |
Z |
Kv/mm(v/mil) |
|
IPC-TM-650 2.5.6.2 |
| Μοντέλο τράβηξης |
7780 ((1128) |
Y |
MPa (ksi) |
NT1 αθλητισμός |
ΑΣTM D 638 |
| Δυνατότητα τράβηξης |
136(19.7) |
Y |
MPa (ksi) |
NT1 αθλητισμός |
ΑΣTM D 638 |
| Δύναμη κάμψης |
186 (27) |
|
Mpa (kpsi) |
|
IPC-TM-650 2.4.4 |
| Διαμετρική σταθερότητα |
< 0.5 |
X,Y |
χιλιοστά
(mils/inch) |
μετά το etch+E2/150°C |
IPC-TM-650 2.4.39Α |
| Συντελεστής θερμικής διαστολής |
10
12
31 |
X
Y
Z |
ppm/°C |
-55°Cέως 288°C |
IPC-TM-650 2.4.41 |
| Tg |
> 280 |
|
°CTMA |
Α |
IPC-TM-650 2.4.24.3 |
| Td |
390 |
|
°CTGA |
|
ΑΣTM D 3850 |
| Θερμική αγωγιμότητα |
0.66 |
|
W/m/oΚ |
80°C |
ΑΣTM C518 |
| Απορρόφηση υγρασίας |
0.05 |
|
% |
48 ώρες βύθιση 0.060"
θερμοκρασία δείγματος 50°C |
ΑΣTM D 570 |
| Σφιχτότητα |
1.92 |
|
gm/cm3 |
23°C |
ΑΣTM D 792 |
| Δυνατότητα της φλούδας χαλκού |
0.88 (5.0) |
|
Ν/μμ (πλι) |
Μετά τη συγκόλληση, πλένετε 1 ουγκιά.
Φόλιο EDC |
IPC-TM-650 2.4.8 |
| Πυροδοσία |
V-0 |
|
|
|
UL 94 |
| Συμβατό με διαδικασία χωρίς μόλυβδο |
- Ναι, ναι. |
|
|
|
|
Χαρακτηριστικά και οφέλη
1Σημαντικά βελτιωμένη αντοχή στην οξείδωση σε σύγκριση με τα τυπικά υλικά μικροκυμάτων θερμοεπιμόρφωσης, τα οποία έχουν σχεδιαστεί για εφαρμογές υψηλού όγκου και ευαίσθητες στις επιδόσεις.
2Η χαμηλή απώλεια παρουσιάζει εξαιρετικές ηλεκτρικές επιδόσεις που επιτρέπουν την εφαρμογή με υψηλότερες συχνότητες λειτουργίας, ιδανικά για εφαρμογές αυτοκινήτων.
3Η αυστηρή ανοχή της συνεχούς διηλεκτρικής ενέργειας οδηγεί σε ελεγχόμενες γραμμές μετάδοσης με αντίσταση
4Η συμβατότητα με τη διαδικασία χωρίς μόλυβδο δεν οδηγεί σε φουσκώματα ή αποστρώματα.
5. Χαμηλή Z-άξονας επέκταση οδηγεί σε αξιόπιστη επικάλυψη μέσα από τρύπες
6Ο χαμηλός συντελεστής διαστολής στο επίπεδο παραμένει σταθερός σε ολόκληρο το εύρος των θερμοκρασιών επεξεργασίας κυκλωμάτων.
7. Ανθεκτικό στα CAF
Η ικανότητα PCB (RO4835)
| Υλικό PCB: |
Υδρογονανθράκη κεραμικά στρώματα |
| Ονομασία: |
RO4835 |
| Διορθωτική σταθερά: |
3.48 (10 GHz) |
| Παράγοντας διάσπασης |
0.0037 (10 GHz) |
| Αριθμός στρωμάτων: |
Διπρόσωπο PCB, πολυεπίπεδο PCB, υβριδικό PCB |
| Βάρος χαλκού: |
0.5oz (17 μm), 1oz (35 μm), 2oz (70 μm) |
| Δυνατότητα εκτόξευσης |
6.6mil (0.168mm), 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm) |
| Δυνατότητα διαμετρητή (LoPro χαλκό) |
4mil (0.102mm), 7.3mil (0.186mm), 10.7mil (0.272mm), 20.7mil (0.526mm), 30.7mil (0.780mm), 60.7mil (1.542mm) |
| Μέγεθος PCB: |
≤ 400 mm × 500 mm |
| Μάσκα συγκόλλησης: |
Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κλπ. |
| Εκτέλεση επιφάνειας: |
Γυμνό χαλκό, HASL, ENIG, ασήμι βύθισης, κασσίτερο βύθισης, OSP, καθαρό χρυσαφένιο κλπ. |
Τυπικές εφαρμογές:
1Οδικά ραντάρ και αισθητήρες
2Μικροκύματα από σημείο σε σημείο.
3. Ενισχυτές ισχύος
4Φάση - ραντάρ συστοιχίας
5Συστατικά ραδιοσυχνοτήτων
Εφαρμογή προϊόντων:
1, Τηλεπικοινωνίες
2, Καταναλωτικά Ηλεκτρονικά
3, Παρακολούθηση ασφαλείας
4, Ηλεκτρονικά οχήματα
5" Έξυπνο σπίτι "
6, Βιομηχανικοί έλεγχοι
7, Στρατιωτική & Άμυνα
8, Αυτοκινητοβιομηχανία
9" Έξυπνο σπίτι "
10, Βιομηχανική αυτοματοποίηση
11, Ιατρικές συσκευές
12Νέα Ενέργεια
Και ούτω καθεξής.
