Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Υλικό βάσεων: | Rogers 4300C | Μέγεθος PCB: | 84 Χ 78mm=1PCS |
|---|---|---|---|
| Βάρος χαλκού: | 1oz | Η επιφάνεια τελειώνει: | χρυσός βύθισης |
| Αρίθμηση στρώματος: | 2 στρώμα | Πάχος PCB: | 1.7mm |
| Υψηλό φως: | Υλικό PCB από επιχρυσωμένο εμβάπτιση,υλικό PCB χαμηλού συντελεστή διάχυσης,πλακέτα PCB RF 60 Mil |
||

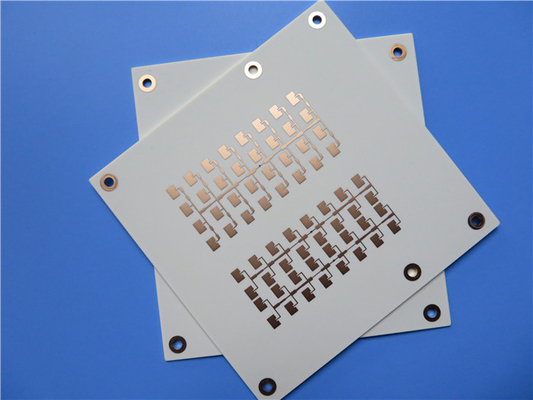

Είμαστε στην ευχάριστη θέση να παρουσιάσουμε το τελευταίο μας PCB κατασκευασμένο από υπόστρωμα RO4003C το οποίο παρέχει αυστηρό έλεγχο στη διηλεκτρική σταθερά και χαμηλό συντελεστή διάχυσης.
Το PCB που αποστέλλεται πρόσφατα είναι κατασκευασμένο από υψηλής ποιότητας υλικό Rogers RO4003C, εξασφαλίζοντας αξιόπιστη και αποτελεσματική απόδοση.Είναι σχεδιασμένο να λειτουργεί σε ένα ευρύ φάσμα θερμοκρασιών από -40℃ έως +85℃ και χρησιμοποιεί μια διαδικασία χωρίς μόλυβδο.
Οι λεπτομέρειες κατασκευής του PCB περιλαμβάνουν ένα διηλεκτρικό πάχος 60 mil, ένα πάχος βάσης χαλκού 17um και ένα άλλο πάχος χαλκού βάσης 17um.Οι διαστάσεις της σανίδας είναι 32,00 x 54,00 mm με ανοχή +/-0,15 mm.Το ελάχιστο ίχνος/χώρος και το ελάχιστο μέγεθος οπής είναι 6/8 mils και 17 mils, αντίστοιχα.Αυτό το PCB δεν έχει τυφλά ή θαμμένα στόμια και έχει τελικό πάχος 1,7 mm.
Το τελικό βάρος χαλκού για όλες τις στρώσεις είναι 1 oz (1,4 mils) και το πάχος επιμετάλλωσης είναι 1 mils.Το φινίρισμα της επιφάνειας του PCB είναι χρυσός εμβάπτισης (ENIG), με πράσινη επάνω μάσκα συγκόλλησης και χωρίς μάσκα συγκόλλησης κάτω.Δεν υπάρχει μεταξοτυπία στα μαξιλαράκια συγκόλλησης.Πραγματοποιήθηκε 100% ηλεκτρική δοκιμή στην πλακέτα για να διασφαλιστεί η ποιότητά της.
Ένα στένσιλ πάστας συγκόλλησης με πάνελ παρέχεται για την επάνω πλευρά του PCB, διευκολύνοντας τη συναρμολόγηση.Το PCB περιέχει συνολικά 19 εξαρτήματα, 24 μαξιλαράκια, 9 μαξιλαράκια με τρύπες, 17 επάνω μαξιλάρια SMT, 8 κάτω επιθέματα SMT, 98 vias και 115 δίχτυα.
Λάβετε υπόψη ότι η αντιστοίχιση σύνθετης αντίστασης, +/- 10%, δεν περιλαμβάνεται σε αυτό το PCB.Εάν έχετε οποιεσδήποτε τεχνικές ερωτήσεις ή απορίες, η Ivy στη διεύθυνση sales10@bichengpcb.com μπορεί να σας βοηθήσει.
Συνολικά, αυτό το PCB προσφέρει υψηλή ποιότητα, αξιοπιστία και αποτελεσματικότητα για ένα ευρύ φάσμα εφαρμογών.Ο ακριβής και υψηλής απόδοσης σχεδιασμός του διασφαλίζει ότι καλύπτει τις ανάγκες σας.
ΕισαγωγήτουRO4003C
Το RO4003C είναι ένα πολυστρωματικό υλικό υψηλής συχνότητας που είναι ιδανικό για χρήση στην κατασκευή PCB.Έχει πολλά πλεονεκτήματα που το καθιστούν εξαιρετική επιλογή για το επόμενο έργο PCB σας.Σε αυτό το άρθρο, θα διερευνήσουμε τα πλεονεκτήματα της χρήσης του RO4003C στο PCB που αποστέλλεται πρόσφατα και τις ιδιότητες που το κάνουν να ξεχωρίζει από άλλα υλικά.
Οι ιδιότητες του RO4003C
Το RO4003C είναι ένα σύνθετο υλικό από υφαντό γυαλί ενισχυμένο με υδρογονάνθρακα/κεραμικό που έχει διηλεκτρική σταθερά 3,38±0,05 και συντελεστή διάχυσης 0,0027.Αυτές οι ιδιότητες το καθιστούν ένα αξιόπιστο υλικό για την κατασκευή PCB.Το RO4003C έχει επίσης θερμικό συντελεστή ε +40 ppm/℃ και ειδική αντίσταση όγκου 1,7 x 1010 MΩ.cm, που είναι απαραίτητα για εφαρμογές υψηλής συχνότητας.
Πλεονεκτήματα της χρήσης του RO4003C στην κατασκευή PCB
Το RO4003C έχει πολλά πλεονεκτήματα που το καθιστούν ιδανικό υλικό για την κατασκευή PCB.Οι εξαιρετικές ηλεκτρικές του ιδιότητες το καθιστούν ιδανικό για εφαρμογές υψηλών συχνοτήτων.Επιπλέον, το RO4003C είναι συμβατό με διαδικασίες χωρίς μόλυβδο, καθιστώντας το μια φιλική προς το περιβάλλον επιλογή.Το χαμηλό ποσοστό απορρόφησης υγρασίας 0,06% διασφαλίζει την αξιοπιστία του PCB σας.
Κατανόηση της διηλεκτρικής σταθεράς και του συντελεστή διάχυσης του RO4003C
Η διηλεκτρική σταθερά και ο παράγοντας διάχυσης είναι κρίσιμες ιδιότητες του RO4003C.Η διηλεκτρική σταθερά καθορίζει την ικανότητα του υλικού να αποθηκεύει ηλεκτρική ενέργεια, ενώ ο παράγοντας διάχυσης αντιπροσωπεύει την ποσότητα ενέργειας που χάνεται ως θερμότητα.Το RO4003C έχει διηλεκτρική σταθερά 3,38±0,05 και συντελεστή διάχυσης 0,0027, καθιστώντας το ιδανικό υλικό για εφαρμογές υψηλής συχνότητας που απαιτούν αξιόπιστη ηλεκτρική απόδοση.
Θερμικές ιδιότητες του RO4003C και ο αντίκτυπός του στο σχεδιασμό PCB
Ο θερμικός συντελεστής ε +40 ppm/℃ του RO4003C σημαίνει ότι η διηλεκτρική του σταθερά αλλάζει με τη θερμοκρασία.Αυτή η ιδιότητα μπορεί να επηρεάσει την απόδοση του PCB σας, ειδικά σε περιβάλλοντα υψηλής θερμοκρασίας.Επομένως, είναι σημαντικό να λάβετε υπόψη τις θερμικές ιδιότητες του RO4003C κατά το σχεδιασμό του PCB σας.
| RO4003C Τυπική τιμή | |||||
| Ιδιοκτησία | RO4003C | Κατεύθυνση | Μονάδες | Κατάσταση | Μέθοδος ελέγχου |
| Διηλεκτρική σταθερά, εΔιαδικασία | 3,38±0,05 | Ζ | 10 GHz/23℃ | IPC-TM-650 2.5.5.5 Σφιγκωμένη λωρίδα | |
| Διηλεκτρική σταθερά,εΣχεδίαση | 3,55 | Ζ | 8 έως 40 GHz | Μέθοδος διαφορικού μήκους φάσης | |
| Dissipation Factortan,δ | 0,0027 0,0021 |
Ζ | 10 GHz/23℃ 2,5 GHz/23℃ |
IPC-TM-650 2.5.5.5 | |
| Θερμικός συντελεστής ε | +40 | Ζ | ppm/℃ | -50℃έως 150℃ | IPC-TM-650 2.5.5.5 |
| Αντίσταση όγκου | 1,7 x 1010 | MΩ.cm | ΚΟΝΤ Α | IPC-TM-650 2.5.17.1 | |
| Επιφανειακή αντίσταση | 4,2 x 109 | MΩ | ΚΟΝΤ Α | IPC-TM-650 2.5.17.1 | |
| Ηλεκτρική Αντοχή | 31.2(780) | Ζ | Kv/mm(v/mil) | 0,51 mm (0,020") | IPC-TM-650 2.5.6.2 |
| Μέτρο εφελκυσμού | 19.650 (2.850) 19.450 (2.821) |
Χ Υ |
MPa(ksi) | RT | ASTM D 638 |
| Αντοχή εφελκυσμού | 139(20.2) 100 (14,5) |
Χ Υ |
MPa(ksi) | RT | ASTM D 638 |
| Δύναμη κάμψης | 276 (40) |
MPa (kpsi) |
IPC-TM-650 2.4.4 | ||
| Σταθερότητα διαστάσεων | <0,3 | Χ, Υ | mm/m (mil/ίντσα) |
μετά χάραξη+Ε2/150℃ | IPC-TM-650 2.4.39A |
| Συντελεστής θερμικής διαστολής | 11 14 46 |
Χ Υ Ζ |
ppm/℃ | -55℃έως 288℃ | IPC-TM-650 2.4.41 |
| Tg | >280 | ℃TMA | ΕΝΑ | IPC-TM-650 2.4.24.3 | |
| Td | 425 | ℃TGA | ASTM D 3850 | ||
| Θερμική αγωγιμότητα | 0,71 | W/M/οκ | 80℃ | ASTM C518 | |
| Απορρόφηση υγρασίας | 0,06 | % | 48 ώρες βύθιση 0,060" Θερμοκρασία δείγματος 50℃ |
ASTM D 570 | |
| Πυκνότητα | 1,79 | gm/cm3 | 23℃ | ASTM D 792 | |
| Αντοχή φλοιού χαλκού | 1.05 (6.0) |
N/mm (pli) |
μετά τη συγκόλληση float 1 oz. Φύλλο EDC |
IPC-TM-650 2.4.8 | |
| Ευφλεκτότητα | N/A | UL 94 | |||
| Συμβατή διαδικασία χωρίς μόλυβδο | Ναί | ||||
Ηλεκτρικές ιδιότητες του RO4003C για εφαρμογές PCB υψηλής συχνότητας
Το RO4003C έχει εξαιρετικές ηλεκτρικές ιδιότητες, όπως χαμηλή διηλεκτρική απώλεια και υψηλή διηλεκτρική αντοχή.Αυτές οι ιδιότητες το καθιστούν ιδανικό για εφαρμογές υψηλής συχνότητας που απαιτούν αξιόπιστη ηλεκτρική απόδοση.Επιπλέον, η εφαπτομένη χαμηλής απώλειας του RO4003C μειώνει την πιθανότητα παραγωγής ηλεκτρομαγνητικών παρεμβολών (EMI).
Συμβατότητα του RO4003C με διαδικασίες χωρίς μόλυβδο
Το RO4003C είναι συμβατό με διαδικασίες χωρίς μόλυβδο, καθιστώντας το μια φιλική προς το περιβάλλον επιλογή για την κατασκευή PCB.Καθώς οι διαδικασίες χωρίς μόλυβδο γίνονται όλο και πιο δημοφιλείς λόγω περιβαλλοντικών ανησυχιών και κανονισμών, η χρήση του RO4003C διασφαλίζει ότι το PCB σας πληροί αυτές τις απαιτήσεις.
Πώς το RO4003C βελτιώνει την απόδοση και την αξιοπιστία των PCB
Οι εξαιρετικές ηλεκτρικές και θερμικές ιδιότητες του RO4003C το καθιστούν ιδανικό υλικό για τη βελτίωση της απόδοσης και της αξιοπιστίας των PCB.Ο χαμηλός ρυθμός απορρόφησης υγρασίας και η συμβατότητά του με διαδικασίες χωρίς μόλυβδο διασφαλίζουν ότι το PCB σας είναι αξιόπιστο μακροπρόθεσμα.Επιπλέον, η σταθερότητα των διαστάσεων και ο συντελεστής θερμικής διαστολής του RO4003C το καθιστούν ένα σταθερό υλικό που μπορεί να αντέξει τις αλλαγές θερμοκρασίας και τις μηχανικές καταπονήσεις.
Μέθοδοι δοκιμής για την κατασκευή RO4003C και PCB
Διάφορες μέθοδοι δοκιμών διασφαλίζουν την ποιότητα και την αξιοπιστία της κατασκευής RO4003C και PCB.Αυτές οι μέθοδοι ελέγχου διασφαλίζουν ότι το RO4003C που χρησιμοποιείται στο PCB σας πληροί τα βιομηχανικά πρότυπα και αποδίδει αξιόπιστα.
Γιατί το RO4003C είναι το ιδανικό υλικό για το επόμενο έργο PCB σας
Συμπερασματικά, το RO4003C είναι ένα εξαιρετικό υλικό που προσφέρει απαράμιλλα οφέλη για την κατασκευή PCB.Οι εξαιρετικές ηλεκτρικές, θερμικές και διαστατικές του ιδιότητες το καθιστούν ιδανική επιλογή για εφαρμογές υψηλής συχνότητας.Επιπλέον, το RO4003C είναι συμβατό με διαδικασίες χωρίς μόλυβδο, διασφαλίζοντας ότι το PCB σας πληροί τα περιβαλλοντικά πρότυπα.Χρησιμοποιώντας το RO4003C στο επόμενο έργο PCB σας, μπορείτε να βελτιστοποιήσετε την απόδοση και την αξιοπιστία του PCB σας, καθιστώντας το μια σοφή και πρακτική επένδυση.Με τις ανώτερες ιδιότητές του, το RO4003C είναι το μέλλον των υλικών PCB και ένας τρόπος αλλαγής του παιχνιδιού στη βιομηχανία ηλεκτρονικών.
