Rogers 4003 PCB υψηλής συχνότητας βασισμένα 32 Mil στα φύλλα πλαστικού

Τελευταία επιλογή για τη μεγάλη ταχύτητα ψηφιακή και τις εφαρμογές RF

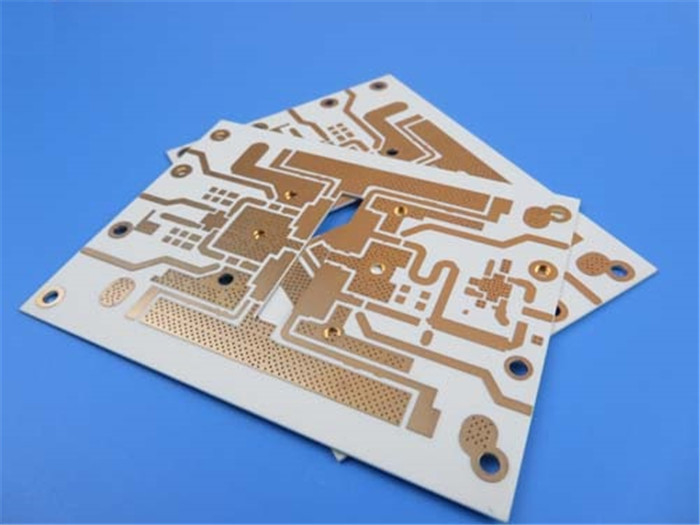

Σήμερα, είμαστε ευτυχείς να μοιραστούμε το πρόσφατα σταλμένο PCB μας που αποτελείται από το υψηλής ποιότητας υλικό Rogers RO4003C που εξασφαλίζει αξιόπιστη απόδοση ακόμη και στην πρόκληση των περιβαλλόντων. Η αμόλυβδη διαδικασία που χρησιμοποιείται στην κατασκευή της το κάνει μια φιλική προς το περιβάλλον επιλογή. Με μια ευρεία λειτουργούσα σειρά θερμοκρασίας -40℃ σε +85℃, αυτό το PCB σχεδιάζεται για να αντισταθεί τις ακραίες συνθήκες θερμοκρασίας.

Stack-up αυτού του PCB περιλαμβάνει από το χαλκό βάσεων 17um, ενός διηλεκτρικού στρώματος 32mil, και ενός άλλου στρώματος χαλκού βάσεων 17um, που παρέχει τα άριστα ηλεκτρικά χαρακτηριστικά και τη μηχανική σταθερότητα. Οι διαστάσεις PCB είναι 180 X 156 χιλ., με ένα πάχος 0,98 χιλ., και ένα τελειωμένο βάρος χαλκού 1 oz (1,4 mils) σε όλα τα στρώματα.

Οι λεπτομέρειες κατασκευής αυτού του PCB περιλαμβάνουν το ελάχιστο ίχνος/το διάστημα 6/6 mils και το ελάχιστο μέγεθος τρυπών 15 mils, που καθιστά το ιδανικό για τις σύνθετες και εφαρμογές υψηλής πυκνότητας. Χαρακτηρίζει επίσης καλύπτω-μέσω της αυλακωμένης τρύπας και κανενός τυφλού ή θαμμένου vias, εξασφαλίζοντας την άνευ ραφής συνδετικότητα και την ευκολία της συνέλευσης. Το τέρμα επιφάνειας αυτού του PCB είναι ENIG (χρυσός βύθισης), που παρέχει την άριστη αντίσταση διάβρωσης, και η τοπ μάσκα ύλης συγκολλήσεως είναι πράσινος.

Αυτό το PCB έρχεται με το α το διάτρητο κολλών ύλης συγκολλήσεως για τη τοπ πλευρά, που καθιστά το εύκολο να συγκεντρώσει τα συστατικά με την ακρίβεια. Συνολικά 210 συστατικά, 306 μαξιλάρια, 129 μαξιλάρια μέσω-τρυπών, 90 τοπ μαξιλάρια SMT, 87 κατώτατα SMT μαξιλάρια, 331 vias, και 118 δίχτυα συμπεριλαμβάνονται.

Έχουμε διευθύνει μια ηλεκτρική δοκιμή 100% για να εξασφαλίσουμε την ποιότητα και την αξιοπιστία αυτού του PCB. Για οποιεσδήποτε τεχνικές ερωτήσεις, παρακαλώ ελάτε σε επαφή με τον κισσό στο sales10@bichengpcb.com. Διατάξτε το υψηλής ποιότητας PCB μας σήμερα και δοκιμάστε τη σημαντικές αξιοπιστία και την απόδοση στις ηλεκτρονικές αιτήσεις σας.

Γιατί RO4003C PCBs είναι η τοπ επιλογή για την προηγμένη ηλεκτρονική συσκευή

- Πλεονεκτήματα 32 mil RO4003C PCBs για τις μεγάλες εφαρμογές

Η απαίτηση για την υψηλής απόδοσης ηλεκτρονική είναι στην άνοδο, και με την, την ανάγκη για προηγμένο PCBs ικανός του χειρισμού σύνθετου και των μεγάλων εφαρμογών. RO4003C είναι ένα υψηλής ποιότητας υλικό PCB που έχει κερδίσει τη δημοτικότητα που οφείλεται τα τελευταία χρόνια στις άριστες ηλεκτρικές ιδιότητες και τη μηχανική σταθερότητά του. Σε αυτό το άρθρο, θα ερευνήσουμε τα οφέλη 32 mil RO4003C PCBs για τις υψηλής απόδοσης εφαρμογές.

Εισαγωγή σε RO4003C PCBs

RO4003C είναι ένα υψηλής συχνότητας φυλλόμορφο υλικό φιαγμένο από ενισχυμένο υφαίνω-γυαλί υδρογονάνθρακα/κεραμικό σύνθετο, το οποίο παρ:έχω τις low-loss διηλεκτρικές ιδιότητες για τη μεγάλη ταχύτητα ψηφιακή και τις εφαρμογές RF. Χαρακτηρίζει μια διηλεκτρική σταθερά 3,38 ± 0,05 και ένας παράγοντας διασκεδασμού 0,0027 σε 10 GHz/23℃, που κάνουν το μια ιδανική επιλογή για τα υψηλής συχνότητας σχέδια.

Παράγοντας διηλεκτρικής σταθεράς και διασκεδασμού RO4003C PCBs

Η low-loss διηλεκτρική σταθερά RO4003C PCBs εξασφαλίζει ανώτερη ακεραιότητα σημάτων, που μειώνει την απώλεια σημάτων και τη διαστρέβλωση. Ο παράγοντας διασκεδασμού RO4003C PCBs είναι επίσης πολύ χαμηλός, σημαίνοντας ότι μπορεί αποτελεσματικά να χειριστεί τα υψηλής συχνότητας σήματα χωρίς παραγωγή της υπερβολικής θερμότητας.

Θερμικές ιδιότητες RO4003C PCBs

RO4003C PCBs έχει τις άριστες θερμικές ιδιότητες, που επιτρέπουν σε τις για να αποδώσει σοβαρά στην πρόκληση των περιβαλλόντων. Ο θερμικός συντελεστής ε είναι +40 ppm/℃ πέρα από μια σειρά θερμοκρασίας -50℃ σε 150℃, που εξασφαλίζει ότι το PCB μπορεί να αντισταθεί τις ακραίες συνθήκες θερμοκρασίας.

Ηλεκτρικές ιδιότητες RO4003C PCBs

RO4003C PCBs έχει την υψηλή ηλεκτρική δύναμη, αξίας 31,2 (780) Kv/mm (v/mil) πάχος 0.51mm (0,020 στο»). Έχουν επίσης την άριστη ειδική αντίσταση όγκου και την ειδική αντίσταση επιφάνειας, που εξασφαλίζουν αξιόπιστη ηλεκτρική απόδοση.

Μηχανικές ιδιότητες RO4003C PCBs

RO4003C PCBs έχει τις εντυπωσιακές μηχανικές ιδιότητες, συμπεριλαμβανομένης της υψηλής εκτατής δύναμης και της κάμψης δύναμης. Με έναν εκτατό συντελεστή του MPA 19.650 στην κατεύθυνση Χ και του MPA 19.450 στην κατεύθυνση Υ, αυτό το PCBs μπορεί να αντισταθεί την κάμψη και το τέντωμα χωρίς σπάσιμο.

Αμόλυβδη επεξεργασία και περιβαλλοντικά οφέλη RO4003C PCBs

Τα RO4003CPCBs κατασκευάζονται χρησιμοποιώντας μια αμόλυβδη διαδικασία, που κάνει τους μια φιλική προς το περιβάλλον επιλογή. Αυτή η διαδικασία επίσης εξασφαλίζει ότι το PCBs συναντά τους βιομηχανικά τυποποιημένους για τους επικίνδυνους υλικούς περιορισμούς, όπως ο περιορισμός της επικίνδυνης οδηγίας ουσιών (RoHS).

Πλεονεκτήματα 32 mil RO4003C PCBs για τις μεγάλες εφαρμογές

Το πάχος 32 mil RO4003C PCBs κάνω τους μια ιδανική επιλογή για τη μεγάλη ταχύτητα ψηφιακή και τις εφαρμογές RF, όπου η ακεραιότητα σημάτων είναι κρίσιμη. Το ελάχιστο ίχνος/το διάστημα 6/6 mils και το ελάχιστο μέγεθος τρυπών 15 mils αυτού του PCBs επιτρέπουν τα σχέδια υψηλής πυκνότητας, που καθιστούν τα κατάλληλα για τις σύνθετες εφαρμογές.

Εκτιμήσεις σχεδίου για RO4003C PCBs

Κατά σχεδιασμό PCBs με το υλικό RO4003C, την είναι ουσιαστικό να εξεταστούν οι παράγοντες όπως ο έλεγχος σύνθετης αντίστασης, το σχέδιο γραμμών μετάδοσης, και η ακεραιότητα σημάτων. Το σχέδιο πρέπει επίσης να λάβει υπόψη τις θερμικές και μηχανικές ιδιότητες του υλικού για να εξασφαλίσει αξιόπιστη απόδοση.

Κατασκευή και συνέλευση RO4003C PCBs

RO4003C PCBs κατασκευάζεται χρησιμοποιώντας μια διαδικασία κατάστασης προόδου που εξασφαλίζει τη συνεπείς ποιότητα και την αξιοπιστία. Το τέρμα επιφάνειας αυτού του PCBs είναι ENIG (χρυσός βύθισης), που παρέχει την άριστη αντίσταση διάβρωσης, και η τοπ μάσκα ύλης συγκολλήσεως είναι πράσινος. Το PCBs είναι επίσης με ένα διάτρητο κολλών ύλης συγκολλήσεως για την εύκολη και ακριβή συνέλευση.

Εφαρμογές RO4003C PCBs στις βιομηχανίες υψηλής τεχνολογίας

RO4003C PCBs χρησιμοποιείται ευρέως στις βιομηχανίες υψηλής τεχνολογίας όπως το αεροδιάστημα, η υπεράσπιση, οι τηλεπικοινωνίες, και οι ιατρικές συσκευές. Επίσης χρησιμοποιώ στη μεγάλη ταχύτητα ψηφιακή και τις εφαρμογές RF, όπως τα συστήματα ραντάρ, οι δορυφορικές επικοινωνίες, και τα κυκλώματα μικροκυμάτων.

Συμπερασματικά, 32 mil RO4003C PCBs προσφέρουν μια σειρά των οφελών για τις υψηλής απόδοσης εφαρμογές. Οι low-loss διηλεκτρικές υλικές, εξαιρετικές θερμικές και μηχανικές ιδιότητές τους, και η αμόλυβδη επεξεργασία τους κάνουν μια άριστη επιλογή για τις βιομηχανίες υψηλής τεχνολογίας. Με το σχέδιο ακρίβειας και κατασκευή, αυτό το PCBs μπορεί να μεγιστοποιήσει την απόδοση και την αποδοτικότητα στις σύνθετες και απαιτητικές εφαρμογές.
