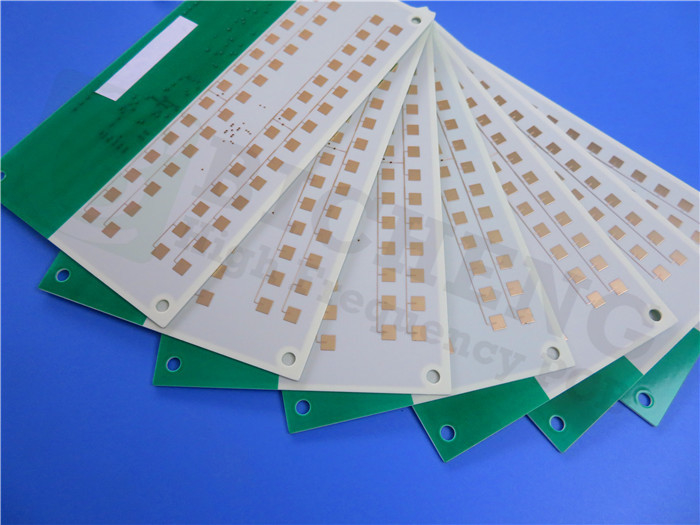

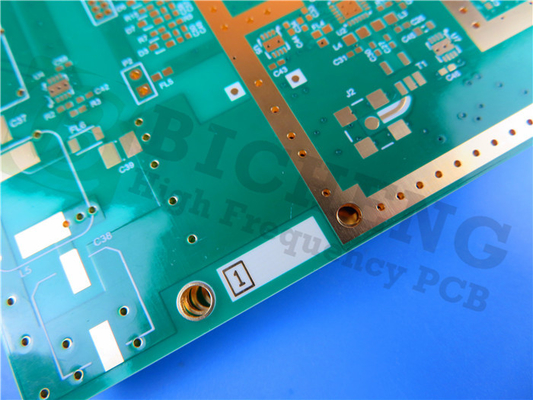

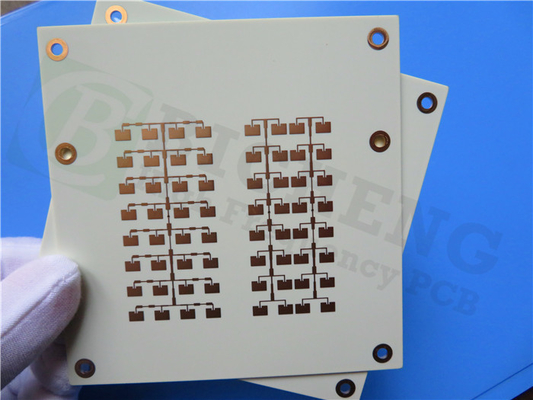

Τα PCB Rogers RO3003 RF επιβιβάζονται σε 3.2mm για την εφαρμογή υψηλής συχνότητας

Σαν διευθυντή πωλήσεων, είμαι ευχαριστημένος να εισαγάγω το πρόσφατα σταλμένο PCB μας που κατασκευάζεται με Rogers RO3003C. Όποιοι προορίζονται για τη χρήση στις εμπορικές εφαρμογές μικροκυμάτων και RF.

Το υλικό PCB αποτελείται από Rogers RO3003C και υποβάλλεται σε επεξεργασία με τα αμόλυβδα υλικά. Λειτουργεί μέσα σε μια σειρά θερμοκρασίας -40℃ σε +85℃. Stack-up περιλαμβάνει ένα στρώμα χαλκού βάσεων με ένα πάχος 17um, διηλεκτρικό RO3003 60mil, prepreg FR-28, και ένα τελειωμένο στρώμα χαλκού βάσεων 17um. Το τελειωμένο πάχος πινάκων είναι 3.2mm, με ένα τελειωμένο βάρος χαλκού 1 oz (1,4 mils) σε όλα τα στρώματα. Μέσω της επένδυσης το πάχος είναι 1 mil, και η επιφάνεια τελειώνει είναι ασήμι βύθισης. Η τοπ πλευρά περιλαμβάνει ένα διάτρητο κολλών ύλης συγκολλήσεως, με μια πράσινη τοπ μάσκα ύλης συγκολλήσεως και καμία μάσκα κατώτατης ύλης συγκολλήσεως. Υπάρχει κανένας στα μαξιλάρια ύλης συγκολλήσεως, και η ηλεκτρική δοκιμή 100% χρησιμοποιείται.

Με 29 συστατικά και 36 συνολικά μαξιλάρια, το PCB μας περιλαμβάνει 20 μαξιλάρια μέσω-τρυπών, 11 τοπ μαξιλάρια SMT, και 5 κατώτατα SMT μαξιλάρια. Έχει 98 vias και 100 δίχτυα, που κάνουν το μια ευπροσάρμοστη επιλογή για μια σειρά των ηλεκτρονικών συσκευών.

Αυτό το PCB σχεδιάζεται με την ακρίβεια και την αξιοπιστία στο μυαλό, που χαρακτηρίζει ένα ελάχιστο ίχνος/ένα διάστημα 8/8 mils και ένα ελάχιστο μέγεθος τρυπών 12 mils. Δεν έχει κανένα τυφλό ή θαμμένο vias, και το ταίριασμα σύνθετης αντίστασης δεν συμπεριλαμβάνεται.

Για οποιεσδήποτε τεχνικές ερωτήσεις, παρακαλώ ελάτε σε επαφή με τον κισσό στο sales10@bichengpcb.com. Εμπιστευθείτε το PCB μας για να παρέχετε τη σταθερότητα και την απόδοση οι ηλεκτρονικές συσκευές που σας απαιτούν.

Εισαγωγή σε RO3003 ANS οι ανώτερες ιδιότητές του

RO3003 είναι ένα υψηλής συχνότητας υλικό PCB που προσφέρει μια σειρά των οφελών για τις ηλεκτρονικές συσκευές. Με μια διηλεκτρική σταθερά 3.0±0.04, έναν παράγοντα διασκεδασμού 0,001, και έναν θερμικό συντελεστή -3 ppm/℃, RO3003 παρέχει την υψηλή διαστατική σταθερότητα, την άριστη αντίσταση υγρασίας, και την αμόλυβδη συμβατότητα διαδικασίας. Η χαμηλή διηλεκτρική απώλεια και η υψηλή θερμική αγωγιμότητά της το καθιστούν επίσης κατάλληλο για τις εφαρμογές ενισχυτών δύναμης. RO3003 παρέχει τον άριστο έλεγχο σύνθετης αντίστασης, ο οποίος είναι σημαντικός στα μεγάλα ψηφιακά σχέδια.

Λόγω των ιδιοτήτων του, RO3003 είναι μια ιδανική επιλογή για τις υψηλής συχνότητας εφαρμογές όπως το αεροδιάστημα, η υπεράσπιση, και οι τηλεπικοινωνίες. Η ανώτερες ηλεκτρικές απόδοση και η αξιοπιστία της το κάνουν μια δημοφιλή επιλογή μεταξύ των κατασκευαστών. RO3003 παρέχει τον άριστο έλεγχο σύνθετης αντίστασης, ο οποίος είναι σημαντικός στα μεγάλα ψηφιακά σχέδια. Η χαμηλή διηλεκτρική απώλεια και η υψηλή θερμική αγωγιμότητά της το καθιστούν επίσης κατάλληλο για τις εφαρμογές ενισχυτών δύναμης.

Ένα παράδειγμα ενός PCB ότι οι χρήσεις RO3003 είναι το πρόσφατα σταλμένο PCB μας, το οποίο κατασκευάζεται με Rogers RO3003C και χαρακτηρίζει stack-up με τα στρώματα χαλκού βάσεων και διηλεκτρικό RO3003. Με ένα ελάχιστο ίχνος/ένα διάστημα 8/8 mils και ένα ελάχιστο μέγεθος τρυπών 12 mils, το PCB έχει ένα τέρμα επιφάνειας του ασημιού βύθισης και του α μέσω του πάχους επένδυσης 1 mil. Το τελειωμένο πάχος πινάκων είναι 3.2mm, με ένα τελειωμένο βάρος χαλκού 1 oz (1,4 mils) σε όλα τα στρώματα. Το PCB έχει 29 συστατικά και 36 συνολικά μαξιλάρια, κάνοντας το μια ευπροσάρμοστη επιλογή για μια σειρά των ηλεκτρονικών συσκευών.

Εκτός από την ανώτερη ηλεκτρική απόδοσή του, το PCB RO3003C είναι επίσης φιλικό προς το περιβάλλον. Το PCB υποβάλλεται σε επεξεργασία με τα αμόλυβδα υλικά, κάνοντας το μια άριστη επιλογή για τις βιομηχανίες που δίνουν προτεραιότητα στην ικανότητα υποστήριξης. Ο θερμικός συντελεστής RO3003C είναι επίσης χαμηλός, εξασφαλίζοντας ότι η ηλεκτρική απόδοση PCB παραμένει σταθερή πέρα από μια ευρεία σειρά θερμοκρασίας. RO3003C PCBs είναι συμβατό με τις αμόλυβδες διαδικασίες, που κάνουν τις μια άριστη επιλογή για τους κατασκευαστές που δίνουν προτεραιότητα στην περιβαλλοντική ικανότητα υποστήριξης.

RO3003 είναι ένα επαναστατικό υλικό για το PCB κατασκευαστικός, προσφέροντας την ανώτερες ηλεκτρικές απόδοση και την αξιοπιστία. Είναι μια ιδανική επιλογή για τις υψηλής συχνότητας εφαρμογές και η αμόλυβδη συμβατότητα διαδικασίας της το κάνει μια άριστη επιλογή για τις περιβαλλοντικά συνειδητές βιομηχανίες. Το πρόσφατα σταλμένο PCB μας, που κατασκευάζεται με RO3003C, σχεδιάζεται για να παρέχει τη σταθερότητα και την απόδοση οι ηλεκτρονικές συσκευές που σας απαιτούν.
