Πίνακας PCB υλικών RF Rogers RO3003 για τις βιομηχανίες υψηλής τεχνολογίας

Λεπτομερής Περιγραφή Προϊόντος
Επισημαίνω:

RO3003 πίνακας PCB υλικών RF

,

Αμόλυβδος πίνακας PCB RF

,

PCB υλικό 5mil

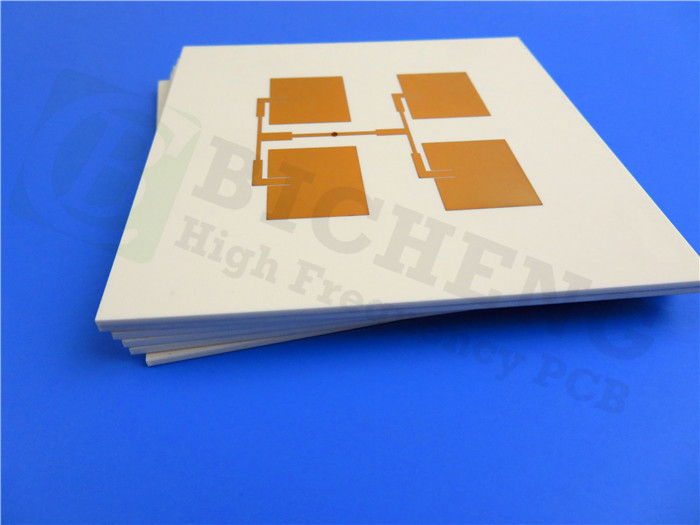

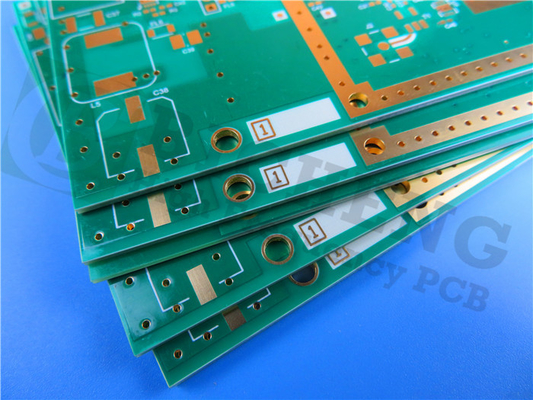

Σήμερα, είμαστε ευτυχείς να είμαστε εδώ και να μοιραστούμε το πρόσφατα σταλμένο PCB μας με σας. Η πιό πρόσφατη αποστολή PCBs μας έχει επεξεργαστεί με την απώτατη προσοχή στην ποιότητα και την απόδοση. Το PCB είναι αποτελεσμένο από τα υλικά Rogers RO3003, επεξεργασμένο με τις αμόλυβδες τεχνικές και σχεδιασμένο για τη λειτουργία μέσα σε μια σειρά θερμοκρασίας -40℃ σε +85℃. Υψηλής συχνότητας stackup 6 στρώματος χαρακτηρίζει διηλεκτρικό RO3003 5mil και το χαλκό βάσεων 17um, που χωρίζεται από το prepreg bondply 2929. Οι διαστάσεις πινάκων είναι 20 X 15 χιλ. με μια ανοχή +/- 0.15mm, και το σχέδιο περιλαμβάνει τα τυφλά vias από το στρώμα 1 στο στρώμα 2.



Το τελειωμένο PCB έχει ένα πάχος 0,7 χιλ. και χαρακτηρίζει ένα τελειωμένο βάρος $cu 1 oz (1,4 mils) στα εξωτερικά στρώματα και 0,5 oz στα εσωτερικά στρώματα, που εξασφαλίζουν βέλτιστη απόδοση. Μέσω της επένδυσης το πάχος είναι 1 mil, και η επιφάνεια τελειώνει επιτυγχάνεται μέσω της χρήσης του παλλάδιου βύθισης νικελίου βύθισης και του χρυσού βύθισης (ENEPIG), υπό τον όρο ότι μια υψηλή ποιότητα τελειώνει.



Η πιό πρόσφατη αποστολή PCB σχεδιάζεται για τα ηλεκτρονικά προϊόντα που απαιτούν την ακριβείς απόδοση και την αξιοπιστία, χωρίς την κορυφή ή το κατώτατο σημείο ή η μάσκα ύλης συγκολλήσεως κορυφών/κατώτατων σημείων, και κανένας στα μαξιλάρια ύλης συγκολλήσεως. Το PCB υποβάλλεται στην ηλεκτρική δοκιμή 100% που εξασφαλίζει αυτό ανταποκρίνεται στα υψηλότερα πρότυπα της ποιότητας.



Με 11 συστατικά, 39 συνολικά μαξιλάρια, 21 μαξιλάρια μέσω-τρυπών, 15 τοπ μαξιλάρια SMT, 3 κατώτατα SMT μαξιλάρια, 51 vias, και 9 δίχτυα, το PCB σχεδιάζεται για να ανταποκριθεί στα αυστηρότερα πρότυπα απόδοσης.



Εάν έχετε οποιεσδήποτε τεχνικές ερωτήσεις ή έρευνες, παρακαλώ ελάτε σε επαφή με τον κισσό στο sales10@bichengpcb.com. Το PCBs μας είναι η ιδανική επιλογή για το επόμενο πρόγραμμά σας.



Πίνακας PCB υλικών RF Rogers RO3003 για τις βιομηχανίες υψηλής τεχνολογίας 0



RO3003 χαρακτηριστική αξία
Ιδιοκτησία RO3003 Κατεύθυνση Μονάδες Όρος Μέθοδος δοκιμής
Διηλεκτρική σταθερά, εProcess 3.0±0.04 Ζ   10 GHz/23℃ ΕΠΙ-TM-650 στερεωμένο το 2.5.5.5 Stripline
Διηλεκτρική σταθερά, εDesign 3 Ζ   8GHz σε 40 Ghz Διαφορική μέθοδος μήκους φάσης
Παράγοντας διασκεδασμού, tanδ 0,001 Ζ   10 GHz/23℃ ΕΠΙ-TM-650 2.5.5.5
Θερμικός συντελεστής ε -3 Ζ ppm/℃ 10 Ghz -50℃to 150℃ ΕΠΙ-TM-650 2.5.5.5
Διαστατική σταθερότητα 0,06
0,07
Χ
Υ
mm/m COND Α ΕΠΙ-TM-650 2.2.4
Ειδική αντίσταση όγκου 107   MΩ.cm COND Α ΕΠΙ 2.5.17.1
Ειδική αντίσταση επιφάνειας 107   COND Α ΕΠΙ 2.5.17.1
Εκτατός συντελεστής 930
823
Χ
Υ
MPA 23℃ ASTM Δ 638
Απορρόφηση υγρασίας 0,04   % D48/50 ΕΠΙ-TM-650 2.6.2.1
Συγκεκριμένη θερμότητα 0,9   j/g/k   Υπολογισμένος
Θερμική αγωγιμότητα 0,5   W/M/K 50℃ ASTM Δ 5470
Συντελεστής της θερμικής επέκτασης
(- 55 σε 288℃)
17
16
25
Χ
Υ
Ζ
ppm/℃ 23℃/50% RH ΕΠΙ-TM-650 2.4.4.1
TD 500   ℃ TGA   ASTM Δ 3850
Πυκνότητα 2.1   gm/cm3 23℃ ASTM Δ 792
Φλούδα Stength χαλκού 12.7   Ib/in. 1oz, EDC μετά από το επιπλέον σώμα ύλης συγκολλήσεως ΕΠΙ-TM 2.4.8
Εύφλεκτο Β-0       UL 94
Αμόλυβδο συμβατό σύστημα διαδικασίας Ναι



Ένας περιεκτικός οδηγός για RO3003: Από τις ιδιότητες στις εφαρμογές

-Εισαγωγή: Τι είναι RO3003 και πώς λειτουργεί;



Το υψηλής συχνότητας σχέδιο PCB είναι ένας συνεχώς εξελισσόμενος τομέας, και οι μηχανικοί και οι σχεδιαστές είναι πάντα στην επιφυλακή για τα καινοτόμα και αξιόπιστα υλικά που ενσωματώνουν στα σχέδιά τους. Ένα τέτοιο υλικό που έχει κερδίσει τη σημαντική προσοχή είναι τα τελευταία χρόνια RO3003, ένα υψηλής συχνότητας φύλλο πλαστικού που προσφέρει τις εξαιρετικές ηλεκτρικές και μηχανικές ιδιότητες.



Σε αυτόν τον περιεκτικό οδηγό για RO3003, θα ερευνήσουμε στις ιδιότητες και τα πλεονεκτήματά της, τη διαδικασία παραγωγής, και τις εφαρμογές. Εάν είστε καρυκευμένος σχεδιαστής PCB ή νεοφερμένος στη βιομηχανία, αυτός ο οδηγός θα παράσχει τις πολύτιμες ιδέες στον κόσμο του υψηλής συχνότητας σχεδίου PCB.



Εισαγωγή: Να παρουσιάσει RO3003 και η λειτουργία του

RO3003 είναι ένα υψηλής συχνότητας φύλλο πλαστικού που επεξεργάζεται για τη χρήση στις εφαρμογές που απαιτούν τη σημαντική ηλεκτρική και μηχανική απόδοση. Περιλαμβάνει ένα κεραμικός-γεμισμένο υλικό PTFE, το οποίο προσφέρει μια χαμηλή διηλεκτρική σταθερά και μια χαμηλή εφαπτομένη απώλειας, που καθιστούν το ιδανικός για τη μεγάλη ταχύτητα ψηφιακή και τις εφαρμογές RF όπου η ακεραιότητα και η αξιοπιστία σημάτων είναι εξαιρετικά σημαντικές.



Οι ιδιότητες RO3003: Διηλεκτρική σταθερά, θερμική αγωγιμότητα, και περισσότεροι

RO3003 καυχάται τις εξαιρετικές ηλεκτρικές ιδιότητες, που κάνουν το μια ιδανική επιλογή για το υψηλής συχνότητας σχέδιο PCB. Η διηλεκτρική σταθερά της είναι 3.0±0.04, το οποίο είναι πολύ χαμηλότερο από πολλά άλλα υψηλής συχνότητας υλικά PCB. Αυτό μεταφράζει στη γρηγορότερη μετάδοση σημάτων και τη λιγότερη μείωση, με συνέπεια τη βελτιωμένες ακεραιότητα σημάτων και την υψηλότερη απόδοση.



RO3003 επίσης έχει την υψηλή θερμική αγωγιμότητα, η οποία βοηθά να διαλύσει τη θερμότητα και να βελτιώσει την αξιοπιστία. Εκθέτει έναν θερμικό συντελεστή ε -3 ppm/℃, που καθιστά τον σταθερό πέρα από ένα ευρύ φάσμα των θερμοκρασιών. Το υλικό έχει επίσης το χαμηλό παράγοντα διασκεδασμού, με ένα tanδ 0,001 σε 10 GHz/23℃.



Πλεονεκτήματα RO3003 στο υψηλής συχνότητας σχέδιο PCB

Τα πλεονεκτήματα RO3003 στο υψηλής συχνότητας σχέδιο PCB είναι πολυάριθμα. Η χαμηλή διηλεκτρική σταθερά και η χαμηλή εφαπτομένη απώλειάς της το καθιστούν ιδανικός για τη μεγάλη ταχύτητα ψηφιακή και τις εφαρμογές RF, όπου η ακεραιότητα και η αξιοπιστία σημάτων είναι κρίσιμες. RO3003 επίσης προσφέρει την άριστες θερμική αγωγιμότητα και τη σταθερότητα πέρα από ένα ευρύ φάσμα των θερμοκρασιών, που καθιστούν το κατάλληλο για τη χρήση στα σκληρά περιβάλλοντα.



RO3003 εναντίον Άλλα υψηλής συχνότητας υλικά PCB: Μια συγκριτική ανάλυση

Όταν το υψηλής συχνότητας σχέδιο PCB, υπάρχουν διάφορα υλικά για να επιλέξουν από. Εντούτοις, RO3003 ξεχωρίζει από το υπόλοιπο λόγω των ανώτερων ηλεκτρικών και μηχανικών ιδιοτήτων του. Σε αυτό το τμήμα, θα συγκρίνουμε RO3003 με άλλα δημοφιλή υψηλής συχνότητας υλικά PCB.



Κατασκευή RO3003 PCBs: Η διαδικασία διαλευκανθείσα

Η κατασκευή RO3003 PCBs απαιτεί τον εξειδικευμένο εξοπλισμό και τις τεχνικές λόγω των μοναδικών ιδιοτήτων του υλικού. Σε αυτό το τμήμα, θα ερευνήσουμε τη διαδικασία παραγωγής RO3003 PCBs, συμπεριλαμβανομένων των υλικών και του εξοπλισμού χρησιμοποιούμενων, και τις προκλήσεις σχετικές.



Σχεδιασμός υψηλής απόδοσης PCBs με RO3003: Άκρες και τεχνάσματα

Ο σχεδιασμός υψηλής απόδοσης PCBs με RO3003 απαιτεί τη προσεχτική εξέταση των υλικών ιδιοτήτων και των χαρακτηριστικών. Σε αυτό το τμήμα, θα παράσχουμε τις άκρες και τα τεχνάσματα για το σχεδιασμό υψηλής απόδοσης PCBs με RO3003, συμπεριλαμβανομένης της δρομολόγησης σημάτων, του στρώματος συσσωρεύοντας, και της θερμικής διαχείρισης.



Ο αντίκτυπος των θερμικών ιδιοτήτων στο σχέδιο PCB RO3003

Οι θερμικές ιδιότητες διαδραματίζουν έναν κρίσιμο ρόλο στο υψηλής συχνότητας σχέδιο PCB, και RO3003 δεν είναι καμία εξαίρεση. Σε αυτό το τμήμα, θα ερευνήσουμε τον αντίκτυπο των θερμικών ιδιοτήτων στο σχέδιο PCB RO3003, συμπεριλαμβανομένων των θερμικών τεχνικών διαχείρισης και της σημασίας της θερμικής σταθερότητας.



RO3003 και διαχείριση απώλειας σημάτων: Καλύτερες πρακτικές

Η απώλεια σημάτων είναι ένα κοινό πρόβλημα στο υψηλής συχνότητας σχέδιο PCB, και RO3003 προσφέρει διάφορα πλεονεκτήματα όταν τη διαχείριση της απώλειας σημάτων. Σε αυτό το τμήμα, θα ερευνήσουμε τις καλύτερες πρακτικές για τη διαχείριση της απώλειας σημάτων με RO3003 PCBs, συμπεριλαμβανομένης της χρήσης της ελεγχόμενης σύνθετης αντίστασης και της κατάλληλης συσσώρευσης στρώματος.



Εφαρμογές RO3003 στις τεχνολογίες RF/Microwave

RO3003 είναι ένα ιδανικό υλικό για τις εφαρμογές RF και μικροκυμάτων λόγω της χαμηλής διηλεκτρικής σταθεράς και της χαμηλής εφαπτομένης απώλειάς του. Σε αυτό το τμήμα, θα ερευνήσουμε τις εφαρμογές RO3003 στις τεχνολογίες RF και μικροκυμάτων, συμπεριλαμβανομένων των κεραιών, των φίλτρων, και των ενισχυτών.



RO3003 και 5G: Μια αντιστοιχία που γίνεται στον ουρανό

Η εμφάνιση της τεχνολογίας 5G έχει αυξήσει ζήτηση για τα υψηλής συχνότητας υλικά PCB που μπορούν να υποστηρίξουν τα ποσοστά μεγάλης μεταφοράς δεδομένων. RO3003 είναι ένα ιδανικό υλικό για τις εφαρμογές 5G λόγω της χαμηλής διηλεκτρικής σταθεράς και της χαμηλής εφαπτομένης απώλειάς του. Σε αυτό το τμήμα, θα ερευνήσουμε το ρόλο RO3003 στην τεχνολογία 5G και τις πιθανές αιτήσεις της.



Συμπέρασμα: Να εξαπολύσει τη δύναμη RO3003 για το υψηλής συχνότητας σχέδιο PCB

RO3003 είναι ένα υψηλής απόδοσης υλικό που προσφέρει τις εξαιρετικές ηλεκτρικές και μηχανικές ιδιότητες για το υψηλής συχνότητας σχέδιο PCB. Η χαμηλή διηλεκτρική σταθερά, η χαμηλή εφαπτομένη απώλειας, και η υψηλή θερμική αγωγιμότητά της το καθιστούν ιδανικό για ένα ευρύ φάσμα των εφαρμογών, από το RF και το μικρόκυμα σε 5G και πέρα. Με την κατανόηση των ιδιοτήτων και των πλεονεκτημάτων RO3003, οι σχεδιαστές και οι μηχανικοί μπορούν να εξαπολύσουν τη δύναμη αυτού του υλικού και να δημιουργήσουν υψηλής απόδοσης PCBs που ανταποκρίνονται στα αυστηρότερα πρότυπα της ποιότητας και της αξιοπιστίας.
