Υβριδικό PCB RO4350B 10mil που εξαπολύει την απόδοση υψηλής συχνότητας

Υβριδικό PCB RO4350B 10mil που εξαπολύει την απόδοση υψηλής συχνότητας

Λεπτομέρειες
Επισημαίνω:

10mil υβριδικό PCB

,

RO4350B υβριδικό PCB

,

6 πίνακας PCB στρώματος RF

Περιγραφή προϊόντος

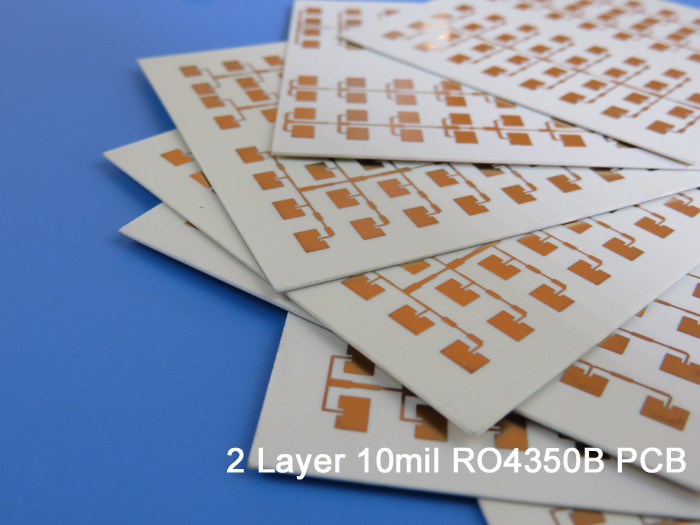

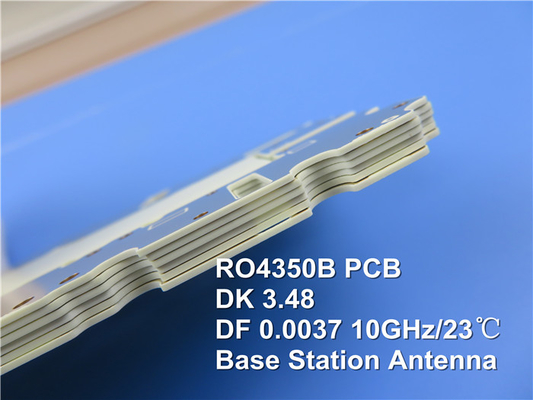

Εισαγωγή RO4350B + υψηλό Tg170℃ υβριδικό PCB FR-4 6-στρωμάτων, που κατασκευάζεται από Bicheng Limited. Κατασκευασμένη η χρησιμοποίηση του υψηλής ποιότητας υλικού Rogers RO4350B και επεξεργασμένη χρησιμοποιώντας τις αμόλυβδες μεθόδους, την εξαιρετικές διάρκεια και την απόδοση επιτυγχάνεται. Με μια σειρά θερμοκρασίας -40℃ σε +85℃, είναι ιδανικό για τη χρήση σε ένα ευρύ φάσμα των εφαρμογών.



Υβριδικό stackup 6 στρώματος αποτελείται από ένα στρώμα χαλκού βάσεων, RO4350B διηλεκτρικά, prepreg, FR-4 διηλεκτρικά, και τα στρώματα χαλκού, που εξασφαλίζουν τη βέλτιστες ακεραιότητα σημάτων και την αξιοπιστία. Οι διαστάσεις πινάκων μετριούνται σε 56 X 49 χιλ. με ένα τελειωμένο πάχος 1,13 χιλ. Ένα ελάχιστο ίχνος/ένα διάστημα 6/6 mils και ένα ελάχιστο μέγεθος τρυπών 10 mils χαρακτηρίζονται.



Το PCB χαρακτηρίζει 0.25mm ρητίνη-που γεμίζουν και που καλύπτονται μέσω. Το βάρος χαλκού 1 oz (1,4 mils) στα εξωτερικά στρώματα και 0,5 oz στα εσωτερικά στρώματα επιτυγχάνεται. Η επιφάνεια τελειώνει περιλαμβάνει το νικέλιο βύθισης και το χρυσό βύθισης (ENIG). Η κορυφή είναι άσπρη, και το κατώτατο σημείο είναι απόν.



Ο έλεγχος σύνθετης αντίστασης είναι top-notch, με μια 50 διαδρομή ωμ +/-10% 18.5mil στο τοπ στρώμα. Το PCB έχει 53 συστατικά, 67 συνολικά μαξιλάρια, 33 μαξιλάρια μέσω-τρυπών, 22 τοπ μαξιλάρια SMT, 12 κατώτατα SMT μαξιλάρια, 49 vias, και 15 δίχτυα.



Σε Bicheng που περιορίζεται, η ποιότητα δίνεται προτεραιότητα. Όλο το PCBs υποβάλλεται στην ηλεκτρική δοκιμή 100%, εξασφαλίζοντας τη μέγιστες απόδοση και την αξιοπιστία. Για οποιεσδήποτε τεχνικές ερωτήσεις, κισσός επαφών στο sales10@bichengpcb.com.



Υβριδικό PCB RO4350B 10mil που εξαπολύει την απόδοση υψηλής συχνότητας 0



Διηλεκτρική σταθερά, εProcess 3.48±0.05 Ζ   10 GHz/23℃ ΕΠΙ-TM-650 στερεωμένο το 2.5.5.5 Stripline
Διηλεκτρική σταθερά, εDesign 3.66 Ζ   8 έως 40 Ghz Διαφορική μέθοδος μήκους φάσης
Διασκεδασμός Factortan, δ 0,0037
0,0031
Ζ   10 GHz/23℃
2.5 GHz/23℃
ΕΠΙ-TM-650 2.5.5.5
Θερμικός συντελεστής ε +50 Ζ ppm/℃ -50℃to 150℃ ΕΠΙ-TM-650 2.5.5.5
Ειδική αντίσταση όγκου 1.2 X 1010   MΩ.cm COND Α ΕΠΙ-TM-650 2.5.17.1
Ειδική αντίσταση επιφάνειας 5.7 x109   COND Α ΕΠΙ-TM-650 2.5.17.1
Ηλεκτρική δύναμη 31.2(780) Ζ Kv/mm (v/mil) 0.51mm (0,020») ΕΠΙ-TM-650 2.5.6.2
Εκτατός συντελεστής 16,767 (2.432)
14,153 (2.053)
Χ
Υ
MPA (ksi) RT ASTM Δ 638
Εκτατή δύναμη 203 (29,5)
130 (18,9)
Χ
Υ
MPA (ksi) RT ASTM Δ 638
Κάμψης δύναμη 255
(37)
  MPA
(kpsi)
  ΕΠΙ-TM-650 2.4.4
Διαστατική σταθερότητα <0>Χ, Υ mm/m
(mil/ίντσα)
μετά από etch+E2/150℃ ΕΠΙ-TM-650 2.4.39A
Συντελεστής της θερμικής επέκτασης 10
12
32
Χ
Υ
Ζ
ppm/℃ -55℃to288℃ ΕΠΙ-TM-650 2.4.41
Tg >280   ℃ TMA Α ΕΠΙ-TM-650 2.4.24.3
TD 390   ℃ TGA   ASTM Δ 3850
Θερμική αγωγιμότητα 0,69   W/M/oK 80℃ ASTM C518
Απορρόφηση υγρασίας 0,06   % 48hours βύθιση 0,060»
θερμοκρασία 50℃ δειγμάτων
ASTM Δ 570
Πυκνότητα 1.86   gm/cm3 23℃ ASTM Δ 792
Φλούδα Stength χαλκού 0,88
(5,0)
  N/mm
(pli)
μετά από το επιπλέον σώμα ύλης συγκολλήσεως 1 oz.
Φύλλο αλουμινίου EDC
ΕΠΙ-TM-650 2.4.8
Εύφλεκτο (3) β-0       UL 94
Αμόλυβδο συμβατό σύστημα διαδικασίας Ναι



Ο τελευταίος οδηγός για RO4350B 10mil PCBs



Όταν τα υψηλής συχνότητας στοιχεία κυκλώματος, η επιλογή του τέλειου PCB είναι ζωτικής σημασίας. RO4350B 10mil PCBs έχει ως σκοπό να παρέχει την εξαιρετικές απόδοση, την αξιοπιστία, και την ακεραιότητα σημάτων, ακόμη και στις πιό απαιτητικές εφαρμογές.



Τι είναι RO4350B 10mil PCBs;

RO4350B είναι ένα καινοτόμο φυλλόμορφο υλικό που είναι κατάλληλο για τις υψηλής συχνότητας εφαρμογές. Όταν συνδυάζεται με ένα πάχος 10mil, παραδίδει ένα PCB που μπορεί να παρέχει την αξιόπιστους ακεραιότητα σημάτων και τον έλεγχο σύνθετης αντίστασης στις υψηλές συχνότητες.



RO4350B 10mil PCBs: Πλεονεκτήματα

RO4350B 10mil PCBs προσφέρει διάφορα βασικά πλεονεκτήματα πέρα από άλλους τύπους PCBs. Αυτοί περιλαμβάνουν την άριστη θερμική διαχείριση, τη βέλτιστη ευελιξία σχεδίου, και τη χωρίς ταίρι ακεραιότητα σημάτων. Επιπλέον, αυτοί οι πίνακες κατασκευάζονται χρησιμοποιώντας τις αμόλυβδες μεθόδους, που κάνουν τις μια φιλική προς το περιβάλλον επιλογή.



Σχεδιασμός με RO4350B 10mil PCBs

Κατά σχεδιασμό με RO4350B 10mil PCBs, την είναι ουσιαστικό να εξεταστούν οι μοναδικές ιδιότητες και οι τεχνικές προδιαγραφές τους. Οι παράγοντες όπως ο παράγοντας διασκεδασμού, ο θερμικός συντελεστής ε, και ο συντελεστής της θερμικής επέκτασης έχουν έναν σημαντικό αντίκτυπο στην απόδοση.



Έλεγχος σύνθετης αντίστασης σε RO4350B 10mil PCBs

Ο έλεγχος σύνθετης αντίστασης είναι κρίσιμος για την αξιόπιστη απόδοση στα υψηλής συχνότητας κυκλώματα. RO4350B 10mil PCBs καθιστά έλεγχο σύνθετης αντίστασης επίτευξης τον ακριβή ευκολότερο από πάντα, χάρι στις το συνεπές πάχος του υλικού άριστες διηλεκτρικές ιδιότητες και.



Πραγματικές εφαρμογές για RO4350B 10mil PCBs

RO4350B 10mil PCBs χρησιμοποιείται σε μια ευρεία ποικιλία των εφαρμογών, από τις τηλεπικοινωνίες στο αεροδιάστημα και την υπεράσπιση. Η ικανότητά τους να παρέχουν την εξαιρετική ακεραιότητα απόδοσης και σημάτων τους κάνει μια ιδανική επιλογή για οποιαδήποτε υψηλής συχνότητας στοιχεία κυκλώματος.



Μέτρα δοκιμής και ποιοτικού ελέγχου για RO4350B 10mil PCBs

Σε Bicheng που περιορίζεται, είμαστε δεσμευμένοι στην ποιότητα. Γίαυτό υποβάλλουμε όλο RO4350B μας 10mil PCBs στα μέτρα αυστηρής δοκιμής και ποιοτικού ελέγχου για να εξασφαλίσει ότι κάθε πίνακας συναντά τα υψηλά πρότυπα μας για την απόδοση και την αξιοπιστία.



Κοινά ζητήματα ανίχνευσης μηχανικών βλαβών με RO4350B 10mil PCBs

Παρά τα πολλά πλεονεκτήματά τους, RO4350B 10mil PCBs μπορεί να δοκιμάσει τα προβλήματα όπως οποιοδήποτε άλλοδήποτε PCB. Τα κοινά ζητήματα περιλαμβάνουν την απελασματοποίηση, ανεπαρκή μέσω της επένδυσης, και του ανακριβούς ταιριάσματος σύνθετης αντίστασης. Με την κατανόηση αυτών των ζητημάτων και τη λήψη μέτρων για να τα εξετάσει, είναι δυνατό να επιτευχθεί η βέλτιστη απόδοση από αυτούς τους πίνακες.



Μελλοντικές εξελίξεις στην τεχνολογία PCB RO4350B 10mil

Όπως με όλη την τεχνολογία, ο κόσμος PCBs εξελίσσεται συνεχώς. Στο μέλλον, μπορούμε να αναμείνουμε να δούμε πιό προηγμένο RO4350B 10mil PCBs, με τη βελτιωμένη θερμική διαχείριση, τις υψηλότερες ταχύτητες, και ακόμα την καλύτερη ακεραιότητα σημάτων. Δεδομένου ότι αυτές οι πρόοδοι συνεχίζονται, οι δυνατότητες για τα υψηλής συχνότητας στοιχεία κυκλώματος θα συνεχίσουν μόνο να αυξάνονται.



Συμπερασματικά, RO4350B 10mil PCBs είναι μια άριστη επιλογή για οποιαδήποτε υψηλής συχνότητας εφαρμογή στοιχείων κυκλώματος. Με την εξαιρετικές απόδοση, την αξιοπιστία, και την ακεραιότητα σημάτων τους, αυτοί οι πίνακες προσφέρουν τη χωρίς ταίρι αξία και την αξιοπιστία. Με την κατανόηση των μοναδικών ιδιοτήτων και των εκτιμήσεων σχεδίου τους, είναι δυνατό να επιτευχθεί η βέλτιστη απόδοση από αυτούς τους πίνακες και να ληφθούν τα υψηλής συχνότητας στοιχεία κυκλώματός σας στο επόμενο επίπεδο.
