RO3010 τα υλικά PCB RF επιβιβάζονται σε φιλικό προς το περιβάλλον

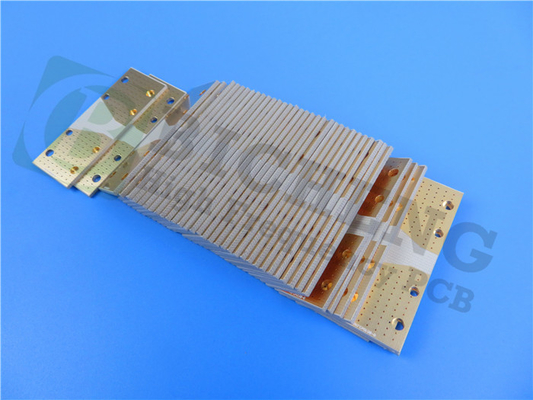

Γεια, σήμερα είμαστε ευτυχείς να εισαγάγουμε το πιό πρόσφατο PCB από Bicheng που περιορίζεται, ο βιομηχανικός ηγέτης τυπωμένους στους υψηλή ποιότητα πίνακες κυκλωμάτων. Αυτό το double-sided PCB κατασκευάζεται με το υλικό Rogers RO3010 και μια αμόλυβδη διαδικασία, που εξασφαλίζει ένα αξιόπιστο και φιλικό προς το περιβάλλον προϊόν.

Με μια λειτουργώντας σειρά θερμοκρασίας -40℃ σε +85℃, αυτό το PCB σχεδιάζεται για να αντισταθεί τις ακραίες συνθήκες. Οι διαστάσεις πινάκων είναι 8,00 X 8,00 χιλ., με ένα ελάχιστο ίχνος/ένα διάστημα 5/5 mils και ένα ελάχιστο μέγεθος τρυπών 10 mils. Το τελειωμένο πάχος πινάκων είναι 0,8 χιλ., με ένα τελειωμένο βάρος χαλκού 1 oz (1,4 mils) και μέσω του πάχους επένδυσης 1 mil.

Αυτό το PCB είναι τέλειο για τα μικρής κλίμακας προγράμματα, με μόνο ένα συστατικό και τρία συνολικά μαξιλάρια, συμπεριλαμβανομένου ενός μαξιλαριού μέσω-τρυπών, ένα τοπ μαξιλάρι SMT, και ένα κατώτατο SMT μαξιλάρι. Υπάρχουν επίσης δύο vias και ένα δίχτυ.

Η έλλειψη επιφάνειας τελειώνει σε αυτό το PCB σημαίνει ότι ο χαλκός εκτίθεται, καθιστώντας το ιδανικό για τις εφαρμογές συνήθειας όπου τα συγκεκριμένα τέρματα απαιτούνται. Υπάρχει κανένας στα μαξιλάρια ύλης συγκολλήσεως, αλλά ο πίνακας είναι 100% που εξετάζεται ηλεκτρικά για να εξασφαλίσει αξιοπιστία.

Για οποιεσδήποτε τεχνικές ερωτήσεις, παρακαλώ ελάτε σε επαφή με τον κισσό στο sales10@bichengpcb.com. Trust Bicheng Limited για τις όλες τυπωμένες ανάγκες πινάκων κυκλωμάτων σας. Copyright Bicheng Limited., 2023. Διατηρούνται όλα τα πνευματικά δικαιώματα.

Ανακαλύψτε τα οφέλη του υλικού PCB RO3010

-RO3010: Η τελευταία επιλογή για υψηλής απόδοσης PCBs

Όταν τη δημιουργία των υψηλής απόδοσης τυπωμένων πινάκων κυκλωμάτων, η επιλογή των σωστών υλικών είναι κρίσιμη. Εισάγετε RO3010, ένα κύριο υλικό PCB που είναι γνωστό για τη μεταβλητότητά του και υψηλό - ποιότητα. Σε αυτό το άρθρο, θα ρίξουμε μια περιεκτική ματιά σε RO3010, που ερευνά τις ιδιότητες, τα χαρακτηριστικά, και τις αιτήσεις της.

Εισαγωγή του υλικού PCB RO3010

RO3010 είναι ένα υψηλής συχνότητας φυλλόμορφο υλικό που κατασκευάζεται από τον υφαμένο ενισχυμένο γυαλί υδρογονάνθρακα/το κεραμικό υλικό. Με μια χαμηλή διηλεκτρική σταθερά 10.2±0.5, RO3010 είναι ιδανικό για τις υψηλής συχνότητας εφαρμογές, ενώ ο χαμηλός παράγοντας διασκεδασμού του 0,0027 είναι ουσιαστικός για την ελαχιστοποίηση της απώλειας σημάτων.

Κατανόηση των ιδιοτήτων και των χαρακτηριστικών RO3010

RO3010 έχει τις πολυάριθμες ιδιότητες που το κάνουν μια ελκυστική επιλογή για τους σχεδιαστές PCB. Η θερμική αγωγιμότητα 0,81 W/M/K της είναι κρίσιμη για τη διάλυση της θερμότητας από τα υψηλής ισχύος συστατικά. RO3010 επίσης έχει έναν χαμηλό συντελεστή της θερμικής επέκτασης 13 ppm/℃ στις κατευθύνσεις Χ και Υ και 34 ppm/℃ στην κατεύθυνση Ζ, που καθιστά την σταθερή πέρα από μια ευρεία σειρά θερμοκρασίας.

Εφαρμογές του υλικού PCB RO3010

RO3010 συνήθως χρησιμοποιώ στη μεγάλη ταχύτητα ψηφιακή και τις εφαρμογές ραδιοσυχνότητας (RF). Λόγω της χαμηλής απώλειας και της υψηλής θερμικής αγωγιμότητάς του, αυτό το υλικό είναι ιδανικό για τις εφαρμογές μικροκυμάτων και millimeter-wave. Επιπλέον, RO3010 είναι φιλικό προς το περιβάλλον δεδομένου ότι είναι συμβατό με τις αμόλυβδες διαδικασίες.

Πλεονεκτήματα RO3010 πέρα από άλλα υλικά PCB

Έναντι άλλων υλικών PCB, RO3010 προσφέρει διάφορα πλεονεκτήματα. RO3010 έχει έναν υψηλό θερμικό συντελεστή ε, έτσι σημαίνει ότι η διηλεκτρική σταθερά της είναι σταθερή πέρα από μια ευρεία σειρά θερμοκρασίας. Επιπλέον, το υλικό έχει την άριστη διαστατική σταθερότητα, που καθιστά την ιδανική για τις εφαρμογές όπου η ακρίβεια είναι κρίσιμη.

Εκτιμήσεις σχεδίου για RO3010 PCBs

Κατά σχεδιασμό με RO3010, την είναι σημαντικό να ληφθούν οι υλικές ιδιότητες και τα χαρακτηριστικά υπόψη. RO3010 έχει μια υψηλή θερμοκρασία μετάβασης γυαλιού 200℃, έτσι σημαίνει ότι μπορεί να αντισταθεί τις υψηλές θερμοκρασίες χωρίς απώλεια της δομικής ακεραιότητάς του. Επιπλέον, η δύναμη φλούδας χαλκού του υλικού είναι κρίσιμη, μετρώντας το pli 11 για 1oz EDC μετά από το επιπλέον σώμα ύλης συγκολλήσεως.

Διαδικασία παραγωγής για RO3010 PCBs

Η διαδικασία παραγωγής για RO3010 PCBs είναι συγκρίσιμη με άλλα φυλλόμορφα υλικά. Εντούτοις, λόγω της υψηλής θερμικής αγωγιμότητας του υλικού, είναι κρίσιμο για να βελτιστοποιήσει τη συνδέοντας διαδικασία για να μειώσει τη θερμική πίεση. Είναι επίσης ουσιαστικό να χρησιμοποιηθούν τα υψηλής ποιότητας φύλλα αλουμινίου χαλκού για να εξασφαλίσει καλή προσκόλληση και να ελαχιστοποιήσει τον κίνδυνο απελασματοποίησης.

Δοκιμή και ποιοτικός έλεγχος για RO3010 PCBs

RO3010 PCBs υποβάλλεται στην αυστηρή δοκιμή και τον ποιοτικό έλεγχο για να εξασφαλίσει ότι συναντούν τους βιομηχανικά τυποποιημένους. Ο παράγοντας διηλεκτρικής σταθεράς και διασκεδασμού του υλικού εξετάζεται χρησιμοποιώντας ΕΠΙ-TM-650 2.5.5.5, ενώ ASTM D257 εξετάζει τη διαστατική σταθερότητα του υλικού. Η ΕΠΙ το 2.5.17.1 εξετάζει τον όγκο του υλικού και την ειδική αντίσταση επιφάνειας, και το ΕΠΙ-TM 2.4.8 εξετάζει τη δύναμη φλούδας χαλκού του υλικού.

Κόστος και διαθεσιμότητα του υλικού PCB RO3010

RO3010 το υλικό PCB είναι ευρέως - διαθέσιμος και μπορεί να αγοραστεί από ποικίλους προμηθευτές. Το κόστος του υλικού PCB RO3010 είναι γενικά υψηλότερο από άλλα υλικά PCB λόγω των μοναδικών ιδιοτήτων και των χαρακτηριστικών του.

Μελλοντικές εξελίξεις στην τεχνολογία RO3010

Δεδομένου ότι η τεχνολογία συνεχίζει να προωθεί, μπορούμε να αναμείνουμε να δούμε τις περαιτέρω εξελίξεις στην τεχνολογία RO3010. Ένας τομέας της εστίασης μειώνει το θερμικό συντελεστή του υλικού ε για να βελτιώσει τη σταθερότητά του πέρα από μια ευρεία σειρά θερμοκρασίας. Ένας άλλος τομέας της έρευνας αναπτύσσει τις νέες συνδέοντας διαδικασίες που μπορούν να αντισταθούν ακόμα τις υψηλότερες θερμοκρασίες.

Συμπέρασμα: Είναι RO3010 η σωστή επιλογή για το πρόγραμμα PCB σας;

RO3010 είναι ένα ευπροσάρμοστο, υψηλής ποιότητας υλικό PCB που προσφέρει διάφορα πλεονεκτήματα πέρα από άλλα υλικά. Η χαμηλή διηλεκτρική σταθερά, ο χαμηλός παράγοντας διασκεδασμού, και η υψηλή θερμική αγωγιμότητά της το κάνουν μια ιδανική επιλογή για τις υψηλής συχνότητας εφαρμογές. Εντούτοις, είναι ουσιαστικό να εξεταστούν οι υλικές ιδιότητες και τα χαρακτηριστικά κατά τη σχεδιασμό με RO3010. Συμπερασματικά, εάν ψάχνετε ένα αξιόπιστο, υψηλής απόδοσης υλικό PCB, RO3010 είναι μια άριστη επιλογή.
