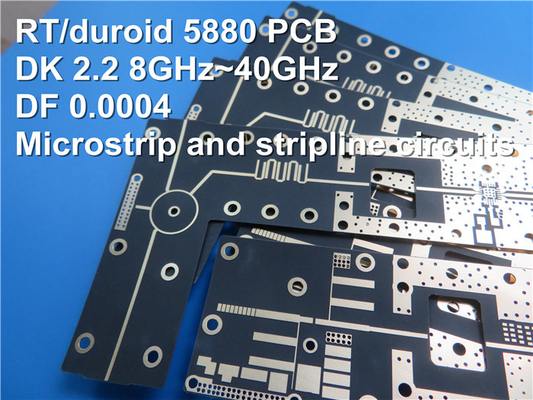

RT/Duroid 5880 πίνακας PCB RF για τις εφαρμογές υψηλής συχνότητας

Γεια, το σημερινό θέμα εισάγει το πρόσφατα σταλμένο προϊόν PCB μας. Αυτό το πλαισιωμένο διπλάσιο PCB κατασκευάζεται από το υψηλής ποιότητας υλικό Rogers RT/duroid 5880, καθιστώντας το ιδανικό για τις υψηλής συχνότητας εφαρμογές. Χαρακτηρίζει μια αμόλυβδη διαδικασία, που εξασφαλίζει τη συμβατότητά του με τα σύγχρονα πρότυπα κατασκευής.

Stack-up PCB αποτελείται από δύο στρώματα του χαλκού βάσεων με ένα πάχος 17um, που χωρίζεται από ένα 5mil RT/duroid 5880 το διηλεκτρικό στρώμα. Οι διαστάσεις πινάκων μετρούν 7mm X 7mm με μια ανοχή +/- 0.15mm. Με ένα ελάχιστο ίχνος/ένα διάστημα 4/4 mils και ένα ελάχιστο μέγεθος τρυπών 10 mils, αυτό το PCB είναι κατάλληλο για ποικίλες εφαρμογές.

Αυτό το προϊόν δεν περιλαμβάνει ή συγκολλά η μάσκα, και έχει τελειώσει με ένα πάχος 0.197mm και το βάρος χαλκού Α1 oz (1,4 mils) σε όλα τα στρώματα. Έχει εξεταστεί πλήρως για την εξασφάλιση ποιότητας, συμπεριλαμβανομένης μιας ηλεκτρικής δοκιμής 100%.

Αυτό το PCB υποστηρίζει ένα συστατικό και έχει συνολικά δύο μαξιλάρια, ενός μέσω, και ένα δίχτυ. Είναι κατάλληλο για την μέσω-τρύπα και η τοπ επιφάνεια τοποθετεί τη συστατική τοποθέτηση.

Για οποιεσδήποτε τεχνικές ερωτήσεις για αυτό το προϊόν, παρακαλώ μην διστάστε να έρθετε σε επαφή με την ομάδα πωλήσεών μας στο sales10@bichengpcb.com. Bicheng που περιορίζεται. διατηρεί όλα τα δικαιώματα σε αυτό το προϊόν, πνευματικά δικαιώματα το 2023

RT/Duroid 5880: Η τελευταία λύση για το υψηλής συχνότητας σχέδιο PCB

--RT/Duroid 5880 για τη μετάδοση μεγάλων στοιχείων

Η αναζήτηση των υψηλής απόδοσης υλικών που μπορούν να ικανοποιήσουν τις απαιτήσεις του υψηλής συχνότητας σχεδίου PCB έχει οδηγήσει στην ανακάλυψη RT/Duroid 5880. Αυτό το αξιοπρόσεκτο double-sided υλικό PCB, που κατασκευάζεται από Rogers Corporation, γίνεται από ένα μίγμα PTFE και των κεραμικών υλικών, το οποίο της δίνει τις ανώτερες ηλεκτρικές και μηχανικές ιδιότητες. Εδώ είναι μια επισκόπηση των ιδιοτήτων και των αιτήσεών της.

Επισκόπηση RT/Duroid 5880:

Το RT/Duroid 5880 είναι ένα υλικό εξεχουσών θέσεων που έχει σχεδιαστεί για να ικανοποιήσει τις απαιτήσεις των υψηλής συχνότητας εφαρμογών. Η χαμηλή διηλεκτρική σταθερά και ο χαμηλός παράγοντας διασκεδασμού της το κάνουν την ιδανική επιλογή για τις υψηλής συχνότητας εφαρμογές, όπου η απώλεια και η διαστρέβλωση σημάτων μπορούν να είναι σημαντικά ζητήματα. Το υλικό είναι επίσης συμβατό με τις αμόλυβδες διαδικασίες, το οποίο το κάνει μια φιλική προς το περιβάλλον επιλογή για την κατασκευή PCB.

Διηλεκτρικές ιδιότητες RT/Duroid 5880:

Η χαμηλή διηλεκτρική σταθερά RT/Duroid 5880, που κυμαίνεται από 2,20 έως 2,22 ανάλογα με τη συχνότητα, είναι ένα από τα σημαντικότερα πλεονεκτήματά της. Αυτό το κάνει ένα ιδανικό υλικό για τις υψηλής συχνότητας εφαρμογές, όπου η απώλεια και η διαστρέβλωση σημάτων μπορούν να είναι σημαντικά θέματα. Το υλικό έχει επίσης έναν χαμηλό παράγοντα διασκεδασμού, ο οποίος εξασφαλίζει ότι τα σήματα παραμένουν σαφή και ακριβή.

Σύγκριση RT/Duroid 5880 με άλλα υλικά PCB:

Όταν συγκρίνεται με άλλα υλικά PCB όπως FR-4 και το polyimide, RT/Duroid 5880 αντιπροσωπεύει έξω τις ανώτερες ηλεκτρικές ιδιότητές του. Ο χαμηλός παράγοντάς του διηλεκτρικής σταθεράς και διασκεδασμού το κάνει την καλύτερη επιλογή για τις υψηλής συχνότητας εφαρμογές. Έχει επίσης τις άριστες μηχανικές ιδιότητες, με την υψηλή εκτατή και συμπιεστική δύναμη, που κάνει την μια ανθεκτική επιλογή για PCBs.

Θερμικές και μηχανικές ιδιότητες RT/Duroid 5880:

Το RT/Duroid 5880 έχει έναν χαμηλό θερμικό συντελεστή ε, έτσι σημαίνει ότι δοκιμάζει τις ελάχιστες αλλαγές στη διηλεκτρική σταθερά με τη θερμοκρασία. Έχει επίσης μια υψηλή θερμοκρασία μετάβασης γυαλιού (TD) 500℃, έτσι σημαίνει ότι μπορεί να αντισταθεί τις υψηλές θερμοκρασίες χωρίς απώλεια των μηχανικών ιδιοτήτων του.

Εφαρμογές RT/Duroid 5880:

Το RT/Duroid 5880 είναι ένα ευπροσάρμοστο υλικό που μπορεί να χρησιμοποιηθεί σε ένα ευρύ φάσμα των εφαρμογών, συμπεριλαμβανομένου του αεροδιαστήματος, της υπεράσπισης, των τηλεπικοινωνιών, και των αυτοκινητοβιομηχανιών. Ο χαμηλός παράγοντάς του διηλεκτρικής σταθεράς και διασκεδασμού το κάνει ιδανικό για τις υψηλής συχνότητας εφαρμογές, όπως τα κυκλώματα μικροκυμάτων και millimeter-wave, τις κεραίες, και τα φίλτρα. Οι μηχανικές ιδιότητές της το κάνουν επίσης ένα κατάλληλο υλικό για τη χρήση στα περιβάλλοντα υψηλός-πίεσης.

Σχεδιασμός PCBs με RT/Duroid 5880:

Ο σχεδιασμός PCBs με RT/Duroid 5880 απαιτεί την ιδιαίτερη προσοχή, όπως η ανάγκη για τα μικρότερα πλάτη και το διάστημα ιχνών για να αποτελέσει τη χαμηλή διηλεκτρική σταθερά του υλικού. Εντούτοις, τα οφέλη RT/Duroid 5880, όπως η μειωμένες απώλεια σημάτων και η διαστρέβλωση, το κάνουν μια σημαντική επένδυση για τις υψηλής συχνότητας εφαρμογές.

RT/Duroid 5880 για τη μετάδοση μεγάλων στοιχείων:

Το RT/Duroid 5880 είναι το υλικό της επιλογής για την επίτευξη των μέγιστων ποσοστών στοιχείων. Η χαμηλή εφαπτομένη της διηλεκτρικής σταθεράς και απώλειας το καθιστά κατάλληλο για τη χρήση στα μεγάλα ψηφιακά κυκλώματα, όπως εκείνοι που χρησιμοποιούνται στα δίκτυα 5G και Διαδίκτυο των συσκευών πραγμάτων (IoT).

Αμόλυβδη συμβατότητα διαδικασίας RT/Duroid 5880:

Το RT/Duroid 5880 είναι συμβατό με τις αμόλυβδες διαδικασίες, έτσι σημαίνει ότι ανταποκρίνεται στα σύγχρονα πρότυπα κατασκευής και είναι μια φιλική προς το περιβάλλον επιλογή για την κατασκευή PCB. Αυτό το κάνει μια δημοφιλή επιλογή για τις επιχειρήσεις που κοιτάζουν για να μειώσει το ίχνος άνθρακά τους και να συμμορφωθεί με τους περιβαλλοντικούς κανονισμούς.

Δοκιμή και ποιοτικός έλεγχος RT/Duroid 5880 PCBs:

Τα RT/Duroid 5880 PCBs υποβάλλονται στην αυστηρή δοκιμή και τον ποιοτικό έλεγχο για να εξασφαλίσουν ότι ανταποκρίνονται στα υψηλότερα πρότυπα της απόδοσης και της αξιοπιστίας. Αυτό περιλαμβάνει μια ηλεκτρική δοκιμή 100% για να ελέγξει την ακεραιότητα των κυκλωμάτων και να εξασφαλίσει ότι είναι απαλλαγμένα από τις ατέλειες.

Συμπέρασμα:

Εν περιλήψει, RT/Duroid 5880 είναι ένα υλικό εξεχουσών θέσεων που προσφέρει τις ανώτερες ηλεκτρικές και μηχανικές ιδιότητες. Ο χαμηλός παράγοντάς του διηλεκτρικής σταθεράς και διασκεδασμού το κάνει την ιδανική επιλογή για τις υψηλής συχνότητας εφαρμογές, και η συμβατότητά της με τις αμόλυβδες διαδικασίες το κάνει μια φιλική προς το περιβάλλον επιλογή για την κατασκευή PCB. Με υψηλής ποιότητας τις διαδικασίες του δοκιμής και ποιοτικού ελέγχου, RT/Duroid 5880 είναι η τελευταία λύση για τις επιχειρήσεις που κοιτάζουν για να σχεδιάσει υψηλής απόδοσης και αξιόπιστο PCBs.
