Πλακέτα PCB ραδιοσυχνοτήτων ηλεκτρονικών υψηλών συχνοτήτων με RO4003C

Λεπτομερής Περιγραφή Προϊόντος
Υψηλό φως:

Πλακέτα RF χωρίς μόλυβδο

,

Ηλεκτρονικά υλικά RF PCB

,

πλακέτα PCB RF RO4003C

Το προσφάτως αποσταλεί PCB διπλής όψης μας έχει κατασκευαστεί χρησιμοποιώντας υψηλής ποιότητας υλικό Rogers RO4003C και μια διαδικασία χωρίς μόλυβδο για την προώθηση της περιβαλλοντικής βιωσιμότητας.Έχει σχεδιαστεί για να λειτουργεί σε ένα ευρύ φάσμα θερμοκρασιών από -40℃ έως +85℃, καθιστώντας το κατάλληλο για μια ποικιλία εφαρμογών.



Η στοίβα PCB περιλαμβάνει ένα βασικό στρώμα χαλκού 17um, ένα διηλεκτρικό στρώμα 60mil RO4003C και ένα άλλο στρώμα χαλκού βάσης 17um.Το πάχος της τελικής σανίδας είναι 1,6 mm και το τελικό βάρος χαλκού είναι 1 oz (1,4 mils) για όλα τα στρώματα.Το ελάχιστο ίχνος και χώρος είναι 14/14 mils και το ελάχιστο μέγεθος οπής είναι 20 mils.Δεν υπάρχουν τυφλά ή θαμμένα στόμια, και το πάχος της επιμετάλλωσης είναι 1 χιλιοστό.



Με διαστάσεις 510 mm x 150 mm και ανοχή +/-0,15 mm, αυτό το PCB έχει σχεδιαστεί για να ταιριάζει σε ένα ευρύ φάσμα εφαρμογών.Διαθέτει 23 εξαρτήματα, 191 συνολικά μαξιλαράκια, 152 μαξιλαράκια με τρύπες, 39 επάνω επιθέματα SMT, 0 κάτω μαξιλαράκια SMT, 161 vias και 9 δίχτυα.Το PCB έχει υποβληθεί σε 100% ηλεκτρικό έλεγχο για να διασφαλιστεί η ποιότητα και η αξιοπιστία του.



Το φινίρισμα της επιφάνειας αυτού του PCB είναι χωρίς μόλυβδο HASL και δεν έχει επάνω μεταξοτυπία, κάτω μεταξοτυπία ή επάνω/κάτω μάσκα συγκόλλησης.Για οποιαδήποτε τεχνική απορία, επικοινωνήστε με την Ivy στο sales10@bichengpcb.com.



Συνολικά, μια ανθεκτική και αξιόπιστη επιλογή για τα ηλεκτρονικά σας έργα, αυτό το πρόσφατα αποσταλεί PCB έχει κατασκευαστεί με υλικά υψηλής ποιότητας και έχει υποβληθεί σε αυστηρές δοκιμές για να διασφαλιστεί η βέλτιστη απόδοση και μακροζωία.

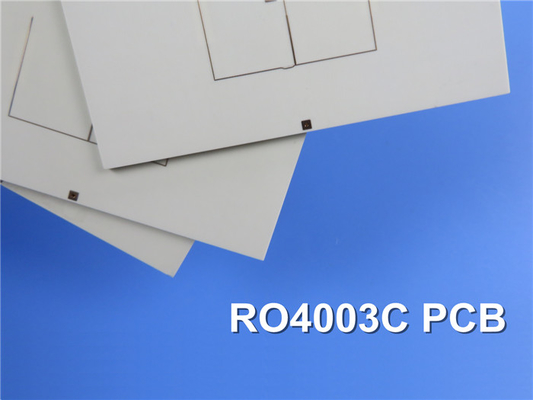

Πλακέτα PCB ραδιοσυχνοτήτων ηλεκτρονικών υψηλών συχνοτήτων με RO4003C 0



RO4003C Τυπική τιμή
Ιδιοκτησία RO4003C Κατεύθυνση Μονάδες Κατάσταση Μέθοδος ελέγχου
Διηλεκτρική σταθερά, εΔιαδικασία 3,38±0,05 Ζ   10 GHz/23℃ IPC-TM-650 2.5.5.5 Σφιγκωμένη λωρίδα
Διηλεκτρική σταθερά,εΣχεδίαση 3,55 Ζ   8 έως 40 GHz Μέθοδος διαφορικού μήκους φάσης
Dissipation Factortan,δ 0,0027
0,0021
Ζ   10 GHz/23℃
2,5 GHz/23℃
IPC-TM-650 2.5.5.5
Θερμικός συντελεστής ε +40 Ζ ppm/℃ -50℃ έως 150℃ IPC-TM-650 2.5.5.5
Αντίσταση όγκου 1,7 x 1010   MΩ.cm ΚΟΝΤ Α IPC-TM-650 2.5.17.1
Επιφανειακή αντίσταση 4,2 x 109   ΚΟΝΤ Α IPC-TM-650 2.5.17.1
Ηλεκτρική Αντοχή 31.2(780) Ζ Kv/mm(v/mil) 0,51 mm (0,020") IPC-TM-650 2.5.6.2
Μέτρο εφελκυσμού 19.650 (2.850)
19.450 (2.821)
Χ
Υ
MPa(ksi) RT ASTM D 638
Αντοχή εφελκυσμού 139(20.2)
100 (14,5)
Χ
Υ
MPa(ksi) RT ASTM D 638
Δύναμη κάμψης 276
(40)
  MPa
(kpsi)
  IPC-TM-650 2.4.4
Σταθερότητα διαστάσεων <0,3 Χ, Υ mm/m
(mil/ίντσα)
μετά το etch+E2/150℃ IPC-TM-650 2.4.39A
Συντελεστής θερμικής διαστολής 11
14
46
Χ
Υ
Ζ
ppm/℃ -55℃ έως 288℃ IPC-TM-650 2.4.41
Tg >280   ℃ TMA ΕΝΑ IPC-TM-650 2.4.24.3
Td 425   ℃ TGA   ASTM D 3850
Θερμική αγωγιμότητα 0,71   W/M/oK 80℃ ASTM C518
Απορρόφηση υγρασίας 0,06   % 48 ώρες βύθιση 0,060"
Θερμοκρασία δείγματος 50℃
ASTM D 570
Πυκνότητα 1,79   gm/cm3 23℃ ASTM D 792
Αντοχή φλοιού χαλκού 1.05
(6.0)
  N/mm
(pli)
μετά τη συγκόλληση float 1 oz.
Φύλλο EDC
IPC-TM-650 2.4.8
Ευφλεκτότητα N/A       UL 94
Συμβατή διαδικασία χωρίς μόλυβδο Ναί



Πώς το RO4003C μπορεί να σας βοηθήσει να επιτύχετε ανώτερη ακεραιότητα σήματος και απόδοση υψηλής συχνότητας

----Θερμική αγωγιμότητα του RO4003C και η σημασία του στη διαχείριση θερμότητας



Το RO4003C είναι ένα εξαιρετικό υλικό PCB που διαθέτει μοναδικές ιδιότητες που το καθιστούν ιδανική επιλογή για εφαρμογές υψηλής συχνότητας.Ως υπεύθυνος πωλήσεων υψηλού επιπέδου, θα σας μεταφέρω σε ένα σε βάθος και ενημερωτικό άρθρο σχετικά με τα πλεονεκτήματα του RO4003C και τις ιδιότητες που το καθιστούν εξαιρετική επιλογή για σχέδια PCB υψηλής ταχύτητας.



Εισαγωγή στο RO4003C και τις μοναδικές του ιδιότητες

Το RO4003C είναι ένα προηγμένο υλικό PCB διπλής όψης που έχει διηλεκτρική σταθερά 3,38±0,05 (στα 10 GHz/23℃) και διηλεκτρική σταθερά σχεδιασμού 3,55 (στα 8 έως 40 GHz).Αυτές οι ιδιότητες το καθιστούν εξαιρετική επιλογή για εφαρμογές υψηλής συχνότητας που απαιτούν ανώτερη ακεραιότητα σήματος.Οι μοναδικές ιδιότητες του RO4003C περιλαμβάνουν χαμηλό συντελεστή διάχυσης 0,0027 (στα 10 GHz/23℃) και χαμηλό θερμικό συντελεστή ε, καθιστώντας το μια εξαιρετική επιλογή για εφαρμογές που απαιτούν θερμική σταθερότητα.



Συντελεστής διάχυσης και θερμικός συντελεστής RO4003C

Ο χαμηλός συντελεστής διάχυσης 0,0027 (στα 10 GHz/23℃) και 0,0021 (στα 2,5 GHz/23℃) του RO4003C το καθιστούν ιδανική επιλογή για εφαρμογές υψηλής συχνότητας που απαιτούν ελάχιστη απώλεια σήματος.Ο θερμικός συντελεστής ε κυμαίνεται από -50℃ έως 150℃, καθιστώντας το μια εξαιρετική επιλογή για εφαρμογές που απαιτούν θερμική σταθερότητα.



Αντίσταση όγκου και επιφανειακή αντίσταση του RO4003C

Η ειδική αντίσταση όγκου του RO4003C είναι 1,7 x 1010 MΩ.cm (COND A) και η ειδική αντίσταση επιφάνειας είναι 4,2 x 109 MΩ (COND A), καθιστώντας το μια εξαιρετική επιλογή για εφαρμογές που απαιτούν υψηλή αντίσταση μόνωσης.



Ηλεκτρική Αντοχή και Μηχανικές Ιδιότητες του RO4003C

Το RO4003C έχει εξαιρετική ηλεκτρική αντοχή 31,2 (780) Kv/mm (v/mil) (στα 0,51 mm/0,020") και υψηλό συντελεστή εφελκυσμού 19.650 (2.850) MPa (ksi) (X) και 19.450 (2.821) MPa (ksi) (Y) σε θερμοκρασία δωματίου. Επιδεικνύει επίσης υψηλή αντοχή εφελκυσμού 139 (20,2) MPa (ksi) (X) και 100 (14,5) MPa (ksi) (Y) σε θερμοκρασία δωματίου, καθιστώντας το αξιόπιστο επιλογή για εφαρμογές που απαιτούν υψηλή μηχανική αντοχή.



Διαστατική Σταθερότητα και Συντελεστής Θερμικής Διαστολής του RO4003C

Το RO4003C παρουσιάζει εξαιρετική σταθερότητα διαστάσεων, με μέγιστη τιμή <0,3 mm/m (mil/inch) μετά το etch+E2/150℃.Ο συντελεστής θερμικής διαστολής του κυμαίνεται από 11 ppm/℃ έως 46 ppm/℃ (X, Y, Z) από -55℃ έως 288℃, καθιστώντας το ιδανική επιλογή για εφαρμογές που απαιτούν σταθερές μηχανικές ιδιότητες σε ένα ευρύ φάσμα θερμοκρασιών.



Tg και Td του RO4003C και ο αντίκτυπός τους στον σχεδιασμό PCB υψηλής συχνότητας

Το RO4003C έχει θερμοκρασία μετάπτωσης γυαλιού (Tg) >280℃ (TMA A) και θερμοκρασία αποσύνθεσης (Td) 425℃ (TGA), καθιστώντας το μια εξαιρετική επιλογή για εφαρμογές σε υψηλές θερμοκρασίες.Το υψηλό του Tg το καθιστά επίσης κατάλληλο για συμβατότητα διαδικασίας χωρίς μόλυβδο.



Θερμική αγωγιμότητα του RO4003C και η συνάφειά του στη διαχείριση θερμότητας

Το RO4003C έχει θερμική αγωγιμότητα 0,71 W/M/oK (στους 80℃), καθιστώντας το μια αξιόπιστη επιλογή για εφαρμογές που απαιτούν αποτελεσματική διαχείριση θερμότητας.



Απορρόφηση υγρασίας και αντοχή αποφλοίωσης χαλκού του RO4003C

Το RO4003C έχει χαμηλή απορρόφηση υγρασίας 0,06% (μετά από 48 ώρες βύθιση στους 50℃), καθιστώντας το μια εξαιρετική επιλογή για εφαρμογές που απαιτούν υψηλή σταθερότητα διαστάσεων σε υγρά περιβάλλοντα.Η αντοχή του στο ξεφλούδισμα του χαλκού είναι 1,05 N/mm (pli) (μετά από συγκόλληση float 1 oz. EDC Foil).



Συμβατότητα διαδικασίας χωρίς μόλυβδο του RO4003C

Το RO4003C είναι συμβατό με διαδικασίες χωρίς μόλυβδο, καθιστώντας το μια φιλική προς το περιβάλλον επιλογή για σχέδια PCB υψηλής συχνότητας.



Συμπερασματικά, το RO4003C είναι ένα υλικό PCB υψηλής απόδοσης που προσφέρει μοναδικές ιδιότητες ιδανικές για εφαρμογές υψηλής συχνότητας.Ο χαμηλός συντελεστής διάχυσης, η θερμική του σταθερότητα, οι εξαιρετικές μηχανικές και ηλεκτρικές του ιδιότητες και η συμβατότητα διαδικασίας χωρίς μόλυβδο το καθιστούν βέλτιστη επιλογή για σχέδια PCB υψηλής ταχύτητας.Επιλέγοντας το RO4003C, μπορείτε να ξεκλειδώσετε πλήρως τις δυνατότητες των ηλεκτρονικών σας υψηλής συχνότητας και να επιτύχετε ανώτερη ακεραιότητα και απόδοση σήματος.
