Λεπτομέρειες:
|
Υψηλό φως: | Πλακέτα PCB RF υψηλής θερμοκρασίας,Υλικό PCB RF 30 mil,Υλικό PCB RF Χωρίς μόλυβδο |
---|

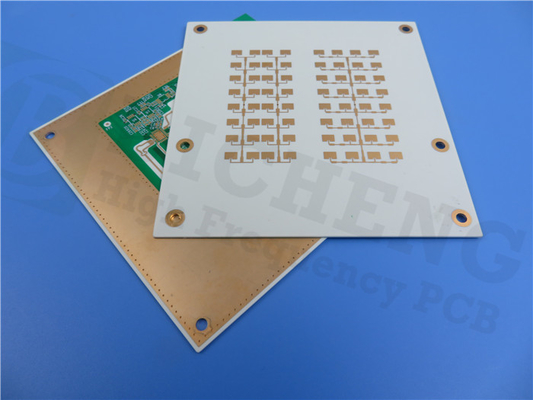

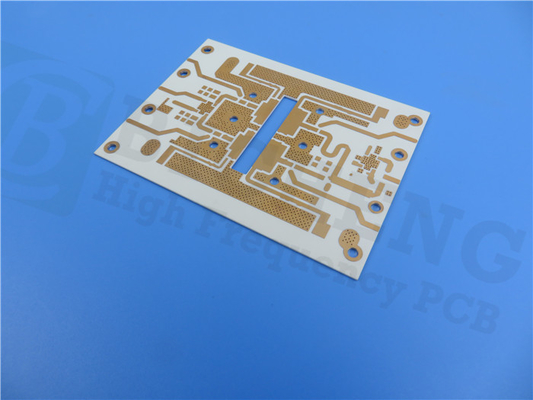

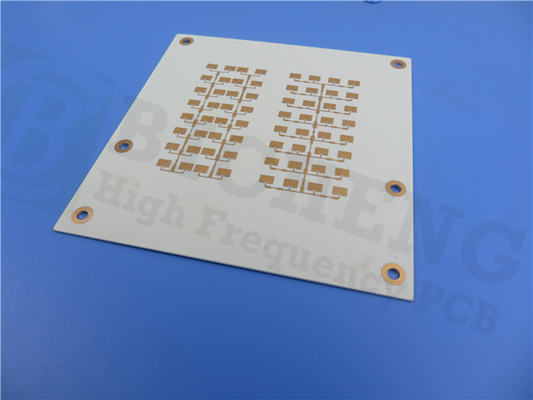

Παρουσιάζεται η τελευταία μας αποστολή PCB, κατασκευασμένη με το εξαιρετικό υλικό Rogers RO4350B που προσφέρει εξαιρετική απόδοση για διάφορες εφαρμογές.Με διαδικασία χωρίς μόλυβδο και εύρος λειτουργίας από -40℃ έως +85℃, το PCB έχει σχεδιαστεί για να καλύπτει τις ανάγκες σας για τα επόμενα χρόνια.
Κατασκευασμένο ως PCB διπλής όψης, το διηλεκτρικό στρώμα RO4350B έχει μέγεθος 30 mil (0,762 mm) με χαλκό βάσης 17um και στις δύο πλευρές.Έχει πάχος τελικής σανίδας 0,84 mm και τελικό βάρος Cu 1 oz (1,4 mils) σε όλα τα στρώματα.Το ελάχιστο ίχνος/χώρος και το ελάχιστο μέγεθος οπής είναι 10/10 mils και 15 mils, αντίστοιχα, καθιστώντας το ιδανικό για εφαρμογές υψηλής πυκνότητας με αυστηρές ανοχές.
Το PCB έχει 29 εξαρτήματα με 50 συνολικά τακάκια, συμπεριλαμβανομένων 25 μαξιλαριών διέλευσης και 25 κορυφαίων μαξιλαριών SMT.Έχει επίσης 91 vias και 11 δίχτυα.Κάθε PCB ελέγχεται διεξοδικά με 100% ηλεκτρική δοκιμή για να εγγυηθεί την ποιότητα και την αξιοπιστία του.
Το φινίρισμα επιφάνειας χωρίς μόλυβδο HASL, η επάνω μεταξοτυπία σε λευκό χρώμα και οι πράσινες επάνω και κάτω μάσκες συγκόλλησης είναι βασικά χαρακτηριστικά των PCB μας.Το υλικό RO4350B προσφέρει εξαιρετική αντοχή στην υγρασία, καθιστώντας το ιδανικό για σκληρά περιβάλλοντα.Διαθέτει επίσης πάχος επιμετάλλωσης 1 mil, εξασφαλίζοντας μακροχρόνια αντοχή.
RO4350B Τυπική τιμή | |||||
Ιδιοκτησία | RO4350B | Κατεύθυνση | Μονάδες | Κατάσταση | Μέθοδος ελέγχου |
Διηλεκτρική σταθερά, εΔιαδικασία | 3,48±0,05 | Ζ | 10 GHz/23℃ | IPC-TM-650 2.5.5.5 Σφιγκωμένη λωρίδα | |
Διηλεκτρική σταθερά,εΣχεδίαση | 3.66 | Ζ | 8 έως 40 GHz | Μέθοδος διαφορικού μήκους φάσης | |
Dissipation Factortan,δ | 0,0037 0,0031 |
Ζ | 10 GHz/23℃ 2,5 GHz/23℃ |
IPC-TM-650 2.5.5.5 | |
Θερμικός συντελεστής ε | +50 | Ζ | ppm/℃ | -50℃ έως 150℃ | IPC-TM-650 2.5.5.5 |
Αντίσταση όγκου | 1,2 x 1010 | MΩ.cm | ΚΟΝΤ Α | IPC-TM-650 2.5.17.1 | |
Επιφανειακή αντίσταση | 5,7 x 109 | MΩ | ΚΟΝΤ Α | IPC-TM-650 2.5.17.1 | |
Ηλεκτρική Αντοχή | 31.2(780) | Ζ | Kv/mm(v/mil) | 0,51 mm (0,020") | IPC-TM-650 2.5.6.2 |
Μέτρο εφελκυσμού | 16.767 (2.432) 14.153 (2.053) |
Χ Υ |
MPa(ksi) | RT | ASTM D 638 |
Αντοχή εφελκυσμού | 203(29.5) 130(18.9) |
Χ Υ |
MPa(ksi) | RT | ASTM D 638 |
Δύναμη κάμψης | 255 (37) |
MPa (kpsi) |
IPC-TM-650 2.4.4 | ||
Σταθερότητα διαστάσεων | <0,5 | Χ, Υ | mm/m (mil/ίντσα) |
μετά το etch+E2/150℃ | IPC-TM-650 2.4.39A |
Συντελεστής θερμικής διαστολής | 10 12 32 |
Χ Υ Ζ |
ppm/℃ | -55℃ έως 288℃ | IPC-TM-650 2.4.41 |
Tg | >280 | ℃ TMA | ΕΝΑ | IPC-TM-650 2.4.24.3 | |
Td | 390 | ℃ TGA | ASTM D 3850 | ||
Θερμική αγωγιμότητα | 0,69 | W/M/oK | 80℃ | ASTM C518 | |
Απορρόφηση υγρασίας | 0,06 | % | 48 ώρες βύθιση 0,060" Θερμοκρασία δείγματος 50℃ |
ASTM D 570 | |
Πυκνότητα | 1,86 | gm/cm3 | 23℃ | ASTM D 792 | |
Αντοχή φλοιού χαλκού | 0,88 (5.0) |
N/mm (pli) |
μετά τη συγκόλληση float 1 oz. Φύλλο EDC |
IPC-TM-650 2.4.8 | |
Ευφλεκτότητα | (3)V-0 | UL 94 | |||
Συμβατή διαδικασία χωρίς μόλυβδο | Ναί |
RO4350B: Το απόλυτο υλικό PCB για εφαρμογές υψηλής απόδοσης
Όσον αφορά τη σχεδίαση PCB, η επιλογή του σωστού υλικού είναι ζωτικής σημασίας για την επίτευξη βέλτιστης απόδοσης και αξιοπιστίας.Αν ψάχνετε για ένα κορυφαίο υλικό PCB που μπορεί να αντεπεξέλθει στις απαιτήσεις εφαρμογών υψηλής συχνότητας και υψηλής θερμοκρασίας, το RO4350B είναι ο καλύτερος τρόπος.
Το RO4350B είναι ένα υλικό PCB διπλής όψης που διαθέτει διηλεκτρικό στρώμα 30mil RO4350B και χαλκό βάσης 17um και στις δύο πλευρές.Με τελικό πάχος σανίδας 0,84 mm και τελικό βάρος Cu 1 oz (1,4 mils) σε όλα τα στρώματα, αυτό το υλικό έχει σχεδιαστεί για να ανταποκρίνεται στις πιο απαιτητικές απαιτήσεις.Είναι επίσης συμβατό με διαδικασίες χωρίς μόλυβδο, καθιστώντας το μια φιλική προς το περιβάλλον επιλογή για σχεδιασμό PCB.
Αλλά αυτό που πραγματικά ξεχωρίζει το RO4350B είναι τα χαρακτηριστικά απόδοσης του.Με διηλεκτρική σταθερά 3,48±0,05 και διηλεκτρική σταθερά σχεδιασμού 3,66, το RO4350B προσφέρει εξαιρετική ακεραιότητα σήματος για εφαρμογές υψηλής συχνότητας.Διαθέτει επίσης χαμηλό συντελεστή διάχυσης μαυρίσματος, δ 0,0037 στα 10 GHz/23℃, εξασφαλίζοντας ελάχιστη απώλεια σήματος.
Το RO4350B είναι επίσης κατάλληλο για εφαρμογές σε υψηλές θερμοκρασίες, με θερμικό συντελεστή ε +50 ppm/℃ και θερμική αγωγιμότητα 0,69 W/M/K στους 80℃.Έχει επίσης εντυπωσιακά υψηλό Tg >280℃, καθιστώντας το ιδανικό για χρήση σε περιβάλλοντα υψηλής θερμοκρασίας.
Όσον αφορά την ανθεκτικότητα και την αξιοπιστία, το RO4350B προσφέρει.Προσφέρει εξαιρετική αντοχή στην υγρασία, εξασφαλίζοντας ότι αντέχει σε σκληρά περιβάλλοντα.Επιπλέον, έχει πάχος via plating 1 mil, γεγονός που συμβάλλει στη μακροχρόνια αντοχή του.
Αν ψάχνετε για ένα υλικό PCB που μπορεί να αντεπεξέλθει στις απαιτήσεις εφαρμογών υψηλής απόδοσης, το RO4350B είναι η ξεκάθαρη επιλογή.Με τα εξαιρετικά χαρακτηριστικά απόδοσης του, είναι βέβαιο ότι θα βελτιώσει την απόδοση του κυκλώματος σας και θα καλύψει τις σχεδιαστικές σας ανάγκες τόσο τώρα όσο και στο μέλλον.
Βοήθεια με οποιαδήποτε τεχνική ερώτηση είναι άμεσα διαθέσιμη από την ομάδα των ειδικών μας.Επικοινωνήστε με την ομάδα πωλήσεών μας στη διεύθυνση sales10@bichengpcb.com για βοήθεια.
